Característica de la máquina
La serie se adaptó en particular a los requisitos del mercado mundial profesional. Todas las piezas, la estructura y los caracteres son similares al estándar de la ingeniería mecánica de Europa. Nuestra experiencia profesional y los planos de los planos eléctricos, electrónicos, hidráulicos y mecánicos de empresas conocidas permiten mejorar los sistemas de las máquinas para obtener un rendimiento preciso y atractivo.

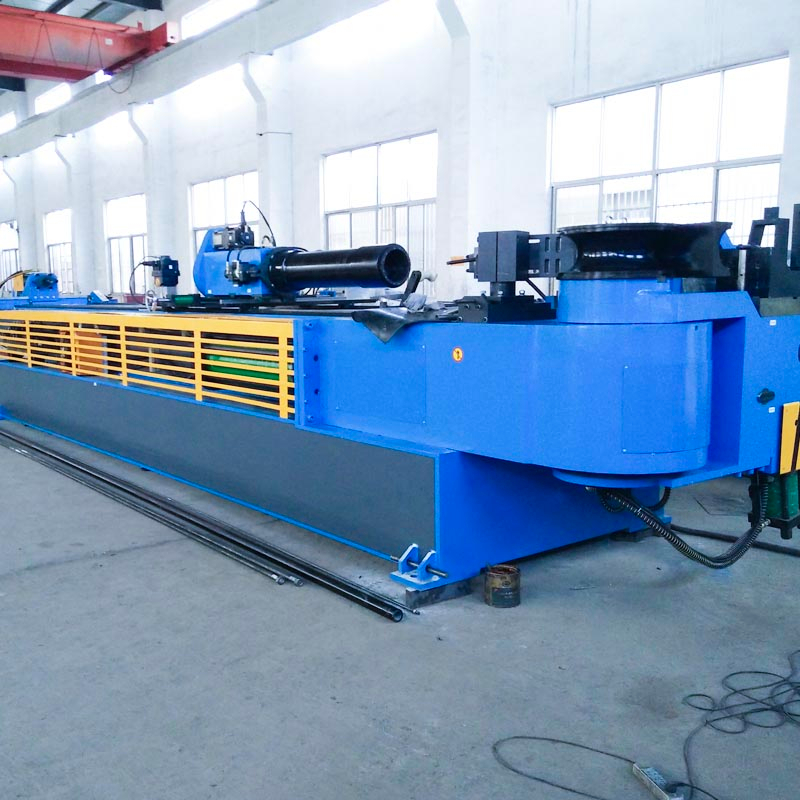

La máquina dobladora de tubos de un solo cabezal de control numérico de la serie GM-SB-CNC es el producto de la combinación con nuestra tecnología y tecnología italiana avanzada, integrada con la máquina, la hidráulica y la electricidad. Esta serie adopta un panel de operación con pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos y pedidos de doblado. Y, B, C tres coordenadas de movimiento bajo control de precisión por computadora industrial pueden realizar un doblado rápido de mandril encendido o apagado completamente automático, máquina CNC también con funciones avanzadas, como componentes que doblan compensación de retorno de resorte, errores de autodiagnóstico, alarma, almacenamiento de memoria después de apagado y protección de seguridad. El doblado de la tubería (eje C), la rotación de la tubería (eje B) y la alimentación de la tubería (eje Y) son impulsados por un servomotor. La tecnología avanzada, la alta confiabilidad de la automatización y el diseño integrado hacen que la máquina dobladora de tubos CNC sea la máquina procesadora de tubos de primera clase en el mundo.
Parámetro técnico principal
Nombre | Unidad | Parámetro |
Tubo redondo de acero dulce | mm | φ168 * 16 |
Acero inoxidable | mm | φ168 * 10 |
Tubo redondo recocido de aleación ligera | mm | φ168 * 22 |
Tubo cuadrado de acero dulce | mm | 150 * 150 * 10 |
Tubo rectangular de acero dulce | mm | 155 * 150 * 10 |
Barra maciza redonda de acero dulce | mm | Φ90 |
Barra maciza cuadrada de acero dulce | mm | 85 * 85 |
Min. Radio de curvatura | mm | 60 |
Max. Radio de curvatura (estándar) | mm | 700 |
Saliente de la cabeza (en el centro de flexión) | mm | 720 |
Altura de la cabeza (en el centro de flexión) | mm | 996 |
Altura del centro de flexión (desde el suelo) | mm | 1200 |
Max. pasaje de la barra dentro del P.O.B. posicionador | mm | 100 |
Carrera ajustable de sujeción | mm | 0-198 |
Carrera ajustable de hombros | mm | 600 |
Recorrido ajustable de retracción del mandril | mm | 0-260 |
Max. Ángulo de flexión | ° | 190 ° |
A través de la distancia efectiva | mm | 5600 |
Velocidad de flexión (máx.) | ° / seg | 8 |
Max. velocidad de rotación (eje Z) | ° / seg | 80 |
Max. velocidad de cambio (eje X.) | mm / seg | 300 |
Precisión del ángulo de flexión | ° | ± 0,10 |
Ángulo de rotación Precisión - eje Z | ° | ± 0,10 |
Precisión de cambio: eje X | mm | ± 0,10 |
Potencia del servomotor de rotación | KW | 3.5 |
Alimentación de potencia del servomotor | KW | 1,5 (2) |
Potencia del motor del sistema | KW | 22 |
Volumen de la bomba hidráulica | L | 76 |
Max. Presión | Mpa | 16 |
L * W * H (dimensión de embalaje) | mm | 7200 * 2200 * 1450 |
Peso de la máquina | T | UNOS 14 |
Configuración del sistema de control hidráulico y electrónico
Nombre | Fabricante |
Motor hidraulico | Alemania Siemens （BEIDE） / Runmali |
Bomba hidráulica | Wuxi Tuoli |
Válvula hidráulica | Japón Yuken （Importado） |
Tablero de aceite | Taiwán Shanghong （Importado） |
Cilindro | Shanghai Qifan |
Pantalla táctil | Taiwán Weinview （importado) |
SOCIEDAD ANÓNIMA | Japón Mitsubishi （Importado） |
Controlador de ángulo | Japón Nemicon （Importado） |
Interruptor de potencia | Taiwán Mingwei |
Contactor | SCHNEIDER |
Otras partes eléctricas | Alemán SCHNEIDER, Omron, Taiwán SHILIN （Importado） |
Muestras de flexión
Muestras de herramientas
