Característica de la máquina

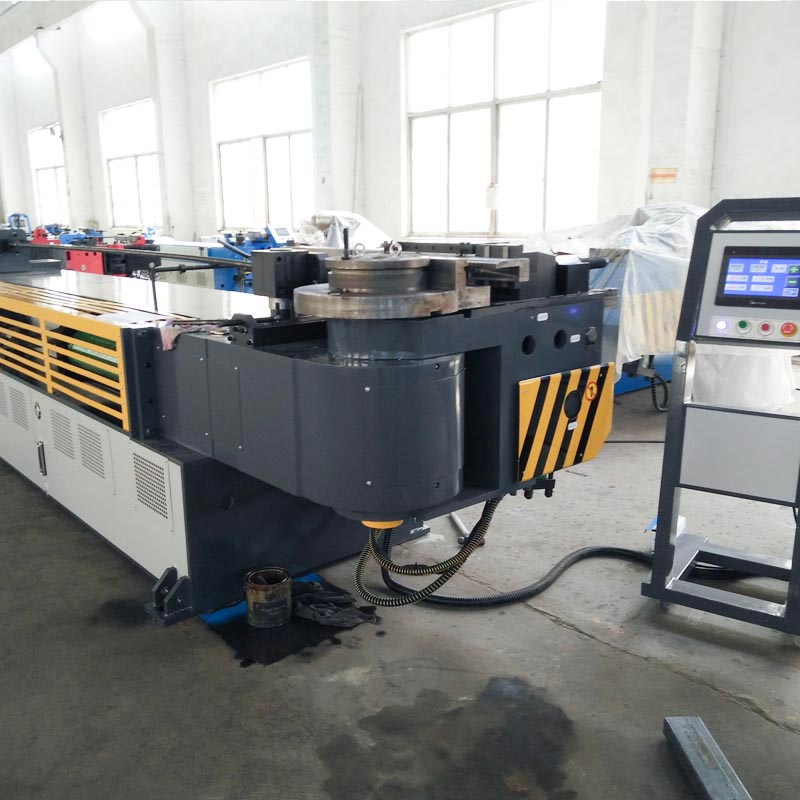

Accionamiento hidráulico completo, controlado por PLC con pantalla táctil o máquina dobladora de tubos de texto, equipada con dispositivos de sujeción de tubos, molde de guía, mandril, resistente a las arrugas, empuje asistido, doblado de tubos, etc. En funcionamiento hidráulico, esta máquina dobladora de tubos europea profesional, de alta velocidad y económica puede doblar tubos de metal de varias dimensiones, tanto de forma normal como anormal, y los ángulos de doblado se controlan mediante un codificador importado de alta precisión que garantiza una alta precisión de esta máquina.
Parámetro técnico principal
Nombre | Unidad | Parámetro |
Tubo redondo de acero dulce | mm | 114 * 10 |
Acero inoxidable | mm | 114 * 6 |
Tubo redondo recocido de aleación ligera | mm | 114 * 12 |
Tubo cuadrado de acero dulce | mm | 90 * 90 * 8 |
Tubo rectangular de acero dulce | mm | 100 * 50 * 3 |
Barra maciza redonda de acero dulce | mm | 60 |
Barra maciza cuadrada de acero dulce | mm | 55 * 55 |
Min. Radio de curvatura | mm | 40 |
Max. Radio de curvatura (estándar) | mm | 450 |
Voladizo de la cabeza (en el centro de flexión) | mm | 500 |
Altura de la cabeza (en el centro de flexión) | mm | 720 |
Altura del centro de flexión (desde el suelo) | mm | 1235 |
Max. Ángulo de flexión | ° | 190 ° |
A través de la distancia efectiva | mm | 4200 |
Velocidad de flexión (máx.) | ° / seg | 20 |
Precisión del ángulo de flexión | ° | ± 0,10 |
Potencia del motor del sistema | KW | 15 |
Volumen de la bomba hidráulica | L | 45 |
Max. Presión | Mpa | 16 |
L * W * H (dimensión de embalaje) | mm | 5200 * 1350 * 1250 |
Peso de la máquina | T | 5.5 |
Configuración del sistema de control hidráulico y electrónico
Nombre | Fabricante |
Motor hidraulico | Alemania Siemens （Beide） / Runmali |
Bomba hidráulica | Wuxi Tuoli |
Válvula hidráulica | Japón Yuken （Importado） |
Tablero de aceite | Taiwán Shanghong （Importado） |
Cilindro | Shanghai Qifan |
Pantalla táctil | Taiwán Weinview （importado) |
SOCIEDAD ANÓNIMA | Japón Mitsubishi （Importado） |
Controlador de ángulo | Japón Nemicon （Importado） |
Interruptor de potencia | Taiwán Mingwei |
Contactor | Alemán SCHNEIDER （importado) |
Transformador | Wuxi Xinyu |
Muestras de flexión
Muestras de herramientas
