Descripción del producto

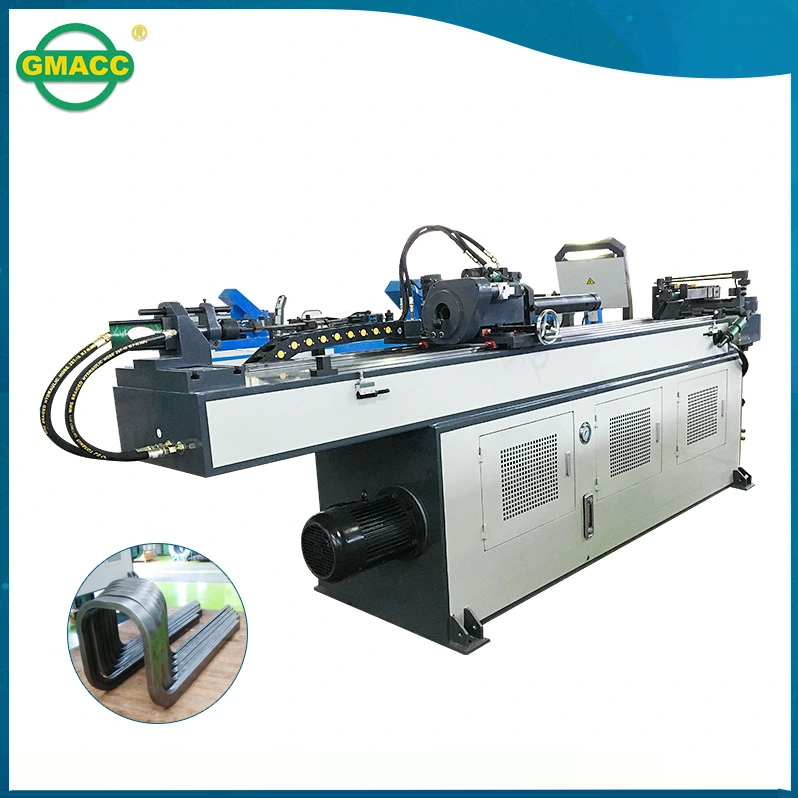

La máquina dobladora de tubos de un solo cabezal con control numérico serie GM-SB-50CNC es el producto de la combinación con nuestra tecnología y tecnología italiana avanzada, integrada con la máquina, la hidráulica y la electricidad. Esta serie adopta un panel de operación con pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos y pedidos de doblado. Y, B, C tres coordenadas de movimientos bajo control de precisión por computadora industrial pueden realizar un plegado rápido de mandril encendido o apagado completamente automático, máquina CNC también con funciones avanzadas, como componentes que doblan compensación de resorte, errores de autodiagnóstico, alarma, almacenamiento de memoria después del apagado, lubricación automática y protección de seguridad. La rotación de la tubería (eje B) y la alimentación de la tubería (eje Y) son impulsadas por un servomotor. El doblado de la tubería (eje C) es hidráulico por cilindro.
Nombre | Unidad | Parámetro |
Tubo redondo de acero dulce | mm | 50 * 2 |
Rango de radio de flexión | mm | 20-250 |
Max. Ángulo de flexión | ° | 190 ° |
Velocidad de flexión | ° / seg | 45 |
Velocidad de giro | ° / seg | 200 |
Velocidad de alimentación | mm / seg | 1000 |
Precisión de flexión | ° | ± 0,10 |
Precisión de giro | ° | ± 0,10 |
Precisión de alimentación | ° | ± 0,10 |
Girar la potencia del servomotor | kW | 0.75 |
Alimentación de potencia del servomotor | kW | 0.75 |
Aunque distancia efectiva | mm | 3500 |
Potencia del motor del sistema | kW | 5.5 |
Max. Presión | Mpa | 16 |
Volumen de suministro de la bomba de aceite | L | 17 |
L * W * H (dimensión de embalaje) | mm | 4500 * 1100 * 1600 |
Peso | T | 2.5 |
Nombre | Fabricante |
Motor hidraulico | Suzhou Runmali |
Bomba hidráulica | Wuxi Tuoli |
Válvula hidráulica | Japón Yuken (importado) |
Tablero de aceite | Suzhou Boguan |
Cilindro | Shanghai Qifan |
Tubo de aceite | Suzhou Kejia |
Pantalla táctil | Taiwán Weinview (importado) |
SOCIEDAD ANÓNIMA | Japón Mitsubishi (importado) |
Servo motor | Japón Mitsubishi (importado) |
Controlador de ángulo | Japón Nemicon (importado) |
Interruptor de potencia | Wenzhou Changxing |
Contactor | SCHNEIDER alemán (importado) |
