GM-129CNC-2A-1S
GMACC
8462219000

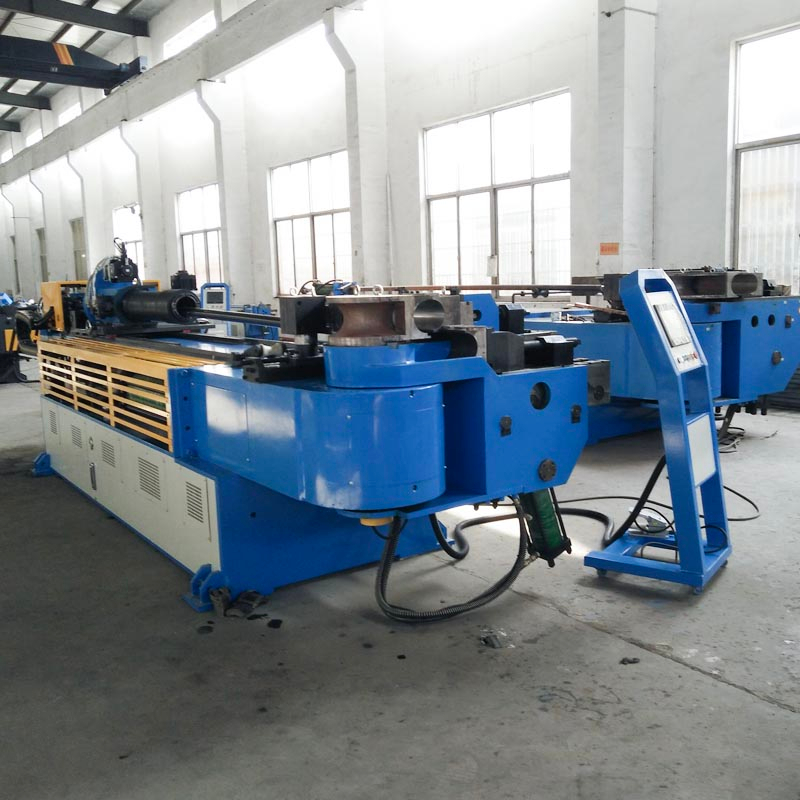

Característica de la máquina
La serie se adaptó en particular a los requisitos del mercado mundial profesional. Todas las piezas, la estructura y los caracteres son similares al estándar de la ingeniería mecánica de Europa. Nuestra experiencia profesional y los planos de los planos eléctricos, electrónicos, hidráulicos y mecánicos de empresas conocidas permiten mejorar los sistemas de las máquinas para obtener un rendimiento preciso y atractivo.
Somos una empresa conjunta chino-italiana, establecida hace más de 20 años, hacemos negocios tanto nacionales como extranjeros, tenemos agentes en muchos países, como México, Polonia, Vietnam, etc.
Nombre | Unidad | Parámetro |
Tubo redondo de acero dulce | mm | ￠129*10 |
Acero inoxidable | mm | ￠129*6 |
Tubo redondo recocido de aleación ligera | mm | ￠129*14 |
Tubo cuadrado de acero dulce | mm | 100 *100 *6 |
Tubo rectangular de acero Mile | mm | 105 * 95 * 6 |
Barra maciza redonda de acero dulce | mm | ￠65 |
Barra maciza cuadrada de acero dulce | mm | 55*55 |
Min. Radio de curvatura | mm | 50 |
Max. Radio de curvatura (estándar) | mm | 550 |
Saliente de la cabeza (en el centro de flexión) | mm | 500 |
Altura de la cabeza (en el centro de flexión) | mm | 720 |
Altura del centro de flexión (desde el suelo) | mm | 1235 |
Max. pasaje de la barra dentro del P.O.B. posicionador | mm | 80 |
Carrera ajustable de sujeción | mm | 0-150 |
Carrera ajustable de hombros | mm | 500 |
Recorrido ajustable de retracción del mandril | mm | 0-220 |
Max. Ángulo de flexión | ° | 190 ° |
ThrDistancia efectiva suficiente | mm | 4500 |
Velocidad de flexión (máx.) | ° / seg | 15 |
Max. velocidad de rotación (eje Z) | ° / seg | 120 |
Max.alimentarvelocidad de ing (eje X.) | mm / seg | 400 |
Precisión del ángulo de flexión | ° | ± 0,10 |
Ángulo de rotación Precisión - eje Z | ° | ± 0,10 |
Precisión de cambio: eje X | mm | ± 0,10 |
Potencia del servomotor de rotación | KW | 3 |
Alimentación de potencia del servomotor | KW | 3 |
Motor del sistemaPoder | KW | 15 |
HidráulicoBomba Volumen | L | 41 |
Max. Presión | Mpa | 16 |
L * W * H (dimensión de embalaje) | mm | 6000 * 1800 * 1300 |
Peso de la máquina | T | Aproximadamente 7.5 |
Nombre | Fabricante |
Motor hidraulico | Siemens （BEIDE） o Runmali |
Bomba hidráulica | Wuxi Tuoli |
Válvula hidráulica | Japón Yuken （Importado） |
Tablero de aceite | Taiwán Shanghong（Importado） |
Cilindro | Llevar a la fuerzaQifan |
Pantalla táctil | TaiwánWeinview（Importado) |
SOCIEDAD ANÓNIMA | Japón Mitsubishi （Importado） |
Controlador de ángulo | Japón Nemicon （Importado） |
Interruptor de potencia | Taiwán Mingwei |
Servomotor giratorio / de alimentación | Japón Mitsubishi （Importado） |
Contactor | Alemán SCHNEIDER（Importado) |
P: ¿Qué tal tuServicio?
A:Servicio antes de las ventas:

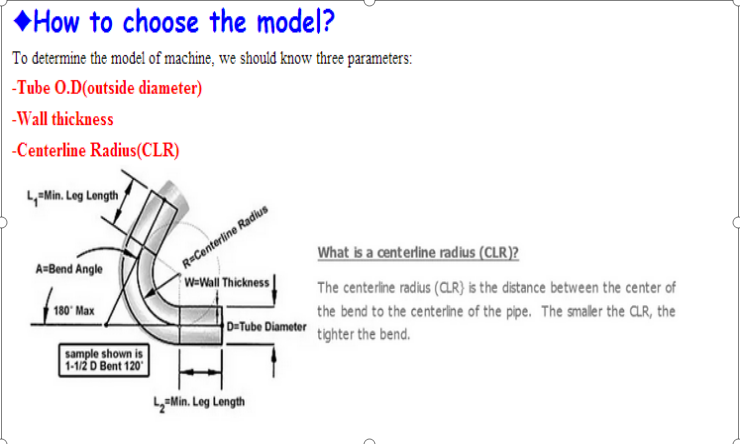

1. Ayudaremos a nuestro cliente a confirmar el derechomáquinamodelo de acuerdo con la información de tubería ofrecida.
2. Bienvenido a visitar nuestra fábrica para ver nuestra máquina y nuestro taller antes de realizar un pedido.
B: Servicio postventa:
1. Proporcionamos libro manual, instalación detallada de la máquina, video de puesta en marchaaayudarte correctamente operar la máquina Si necesita Ntro ingeniero para ir su fábrica para la instalación de la máquina, boletos de avión, comida, hotel, transporte local debedestar en tu
cuenta.
2. Si tiene algún problema en la máquina, nuestro ingeniero lo resolverá primero a través de la computadora, la mayoría de los problemas se pueden resolver cambiando las piezas, si no puede, nuestro ingeniero puede ir a su fábrica para resolverlo por usted, tenemos ingenieros experimentadosespecialmentepara el mercado exterior.
Para las piezas mecánicas, que fueron fabricadas por nosotros mismos, tenemos muchas en nuestro stock, si lo necesita, podemos enviárselas por mensajería de inmediato.
Para las partes electrónicas, todos usamos marcas famosas, que puedes comprar fácilmente a tu lado.
Parámetro técnico principal
Nombre | Unidad | Parámetro |
Tubo redondo de acero dulce | mm | 129 * 10 |
Acero inoxidable | mm | ￠ 129 * 6 |
Tubo redondo recocido de aleación ligera | mm | ￠ 129 * 14 |
Tubo cuadrado de acero dulce | mm | 100 * 100 * 6 |
Tubo rectangular de acero Mile | mm | 105 * 95 * 6 |
Barra maciza redonda de acero dulce | mm | ￠ 65 |
Barra maciza cuadrada de acero dulce | mm | 55 * 55 |
Min. Radio de curvatura | mm | 50 |
Max. Radio de curvatura (estándar) | mm | 550 |
Saliente de la cabeza (en el centro de flexión) | mm | 500 |
Altura de la cabeza (en el centro de flexión) | mm | 720 |
Altura del centro de flexión (desde el suelo) | mm | 1235 |
Max. pasaje de la barra dentro del P.O.B. posicionador | mm | 80 |
Carrera ajustable de sujeción | mm | 0-150 |
Carrera ajustable de hombros | mm | 500 |
Recorrido ajustable de retracción del mandril | mm | 0-220 |
Max. Ángulo de flexión | ° | 190 ° |
A través de la distancia efectiva | mm | 4500 |
Velocidad de flexión (máx.) | ° / seg | 15 |
Max. velocidad de rotación (eje Z) | ° / seg | 120 |
Max. velocidad de alimentación (eje X.) | mm / seg | 400 |
Precisión del ángulo de flexión | ° | ± 0,10 |
Ángulo de rotación Precisión - eje Z | ° | ± 0,10 |
Precisión de cambio: eje X | mm | ± 0,10 |
Potencia del servomotor de rotación | KW | 3 |
Alimentación de potencia del servomotor | KW | 3 |
Potencia del motor del sistema | KW | 15 |
Volumen de la bomba hidráulica | L | 41 |
Max. Presión | Mpa | 16 |
L * W * H (dimensión de embalaje) | mm | 6000 * 1800 * 1300 |
Peso de la máquina | T | Aproximadamente 7.5 |
Configuración del sistema de control hidráulico y electrónico
Nombre | Fabricante |
Motor hidraulico | Siemens （BEIDE） o Runmali |
Bomba hidráulica | Wuxi Tuoli |
Válvula hidráulica | Japón Yuken （Importado） |
Tablero de aceite | Taiwán Shanghong （Importado） |
Cilindro | Shanghai Qifan |
Pantalla táctil | Taiwán Weinview （importado) |
SOCIEDAD ANÓNIMA | Japón Mitsubishi （Importado） |
Controlador de ángulo | Japón Nemicon （Importado） |
Interruptor de potencia | Taiwán Mingwei |
Servomotor giratorio / de alimentación | Japón Mitsubishi （Importado） |
Contactor | Alemán SCHNEIDER （importado) |
Muestras de flexión
Muestras de herramientas
