GM-38CNC-2A-1S
GMACC
8462219000
Características de la máquina

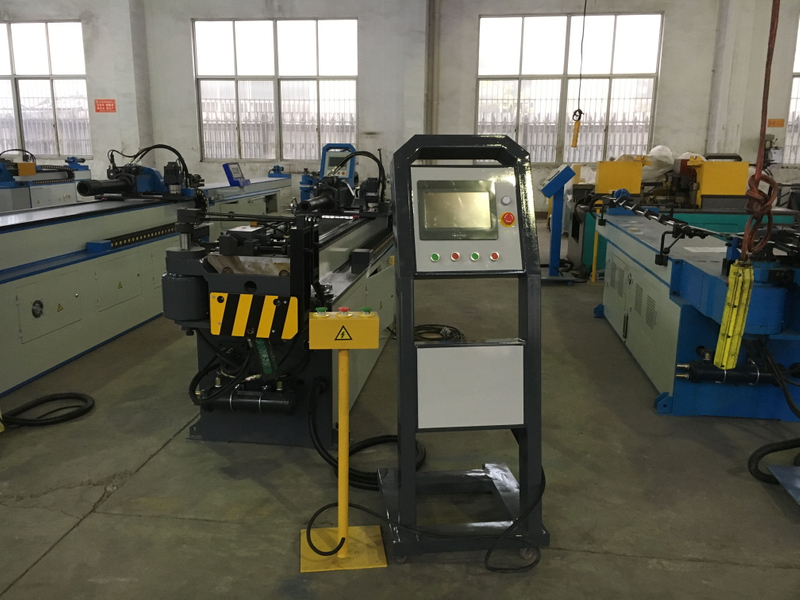

La dobladora de tubos de un solo cabezal GM-SB-38CNC es un producto que combina la tecnología de nuestra empresa con la tecnología avanzada italiana, integrando máquina, hidráulica y electricidad. Esta serie adopta un panel de operación con pantalla táctil VDU, que puede ingresar, almacenar y mostrar diversos datos y secuencias de plegado. Bajo el control preciso de una computadora industrial, el movimiento de tres coordenadas Y, B, C puede realizar el movimiento automático del mandril hacia arriba y hacia abajo rápidamente. Para doblar, la máquina herramienta CNC también tiene funciones avanzadas como compensación de recuperación elástica de flexión de componentes, alarma de autodiagnóstico de errores, almacenamiento de memoria después de un corte de energía y protección de seguridad. Esta máquina adopta un servomotor para alimentar y rotar. Es una máquina dobladora profesional, de alta velocidad y totalmente automática.
Nombre | Unidad | Parámetro |
Máx. Capacidad de flexión | milímetros | 38*2 |
Capacidad máxima de plegado por empuje | milímetros | 28*2 |
Radio de curvatura máx. de estiraje | milímetros | 20-200 |
Radio de curvatura máximo de curvatura por empuje | milímetros | 6D~∞ |
Tolerancia R entre dos moldes. | milímetros | 50 |
Longitud efectiva sobre mandril | milímetros | 3200 |
Máx. Ángulo de flexión | ° | 190 |
Velocidad de flexión | °/seg | 120 |
Velocidad de giro | °/seg | 200 |
Velocidad de alimentación | mm/seg | 800 |
Precisión de flexión | ° | ±0,10 |
Precisión de giro | ° | ±0,10 |
Precisión de alimentación | milímetros | ±0,10 |
Potencia del servomotor giratorio | kilovatios | 0.4 |
Potencia del servomotor de flexión | kilovatios | 3.5 |
Alimentación de energía del servomotor | kilovatios | 1.5 |
Potencia del servomotor del molde móvil | kilovatios | 0.75 |
Máx. Presión | MPA | 16 |
L*W*H (Dimensión del embalaje) | milímetros | 4200*700*1300 |
Peso | T | Acerca de 2.2 |
Nombre | Fabricante |
Motor hidráulico | Alemania Siemens (Beide) o Runmali |
Bomba Hidráulica | Wuxi Tuoli |
Válvula hidráulica | Yuken de Japón (importado) |
Tablero de vía de aceite | Taiwán Shanghong （Importado） |
Cilindro | Llevar a la fuerza Qifan |
pantalla táctil | Taiwán Wvista previa（Importado) |
SOCIEDAD ANÓNIMA | Japón Mitsubishi (importado) |
Controlador de ángulo | Nemicon de Japón (importado) |
Cambiar de alimentación | Taiwán Mingwei |
Servomotor de rotación/alimentación | Japón Mitsubishi (importado) |
contactor | Schneider |
Configuración del sistema de control hidráulico y electrónico.
Nombre | Fabricante |
Motor hidráulico | Alemania Siemens（Beide）/ Runmali |
Bomba Hidráulica | Wuxi Tuoli |
Válvula hidráulica | Yuken de Japón (importado) |
Tablero de vía de aceite | Taiwán Shanghong (importado) |
Cilindro | Shanghái Qifan |
pantalla táctil | Taiwán Weinview (importado) |
SOCIEDAD ANÓNIMA | Japón Mitsubishi (importado) |
Servomotor | Japón Mitsubishi (importado) |
Controlador de ángulo | Nemicon de Japón (importado) |
Cambiar de alimentación | Taiwán Mingwei |
Transformador | Wuxi Xinyu |
Muestras de herramientas
