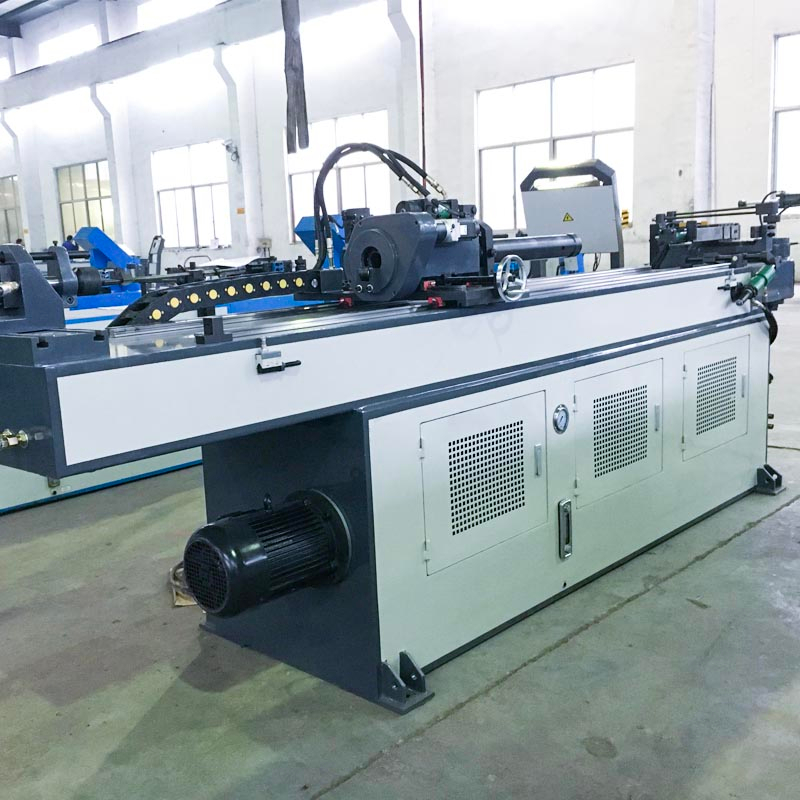

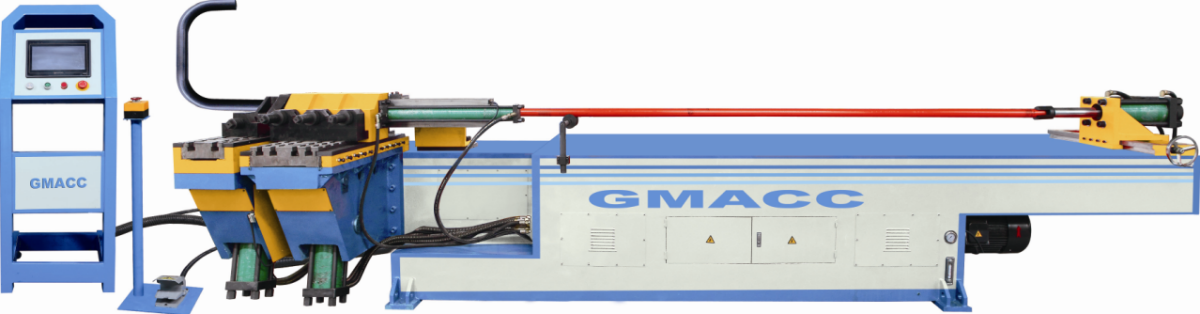

Dobladora de tubos automática GM-SB-38CNC

Dobladora automática de tubos GM-SB-38CNC ofrecida por el fabricante chino GMACC. Compre la Dobladora Automática de Tubos GM-SB-38CNC directamente a bajo precio y alta calidad.
Estado de Disponibilidad:
Cantidad:

Característica de la máquina

La serie se adaptó en particular a los requisitos del mercado mundial profesional. Todas las piezas, la estructura y los caracteres son similares al estándar de la ingeniería mecánica de Europa. Nuestra experiencia profesional y los planos de los planos eléctricos, electrónicos, hidráulicos y mecánicos de empresas conocidas permiten mejorar los sistemas de las máquinas para obtener un rendimiento preciso y atractivo.

La máquina dobladora de tubos de un solo cabezal de control numérico de la serie GM-SB-CNC es el producto de la combinación con nuestra tecnología y tecnología italiana avanzada, integrada con la máquina, la hidráulica y la electricidad. Esta serie adopta un panel de operación con pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos y pedidos de doblado. Y, B, C tres coordenadas de movimiento bajo control de precisión por computadora industrial pueden realizar un doblado rápido de mandril encendido o apagado completamente automático, máquina CNC también con funciones avanzadas, como componentes que doblan compensación de retorno de resorte, errores de autodiagnóstico, alarma, almacenamiento de memoria después del apagado, lubricación automática y protección de seguridad. La tecnología avanzada, la alta confiabilidad de la automatización y el diseño integrado hacen que la máquina dobladora de tubos CNC sea la máquina procesadora de tubos de primera clase en el mundo.


Parámetro técnico principal

Nombre

Unidad

Parámetro

Tubo redondo de acero dulce

mm

¢ 38 * 2

Acero inoxidable

mm

¢ 32 * 2

Tubo redondo recocido de aleación ligera

mm

¢ 40 * 3

Tubo cuadrado de acero dulce

mm

25 * 25 * 2

Tubo rectangular de acero dulce

mm

30 * 20 * 2

Barra maciza redonda de acero dulce

mm

¢ 16

Barra maciza cuadrada de acero dulce

mm

15 * 15

Min. Radio de curvatura

mm

20

Max. Radio de curvatura (estándar)

mm

200

Voladizo de la cabeza (en el centro de flexión)

mm

500

Altura de la cabeza (en el centro de flexión)

mm

360

Altura del centro de flexión (desde el suelo)

mm

945

Max. pasaje de la barra dentro del P.O.B. posicionador

mm

50

Carrera ajustable de sujeción

mm

0-90

Carrera ajustable de hombros

mm

256

Recorrido ajustable de retracción del mandril

mm

0-76

Max. Ángulo de flexión

°

190 °

A través de la distancia efectiva

mm

3200

Velocidad de flexión (máx.)

° / seg

60

Max. velocidad de rotación (eje Z)

° / seg

200

Max. velocidad de alimentación (eje X.)

mm / seg

1000

Precisión del ángulo de flexión

°

± 0,10

Ángulo de rotación Precisión - eje Z

°

± 0,10

Precisión de cambio: eje X

mm

± 0,10

Potencia del servomotor de rotación

KW

0.4

Alimentación de potencia del servomotor

KW

0.75

Potencia del motor del sistema

KW

4

Volumen de la bomba hidráulica

L

17

Max. Presión

Mpa

16

L * W * H (dimensión de embalaje)

mm

4000 * 700 * 1300

Peso de la máquina

T

Aproximadamente 1.5


Configuración del sistema de control hidráulico y electrónico

Nombre

Fabricante

Motor hidraulico

Alemania Siemens (Beide) o Runmali

Bomba hidráulica

Wuxi Tuoli

Válvula hidráulica

Japón Yuken (Importado)

Tablero de aceite

Taiwán Shanghong (Importado)

Cilindro

Shanghai Qifan

Pantalla táctil

Taiwán Weinview (importado)

SOCIEDAD ANÓNIMA

Japón Mitsubishi (Importado)

Controlador de ángulo

Japón Nemicon (Importado)

Interruptor de potencia

Taiwán Mingwei

Servomotor giratorio / de alimentación

Japón Mitsubishi (Importado)

Contactor

Schneider

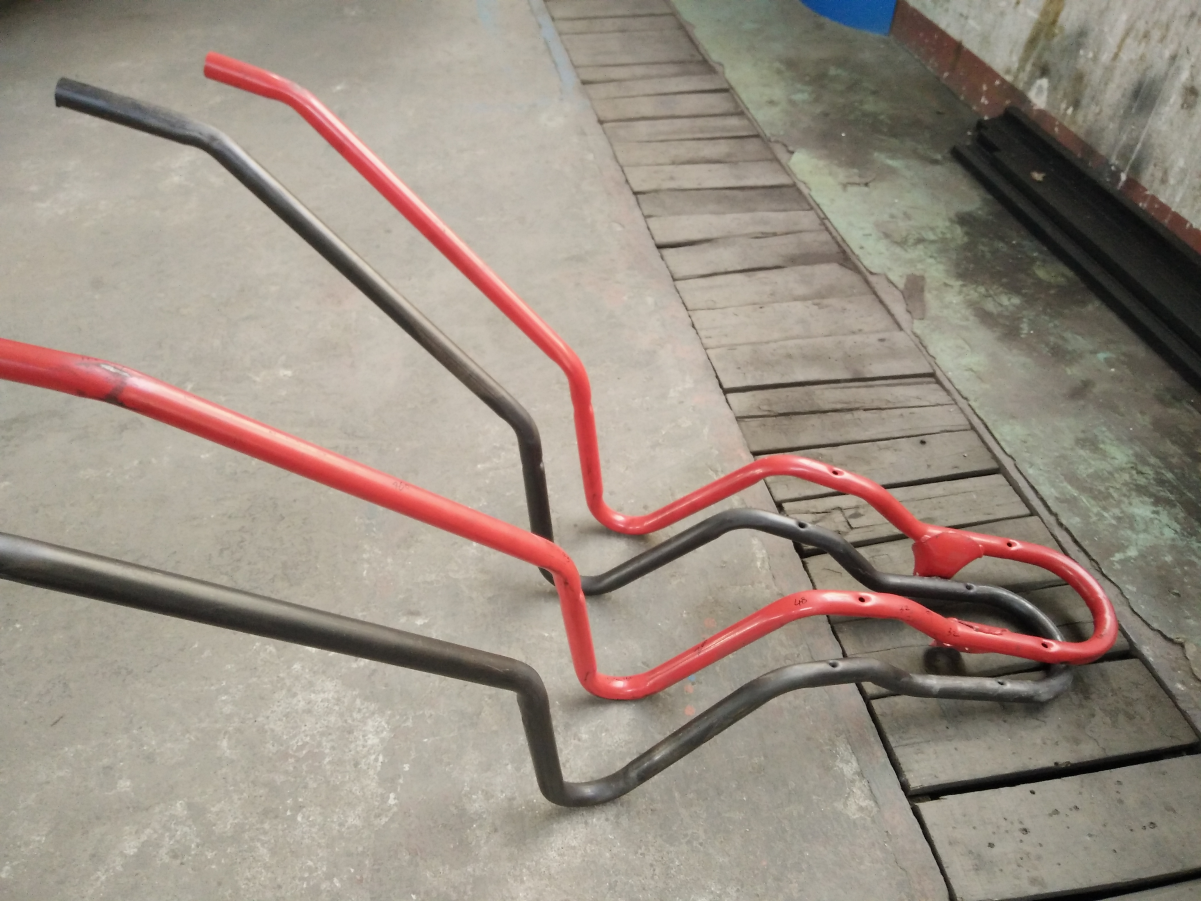

Muestras de flexión

图片 2

Muestras de herramientas

图片 2
