Característica de la máquina
La serie se adaptó en particular a los requisitos del mercado mundial profesional. Todas las piezas, la estructura y los caracteres son similares al estándar de la ingeniería mecánica de Europa. Nuestra experiencia profesional y los planos de los planos eléctricos, electrónicos, hidráulicos y mecánicos de empresas conocidas permiten mejorar los sistemas de las máquinas para obtener un rendimiento preciso y atractivo.

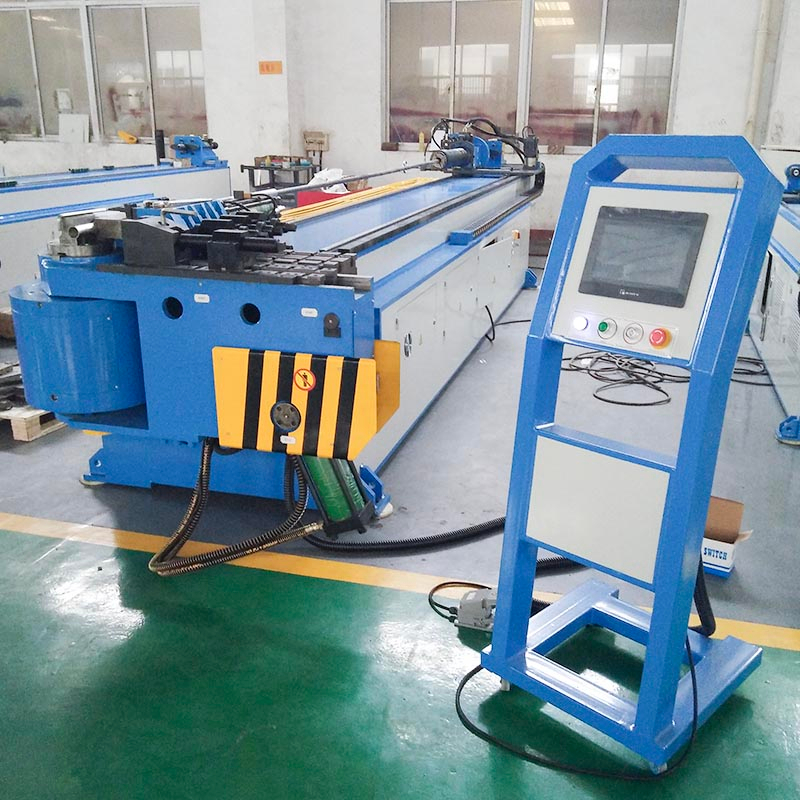

La máquina dobladora de tubos de un solo cabezal de control numérico de la serie GM-SB-CNC es el producto de la combinación con nuestra tecnología y tecnología italiana avanzada, integrada con la máquina, la hidráulica y la electricidad. Esta serie adopta un panel de operación con pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos y pedidos de doblado. Y, B, C tres coordenadas de movimiento bajo control de precisión por computadora industrial pueden realizar un doblado rápido de mandril encendido o apagado completamente automático, máquina CNC también con funciones avanzadas, como componentes que doblan compensación de retorno de resorte, errores de autodiagnóstico, alarma, almacenamiento de memoria después del apagado, lubricación automática y protección de seguridad. La tecnología avanzada, la alta confiabilidad de la automatización y el diseño integrado hacen que la máquina dobladora de tubos CNC sea la máquina procesadora de tubos de primera clase en el mundo.
Parámetro técnico principal
Nombre | Unidad | Parámetro |
Tubo redondo de acero dulce | mm | ￠ 100 * 8 |
Acero inoxidable | mm | ￠ 100 * 5 |
Tubo redondo recocido de aleación ligera | mm | ￠ 100 * 10 |
Tubo cuadrado de acero dulce | mm | 70 * 70 * 6 |
Tubo rectangular de acero dulce | mm | 75 * 65 * 6 |
Barra maciza redonda de acero dulce | mm | 40 |
Barra maciza cuadrada de acero dulce | mm | 35 * 35 |
Min. Radio de curvatura | mm | 40 |
Max. Radio de curvatura (estándar) | mm | 400 |
Voladizo de la cabeza (en el centro de flexión) | mm | 460 |
Altura de la cabeza (en el centro de flexión) | mm | 610 |
Altura del centro de flexión (desde el suelo) | mm | 1140 |
Max. pasaje de la barra dentro del P.O.B. posicionador | mm | 70 |
Carrera ajustable de sujeción | mm | 0-140 |
Carrera ajustable de hombros | mm | 350 |
Recorrido ajustable de retracción del mandril | mm | 0-150 |
Max. Ángulo de flexión | ° | 190 ° |
A través de la distancia efectiva | mm | 4000 |
Velocidad de flexión (máx.) | ° / seg | 25 |
Max. velocidad de rotación (eje Z) | ° / seg | 160 |
Max. velocidad de alimentación (eje X.) | mm / seg | 500 |
Precisión del ángulo de flexión | ° | ± 0,10 |
Ángulo de rotación Precisión - eje Z | ° | ± 0,10 |
Precisión de cambio: eje X | mm | ± 0,10 |
Potencia del servomotor de rotación | KW | 1.5 |
Alimentación de potencia del servomotor | KW | 1.5 |
Potencia del motor del sistema | KW | 11 |
Volumen de la bomba hidráulica | L | 30 |
Max. Presión | Mpa | 16 |
L * W * H (dimensión de embalaje) | mm | 5300 * 1350 * 1200 |
Peso de la máquina | T | ACERCA DE 4.8 |
Configuración del sistema de control hidráulico y electrónico
Nombre | Fabricante |
Motor hidraulico | Alemania Siemens （Beide） o Runmali |
Bomba hidráulica | Wuxi Tuoli |
Válvula hidráulica | Japón Yuken （Importado） |
Tablero de aceite | Taiwán Shanghong （Importado） |
Cilindro | Shanghai Qifan |
Pantalla táctil | Taiwán Weinview （importado) |
SOCIEDAD ANÓNIMA | Japón Mitsubishi （Importado） |
Controlador de ángulo | Japón Nemicon （Importado） |
Interruptor de potencia | Taiwán Mingwei |
Servomotor giratorio / de alimentación | Japón Mitsubishi （Importado） |
Contactor | Schneider |
Muestras de flexión
Muestras de herramientas
