Característica de la máquina

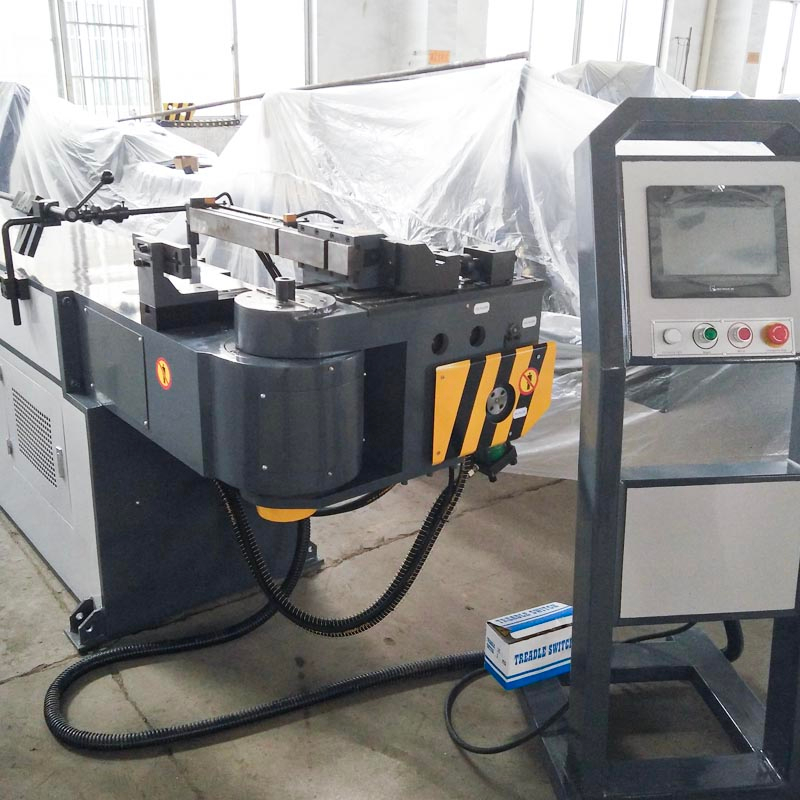

Accionamiento totalmente hidráulico, controlado por PLC con pantalla táctil o texto Máquina dobladora de tubos, equipada con dispositivos de sujeción de tubos, molde guía, mandril, resistente a arrugas, empuje asistido, doblado de tubos, etc. Bajo operación hidráulica, este profesional, de alta velocidad y económico La máquina dobladora de tubos europea puede doblar varias dimensiones Tanto los tubos metálicos de forma normal como anormal y los ángulos de flexión se controlan mediante un codificador importado de alta precisión. lo que garantiza una alta precisión de esta máquina.
Parámetro técnico principal
Nombre | Unidad | Parámetro |
Tubo redondo de acero dulce | milímetros | 63*4 |
Acero inoxidable | milímetros | 63*3 |
Tubo redondo recocido de aleación ligera. | milímetros | 63*6 |
Tubo cuadrado de acero dulce | milímetros | 50*50*3 |
Tubo rectangular de acero dulce | milímetros | 50*45*3 |
Barra sólida redonda de acero dulce | milímetros | 30 |
Barra sólida cuadrada de acero dulce | milímetros | 25*25 |
Mín. radio de curvatura | milímetros | 25 |
Máx. Radio de curvatura (estándar) | milímetros | 300 |
Voladizo del cabezal (en el centro de flexión) | milímetros | 760 |
Altura del centro del molde | milímetros | 60 |
Altura del centro de flexión (desde el suelo) | milímetros | 1016 |
Máx. Ángulo de flexión | ° | 190° |
A través de la distancia efectiva | milímetros | 3500 |
Velocidad de flexión (máx.) | °/seg | 30 |
Precisión del ángulo de flexión | ° | ±0,10 |
Motor del sistema Fuerza | kilovatios | 5.5 |
Bomba Hidráulica Volumen | L | 19 |
Máx. Presión | MPA | 16 |
L*W*H (Dimensión del embalaje) | milímetros | 4500*1200*1350 |
Peso de la máquina | T | Acerca de 3.0 |
Configuración del sistema de control hidráulico y electrónico.
Nombre | Fabricante |
Motor hidráulico | Alemania Siemens (Beide) o Runmali |
Bomba Hidráulica | Wuxi Tuoli |
Válvula hidráulica | Yuken de Japón (importado) |
Tablero de vía de aceite | Taiwán Shanghong (importado) |
Cilindro | Shanghái Qifan |
pantalla táctil | Taiwán Weinview (importado) |
SOCIEDAD ANÓNIMA | Japón Mitsubishi (importado) |
Controlador de ángulo | Nemicon de Japón (importado) |
Cambiar de alimentación | Taiwán Mingwei |
contactor | Schneider |
Muestras de doblado
Muestras de herramientas
