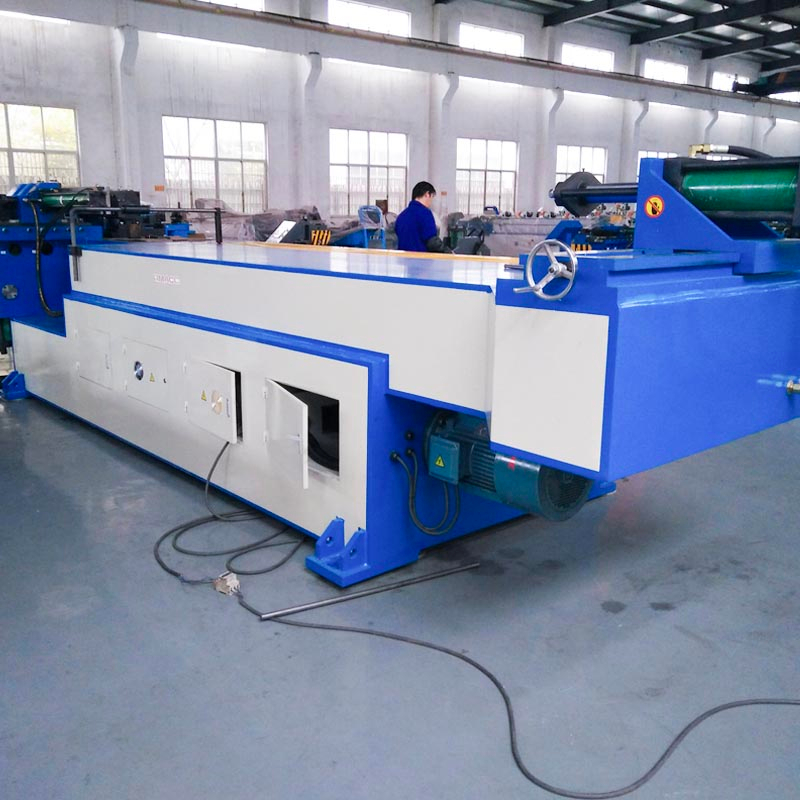

Dobladora automática de tubos GM-SB-168NCB

Estado de Disponibilidad:
Cantidad:

Característica de la máquina

Accionamiento hidráulico completo, controlado por PLC con pantalla táctil o máquina dobladora de tubos de texto, equipada con dispositivos de sujeción de tubos, molde de guía, mandril, resistente a arrugas, empuje asistido, doblado de tubos, etc. Bajo operación hidráulica, esta máquina dobladora de tubos europea profesional, de alta velocidad y económica puede doblar tubos de metal de varias dimensiones, tanto de forma normal como anormal, y los ángulos de doblado son controlados por un codificador importado de alta precisión que garantiza una alta precisión de esta máquina.


Parámetro técnico principal

Nombre

Unidad

Parámetro

Tubo redondo de acero dulce

mm

168 * 18

Acero inoxidable

mm

168 * 12

Tubo redondo recocido de aleación ligera

mm

168 * 20

Tubo cuadrado de acero dulce

mm

150 * 150 * 12

Tubo rectangular de acero dulce

mm

155 * 145 * 12

Barra maciza redonda de acero dulce

mm

95

Barra maciza cuadrada de acero dulce

mm

85 * 85

Min. Radio de curvatura

mm

60

Max. Radio de curvatura (estándar)

mm

750

Saliente de la cabeza (en el centro de flexión)

mm

718

Altura de la cabeza (en el centro de flexión)

mm

880

Altura del centro de flexión (desde el suelo)

mm

1180

Max. Ángulo de flexión

°

190 °

A través de la distancia efectiva

mm

5600

Velocidad de flexión (máx.)

° / seg

8

Precisión del ángulo de flexión

°

± 0,10

Potencia del motor del sistema

KW

22

Volumen de la bomba hidráulica

L

56

Max. Presión

Mpa

16

L * W * H (dimensión de embalaje)

mm

7200 * 2200 * 1450

Peso de la máquina

T

14


Configuración del sistema de control hidráulico y electrónico

Nombre

Fabricante

Motor hidraulico

Alemania Siemens (Beide) o Runmali

Bomba hidráulica

Wuxi Tuoli

Válvula hidráulica

Japón Yuken (Importado)

Cilindro

Shanghai Qifan

Pantalla táctil

Taiwán Weinview (importado)

SOCIEDAD ANÓNIMA

Japón Mitsubishi (Importado)

Controlador de ángulo

Japón Nemicon (Importado)

Interruptor de potencia

Taiwán Mingwei

Contactor

Alemán SCHNEIDER (importado)

Transformador

Wuxi Xinyu


Muestras de flexión

图片 2

Muestras de herramientas

图片 2
