Característica de la máquina
La serie se adaptó en particular a los requisitos del mercado mundial profesional. Todas las piezas, la estructura y los caracteres son similares al estándar de la ingeniería mecánica de Europa. Nuestra experiencia profesional y los planos de los planos eléctricos, electrónicos, hidráulicos y mecánicos de empresas conocidas permiten mejorar los sistemas de las máquinas para obtener un rendimiento preciso y atractivo.

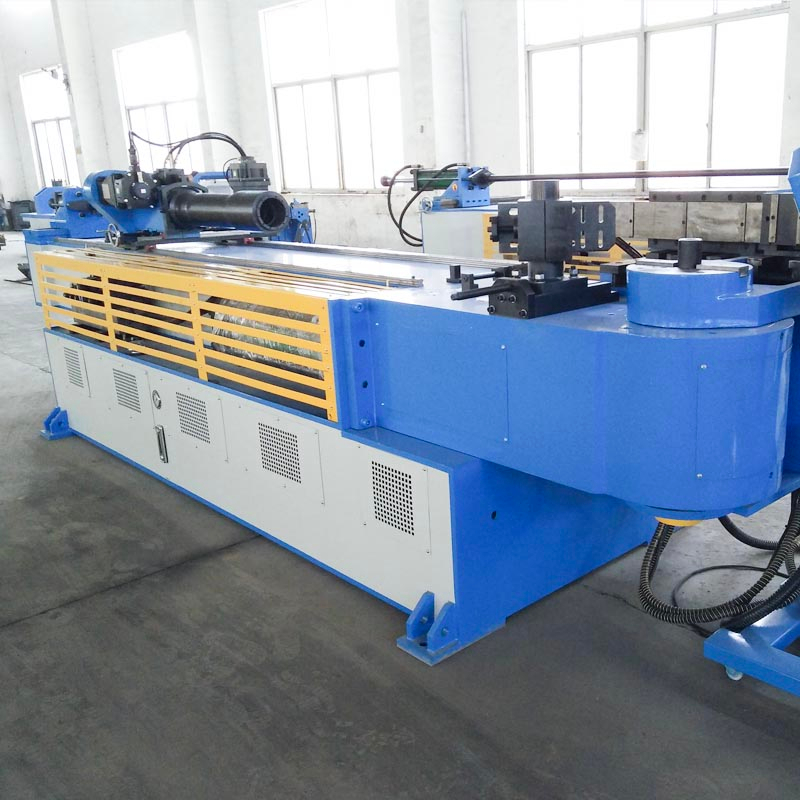

La máquina dobladora de tubos de un solo cabezal de control numérico de la serie GM-SB-CNC es el producto de la combinación con nuestra tecnología y tecnología italiana avanzada, integrada con la máquina, la hidráulica y la electricidad. Esta serie adopta un panel de operación con pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos y pedidos de doblado. Y, B, C tres coordenadas de movimiento bajo control de precisión por computadora industrial pueden realizar un plegado rápido de mandril encendido o apagado completamente automático, máquina CNC también con funciones avanzadas, como componentes que doblan compensación de resorte, errores de autodiagnóstico, alarma, almacenamiento de memoria después del apagado, la tecnología avanzada, la alta confiabilidad de la automatización y el diseño integrado hacen que la máquina dobladora de tubos CNC sea la máquina procesadora de tubos de primera clase en el mundo.
Parámetro técnico principal
Nombre | Unidad | Parámetro |
Tubo redondo de acero dulce | mm | 114 * 8 |
Acero inoxidable | mm | 114 * 6 |
Tubo redondo recocido de aleación ligera | mm | 114 * 10 |
Tubo cuadrado de acero dulce | mm | 90 * 90 * 6 |
Tubo rectangular de acero dulce | mm | 90 * 85 * 6 |
Barra maciza redonda de acero dulce | mm | 55 |
Barra maciza cuadrada de acero dulce | mm | 50 * 50 |
Min. Radio de curvatura | mm | 40 |
Max. Radio de curvatura (estándar) | mm | 450 |
Voladizo de la cabeza (en el centro de flexión) | mm | 500 |
Altura de la cabeza (en el centro de flexión) | mm | 720 |
Altura del centro de flexión (desde el suelo) | mm | 1235 |
Max. pasaje de la barra dentro del P.O.B. posicionador | mm | 70 |
Carrera ajustable de sujeción | mm | 0-150 |
Carrera ajustable de hombros | mm | 500 |
Recorrido ajustable de retracción del mandril | mm | 0-200 |
Max. Ángulo de flexión | ° | 190 ° |
A través de la distancia efectiva | mm | 4200 |
Velocidad de flexión (máx.) | ° / seg | 20 |
Max. velocidad de rotación (eje Z) | ° / seg | 160 |
Max. velocidad de cambio (eje X.) | mm / seg | 500 |
Precisión del ángulo de flexión | ° | ± 0,10 |
Ángulo de rotación Precisión - eje Z | ° | ± 0,10 |
Precisión de cambio: eje X | mm | ± 0,10 |
Potencia del motor del sistema | KW | 15 |
Volumen de la bomba hidráulica | L | 45 |
Max. Presión | Mpa | 16 |
L * W * H (dimensión de embalaje) | mm | 5200 * 1350 * 1250 |
Peso de la máquina | T | 5.5 |
Configuración del sistema de control hidráulico y electrónico
Nombre | Fabricante |
Motor hidraulico | Alemania Siemens （BEIDE） o Runmali |
Bomba hidráulica | Wuxi Tuoli |
Válvula hidráulica | Japón Yuken （Importado） |
Tablero de aceite | Taiwán Shanghong （Importado） |
Cilindro | Shanghai Qifan |
Pantalla táctil | Taiwán Weinview （importado) |
SOCIEDAD ANÓNIMA | Japón Mitsubishi （Importado） |
Controlador de ángulo | Japón Nemicon （Importado） |
Interruptor de potencia | Taiwán Mingwei |
Contactor | Alemán SCHNEIDER |
Transformador | Wuxi Xinyu |
Muestras de flexión
Muestras de herramientas
