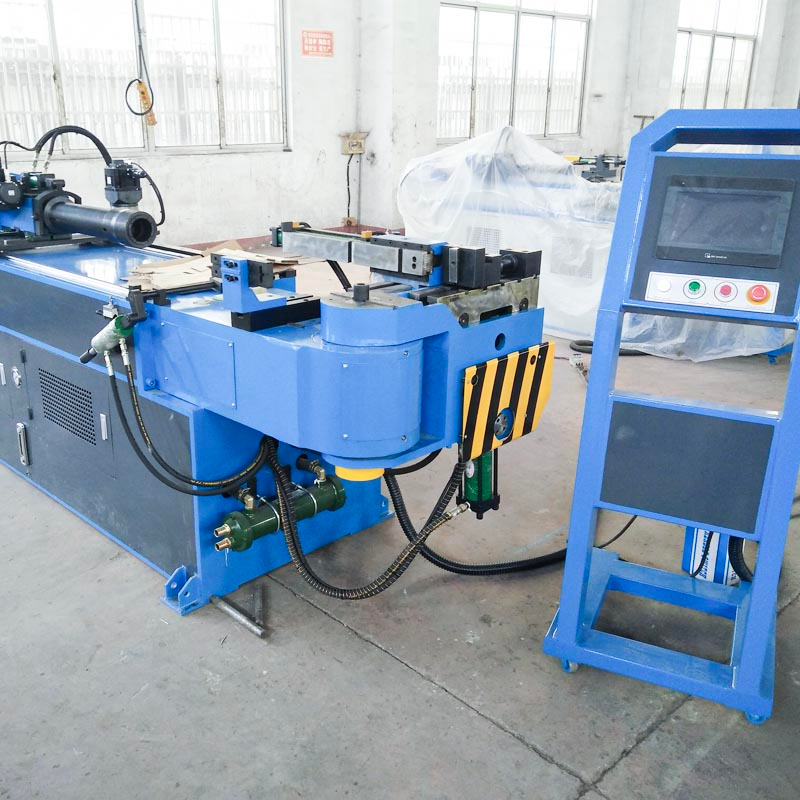

Equipo automático de la máquina dobladora de tubos GM-SB-63CNC

Estado de Disponibilidad:
Cantidad:
  • GM-SB-63CNC

  • GMACC

Característica de la máquina

La serie se adaptó en particular a los requisitos del mercado mundial profesional. Todas las piezas, la estructura y los caracteres son similares al estándar de la ingeniería mecánica de Europa. Nuestra experiencia profesional y los planos de los planos eléctricos, electrónicos, hidráulicos y mecánicos de empresas conocidas permiten mejorar los sistemas de las máquinas para obtener un rendimiento preciso y atractivo.

La máquina dobladora de tubos de un solo cabezal de control numérico de la serie GM-SB-CNC es el producto de la combinación con nuestra tecnología y tecnología italiana avanzada, integrada con la máquina, la hidráulica y la electricidad. Esta serie adopta un panel de operación con pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos y pedidos de doblado. Y, B, C tres coordenadas de movimiento bajo control de precisión por computadora industrial pueden realizar un doblado rápido de mandril encendido o apagado completamente automático, máquina CNC también con funciones avanzadas, como componentes que doblan compensación de retorno de resorte, errores de autodiagnóstico, alarma, almacenamiento de memoria después del apagado y protección de seguridad. La tecnología avanzada, la alta confiabilidad de la automatización y el diseño integrado hacen que la máquina dobladora de tubos CNC sea la máquina procesadora de tubos de primera clase en el mundo.


Parámetro técnico principal

Nombre

Unidad

Parámetro

Tubo redondo de acero dulce

mm

¢ 63 * 3

Acero inoxidable

mm

¢ 63 * 2

Tubo redondo recocido de aleación ligera

mm

¢ 63 * 5

Tubo cuadrado de acero dulce

mm

50 * 50 * 2,5

Tubo rectangular de acero dulce

mm

50 * 45 * 2,5

Barra maciza redonda de acero dulce

mm

¢ 25

Barra maciza cuadrada de acero dulce

mm

20 * 20

Min. Radio de curvatura

mm

25

Max. Radio de curvatura (estándar)

mm

300

Voladizo de la cabeza (en el centro de flexión)

mm

600

Altura de la cabeza (en el centro de flexión)

mm

580

Altura del centro de flexión (desde el suelo)

mm

1060

Max. pasaje de la barra dentro del P.O.B. posicionador

mm

50

Carrera ajustable de sujeción

mm

0-136

Carrera ajustable de hombros

mm

300

Recorrido ajustable de retracción del mandril

mm

0-136

Max. Ángulo de flexión

°

190 °

A través de la distancia efectiva

mm

4000

Velocidad de flexión (máx.)

° / seg

30

Max. velocidad de rotación (eje Z)

° / seg

160

Max. velocidad de cambio (eje X.)

mm / seg

800

Precisión del ángulo de flexión

°

± 0,10

Ángulo de rotación Precisión - eje Z

°

± 0,10

Precisión de cambio: eje X

mm

± 0,10

Potencia del servomotor de rotación

KW

1

Alimentación de potencia del servomotor

KW

1

Potencia del motor del sistema

KW

5.5

Volumen de la bomba hidráulica

L

19

Max. Presión

Mpa

16

L * W * H (dimensión de embalaje)

mm

4500 * 1200 * 1350

Peso de la máquina

T

ACERCA DE 3.0


Configuración del sistema de control hidráulico y electrónico

Nombre

Fabricante

Motor hidraulico

Alemania Siemens (Beide) / Runmali

Bomba hidráulica

Wuxi Tuoli

Válvula hidráulica

Japón Yuken

Tablero de aceite

Taiwán Shanghong

Cilindro

Shanghai Qifan

Pantalla táctil

Taiwán Weinview

SOCIEDAD ANÓNIMA

Japón Mitsubishi

Controlador de ángulo

Japón Nemicon

Interruptor de potencia

Taiwán Mingwei

Contactor

Alemán SCHNEIDER


Muestras de flexión

图片 2

Muestras de herramientas

图片 2
