Característica de la máquina

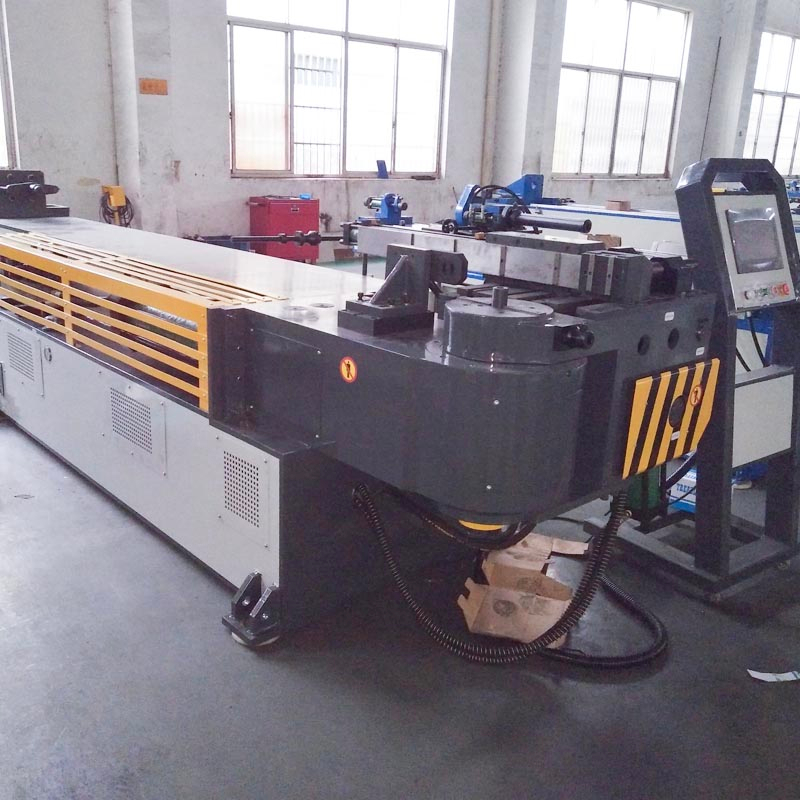

Accionamiento hidráulico completo, controlado por PLC con pantalla táctil o máquina dobladora de tubos de texto, equipada con dispositivos de sujeción de tubos, molde de guía, mandril, resistente a arrugas, empuje asistido, doblado de tubos, etc. Bajo operación hidráulica, esta máquina dobladora de tubos europea profesional, de alta velocidad y económica puede doblar tubos de metal de varias dimensiones, tanto de forma normal como anormal, y los ángulos de doblado son controlados por un codificador importado de alta precisión que garantiza una alta precisión de esta máquina.
Parámetro técnico principal
Nombre | Unidad | Parámetro |
Tubo redondo de acero dulce | mm | ¢ 100 * 8 |
Tubo cuadrado de acero dulce | mm | 70 * 70 * 6 |
Tubo rectangular de acero dulce | mm | 75 * 65 * 6 |
Barra maciza redonda de acero dulce | mm | 45 |
Barra maciza cuadrada de acero dulce | mm | 40 * 40 |
Min. Radio de curvatura | mm | 40 |
Max. Radio de curvatura (estándar) | mm | 400 |
Saliente de la cabeza (en el centro de flexión) | mm | 460 |
Altura de la cabeza (en el centro de flexión) | mm | 610 |
Altura del centro de flexión (desde el suelo) | mm | 1140 |
Max. Ángulo de flexión | ° | 190 ° |
A través de la distancia efectiva | mm | 4000 |
Velocidad de flexión (máx.) | ° / seg | 25 |
Precisión del ángulo de flexión | ° | ± 0,10 |
Potencia del motor del sistema | KW | 11 |
Max. Presión | Mpa | 16 |
L * W * H (dimensión de embalaje) | mm | 5300 * 1350 * 1200 |
Peso de la máquina | T | ACERCA DE 4.5 |
Configuración del sistema de control hidráulico y electrónico
Nombre | Fabricante |
Motor hidraulico | Alemania Siemens (Beide) / Runmali |
Bomba hidráulica | Wuxi Tuoli |
Válvula hidráulica | Japón Yuken (Importado) |
Tablero de aceite | Taiwán Shanghong (Importado) |
Cilindro | Shanghai Qifan |
Pantalla táctil | Taiwán Weinview (importado) |
SOCIEDAD ANÓNIMA | Japón Mitsubishi (Importado) |
Controlador de ángulo | Japón Nemicon (Importado) |
Interruptor de potencia | Taiwán Mingwei |
Transformador | Wuxi Xinyu |
Contactor | SCHNEIDER |
Muestras de flexión
Muestras de herramientas
No.1 Haixin Road, Nanfeng Town Development Zone Zhangjiagangcity, Jiangsu Province, China
0086 13606222268
Si desea conocer más detalles sobre el precio de la máquina dobladora de tubos o la calidad de la máquina dobladora de tubos, etc., contáctenos, le responderemos lo antes posible.
