Dominar el doblado de tubos con una máquina dobladora de tubos hidráulica es crucial para lograr resultados precisos y eficientes. Las máquinas dobladoras de tubos hidráulicas son herramientas esenciales en industrias como la construcción, la automoción y la fontanería. Estas máquinas ayudan a dar forma a las tuberías en los ángulos y curvas requeridos con una distorsión mínima. En este tutorial, lo guiaremos paso a paso a través del proceso de doblar tubos usando una máquina dobladora de tubos hidráulica, garantizando precisión y seguridad en todo momento.

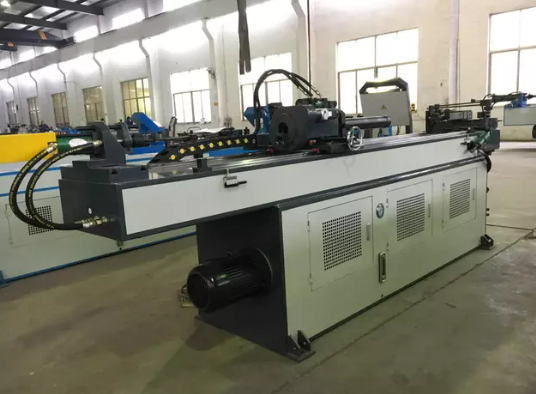

Una máquina dobladora de tubos hidráulica es una herramienta poderosa que utiliza la fuerza hidráulica para doblar tubos en ángulos específicos sin dañar su estructura. El sistema hidráulico utiliza fluido presurizado para crear la fuerza necesaria para doblar, asegurando curvaturas suaves y precisas. Estas máquinas se utilizan comúnmente para doblar tuberías, tubos y otros materiales metálicos en entornos industriales.
En aplicaciones industriales, las máquinas curvadoras de tubos hidráulicas son indispensables para crear formas de tubos personalizadas en sectores como la construcción, la plomería, la fabricación de automóviles y los sistemas HVAC. Su capacidad para manejar tuberías grandes y lograr curvaturas precisas los hace ideales para proyectos de alta demanda y precisión.

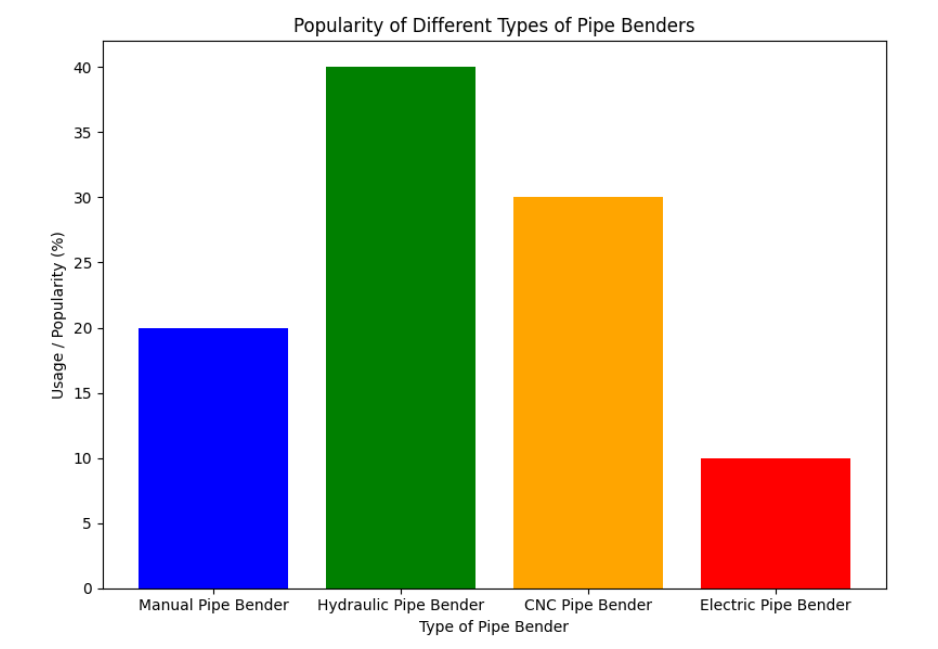

Existen diferentes tipos de dobladoras de tubos hidráulicas diseñadas para adaptarse a diversas necesidades:
● Dobladoras hidráulicas manuales: Operadas manualmente, requieren esfuerzo físico para aplicar presión pero son ideales para tareas de pequeña escala.
● Dobladoras hidráulicas CNC: Estas dobladoras están automatizadas y brindan precisión y repetibilidad superiores, y se utilizan a menudo en entornos de fabricación de alta precisión.
● Dobladoras hidráulicas asistidas eléctricamente: un híbrido de potencia hidráulica y asistencia eléctrica, ideales para reducir el esfuerzo manual manteniendo la precisión.
Cada tipo tiene sus ventajas y casos de uso específicos, desde pequeños proyectos de bricolaje hasta aplicaciones industriales a gran escala.
La seguridad es primordial cuando se utiliza una máquina dobladora de tubos hidráulica. Para evitar accidentes y garantizar un funcionamiento sin problemas, siga estas mejores prácticas:
Equipo de protección personal (EPP): Utilice siempre gafas de seguridad, guantes y botas con punta de acero para protegerse de posibles peligros.
Configuración adecuada: asegúrese de que la máquina esté anclada de forma segura y que la tubería esté alineada correctamente para evitar deslizamientos durante el proceso de doblado.
Paradas de emergencia: familiarícese con el mecanismo de parada de emergencia para detener rápidamente la máquina en caso de mal funcionamiento.
Si sigue los protocolos de seguridad, reducirá el riesgo de accidentes y garantizará un proceso de plegado fluido y productivo.
Antes de comenzar cualquier proceso de doblado, es fundamental seleccionar el material de tubería adecuado. Los materiales comunes incluyen:
● Acero: Fuerte y duradero, adecuado para aplicaciones de trabajo pesado.
● Cobre: Flexible y fácil de doblar, se utiliza a menudo para sistemas de plomería.
● Aluminio: Ligero y resistente a la corrosión, ideal para proyectos automotrices y aeroespaciales.
El tipo de material afecta el proceso de plegado, ya que cada uno tiene propiedades diferentes. Por ejemplo, los metales más gruesos como el acero requieren más presión que los materiales más ligeros como el aluminio. Elegir el tamaño de tubería correcto es igualmente importante para garantizar la precisión y evitar dañar el material durante el doblado.
Material | Máquina dobladora de tubos ideal | Consideraciones clave | Rango de ángulo de flexión |
Acero | Hidráulico, Eléctrico | Requiere una máquina robusta y de alta presión | 90° - 180° |
Cobre | Hidráulico | Material más suave, más propenso a torcerse | 90° - 180° |
Aluminio | Hidráulico, Manual | Material ligero, fácil de doblar. | 90° - 120° |
CLORURO DE POLIVINILO | Manual | Úselo con precaución para evitar el colapso. | 45° - 90° |
La matriz de doblado es un componente esencial de la dobladora de tubos hidráulica. Da forma a la tubería a medida que se dobla y viene en varios tamaños para adaptarse a diferentes diámetros de tubería. Para lograr curvaturas precisas, es fundamental seleccionar el troquel adecuado que coincida con las dimensiones de la tubería.
Seleccionar el troquel correcto garantiza un doblado suave sin causar deformación. Además, el uso de una matriz que coincida con el material de la tubería ayuda a lograr el ángulo de curvatura deseado con un mínimo esfuerzo.
La configuración adecuada es crucial para lograr resultados precisos. A continuación le indicamos cómo preparar su dobladora de tubos hidráulica:
Verifique los niveles de fluido hidráulico: asegúrese de que el fluido hidráulico esté en el nivel correcto para un funcionamiento suave.
Alinee la tubería correctamente: coloque la tubería de forma segura en la máquina y alinéela con el troquel doblador.
Calibre la máquina: ajuste la configuración de la máquina, como la presión y el ángulo de curvatura, para que coincida con las especificaciones de su proyecto.
La configuración adecuada evita errores y garantiza que la máquina funcione con su máxima eficiencia.
El primer paso para doblar una tubería con una máquina dobladora de tubos hidráulica es cargar de forma segura la tubería en la dobladora. Empiece por:
1. Colocación del tubo en el troquel: asegúrese de que el tubo esté centrado y alineado con el troquel para evitar deslizamientos durante el doblado.
2. Asegurar la tubería: Use soportes o abrazaderas para sujetar la tubería firmemente en su lugar, asegurando la estabilidad durante el proceso de doblado.
La alineación es fundamental para garantizar que la curvatura sea suave y consistente en toda la tubería.
A continuación, ajuste la máquina para lograr el ángulo de curvatura correcto. Puede configurar el ángulo manualmente o ingresar el ángulo requerido si usa una máquina CNC. Siga estos pasos:
1. Establezca el ángulo: Dependiendo de su proyecto, ajuste el troquel de doblado al ángulo deseado, generalmente 90°, 180° o ángulos personalizados.
2. Aplique presión gradualmente: comience a aplicar presión hidráulica lentamente, asegurándose de que la tubería comience a doblarse sin aplicar fuerza excesiva.
El seguimiento del proceso garantiza que no se exceda el límite de flexión del material.
Una vez posicionado el tubo y configurada la máquina, comenzar el proceso de curvado:
1. Active el sistema hidráulico: active el sistema hidráulico para comenzar a aplicar presión a la tubería.
2. Supervise la curvatura: observe atentamente la tubería a medida que se dobla y ajuste la presión si es necesario para evitar que se doble excesivamente o se deforme.
Es esencial aplicar la cantidad correcta de presión para evitar torceduras o colapsos en la tubería.
Después de completar la curva, verifique la precisión de la tubería:
1. Mida el ángulo de curvatura: utilice un transportador o un buscador de ángulos digital para asegurarse de que el ángulo sea correcto.
2. Ajuste si es necesario: si la curvatura está ligeramente desviada, realice ajustes menores aplicando más presión o retrayendo ligeramente la tubería.
La consistencia es clave al doblar varios tubos, así que asegúrese de medir y ajustar cada curvatura.
Paso | Acción | Notas |
Paso 1: cargar la tubería | Coloque el tubo de forma segura en la dobladora. | Alinee el tubo con el troquel de doblado. |
Paso 2: Ajuste de la curvatura | Establezca el ángulo de curvatura deseado en la máquina | Utilice la presión correcta para el tipo de material |
Paso 3: ejecutar la curva | Aplique presión hidráulica lentamente | Vigilar cualquier irregularidad o deslizamiento. |
Paso 4: comprobar la precisión | Mida el ángulo de curvatura después de doblar | Ajuste la máquina para realizar correcciones si es necesario. |
Las torceduras y arrugas de las tuberías son problemas comunes durante el proceso de doblado. Para evitar esto:
1. Utilice un mandril: un mandril insertado en la tubería proporciona soporte interno, lo que reduce el riesgo de torceduras.
2. Aplique presión gradualmente: Evite aplicar demasiada fuerza y demasiado rápido, ya que esto puede provocar deformación.
El uso de la técnica y las herramientas de apoyo adecuadas ayuda a prevenir estos problemas.
Si las curvas son inconsistentes, considere lo siguiente:
1. Verifique la alineación: la desalineación puede causar curvaturas desiguales. Asegúrese de que el tubo esté correctamente colocado en la máquina.
2. Ajuste la configuración de la máquina: si la curvatura está constantemente fuera de lugar, vuelva a calibrar la máquina y verifique si hay problemas mecánicos.
El mantenimiento regular de la máquina garantiza un rendimiento constante.
El deslizamiento de la tubería puede provocar curvaturas imprecisas. Para evitar deslizamientos:
1. Asegure la tubería correctamente: use abrazaderas o soportes para asegurarse de que la tubería no se mueva durante el proceso de doblado.
2. Verifique la matriz: asegúrese de que la matriz de doblado tenga el tamaño correcto y esté correctamente posicionada para evitar que la tubería se mueva.
La configuración y fijación adecuadas de la tubería evitarán la desalineación y garantizarán la precisión.
Para mantener su máquina dobladora de tubos hidráulica en óptimas condiciones, realice un mantenimiento regular:
Limpie la máquina: limpie periódicamente los componentes hidráulicos y las superficies de las tuberías para evitar que la suciedad y los residuos interfieran con el proceso de doblado.
Lubrique las piezas móviles: asegúrese de que todas las piezas móviles estén bien lubricadas para reducir la fricción y el desgaste.
Inspeccionar si hay desgaste: inspeccione periódicamente la máquina en busca de signos de daño o desgaste, especialmente el sistema hidráulico.
El mantenimiento de su máquina ayuda a prolongar su vida útil y garantiza un rendimiento confiable.
Los problemas comunes del sistema hidráulico incluyen:
Nivel bajo de líquido hidráulico: asegúrese de que el líquido esté en el nivel adecuado para un rendimiento óptimo.
Fugas hidráulicas: verifique periódicamente si hay fugas en el sistema hidráulico y corríjalas de inmediato para evitar problemas de rendimiento.
Al mantener el sistema hidráulico en buenas condiciones, puede evitar costosas reparaciones y tiempos de inactividad.
Tarea | Frecuencia | Notas |
Comprobar los niveles de líquido hidráulico | Semanalmente | Asegúrese de que los niveles estén dentro del rango recomendado |
Limpiar componentes de la máquina. | Después de cada uso | Elimina la suciedad, los residuos y el líquido viejo. |
Lubricar piezas móviles | Mensual | Evite el desgaste y garantice un funcionamiento suave |
Inspeccionar mangueras hidráulicas | Trimestral | Compruebe si hay fugas o signos de desgaste. |
Doblar tubos con una máquina dobladora de tubos hidráulica requiere una comprensión clara de las funciones de la máquina, una configuración adecuada y una ejecución cuidadosa. Siguiendo esta guía paso a paso, podrá garantizar precisión y eficiencia en sus tareas de doblado de tuberías. El mantenimiento regular y el cumplimiento de las prácticas de seguridad lo ayudarán a lograr los mejores resultados y extender la vida útil de su dobladora de tubos hidráulica. Ya sea que esté trabajando en proyectos de construcción, plomería o automoción, dominar el uso de una dobladora de tubos hidráulica es esencial para obtener resultados de alta calidad. Zhangjiagang King Macc Machinery Manufacturing Co., Ltd. ofrece dobladoras de tubos hidráulicas de alta calidad que garantizan precisión y eficiencia para sus proyectos.
R: Una máquina dobladora de tubos hidráulica es una herramienta que se utiliza para doblar tubos con precisión, utilizando presión hidráulica. Es ideal para crear curvaturas suaves y consistentes en materiales como acero, cobre y aluminio.
R: Para configurar una máquina dobladora de tubos, asegúrese de que los niveles de fluido hidráulico sean correctos, revise la máquina en busca de piezas sueltas y calíbrela adecuadamente según el tamaño y el material de la tubería.
R: Una máquina dobladora de tubos hidráulica puede doblar una variedad de materiales, incluidos acero, cobre y aluminio. El material afecta el proceso de doblado y cada uno requiere configuraciones diferentes.
R: Para evitar que las tuberías se doblen, asegúrese de que la máquina esté alineada correctamente, utilice el troquel de doblado correcto y aplique presión hidráulica gradual para evitar que se doblen demasiado.
R: El mantenimiento regular de una máquina dobladora de tubos garantiza un funcionamiento suave, reduce el desgaste y extiende la vida útil de la máquina. Limpie y lubrique siempre el sistema para evitar fallos de funcionamiento.
