Máquina de flexión de tuberías de tubería de un solo encabezado GM-SB-76CNC Control numérico

Disponibilidad:
Cantidad:
  • Marco de hierro/estuche de madera

  • 1 pieza

  • Shanghai, China

  • L/C, T/T

Descripción del Producto

Máquina de flexión de tuberías de tubería de un solo encabezado GM-SB-76CNC Control numérico

Modelo: 76 × 2a × 1s

  • Características de la máquina

La máquina de flexión de tuberías de una sola cabeza de cabeza de serie GM-SB-76CNC es el producto de la combinación con nuestra tecnología y tecnología italiana avanzada, integrada con máquina, hidráulica y electricidad. Esta serie adopta el panel de operación de pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos y orden de flexión, y, b, c tres coordenadas de movimientos bajo control de precisión por computadora industrial puede realizar un mandril de autos completos o mandril de la avenida rápida, la máquina CNC también con funciones avanzadas, como los componentes de los componentes que se frenan a la altura de los errores, los errores de los errores a la altura de los errores, la tienda de la memoria, la tienda de la memoria de la memoria, la tienda automática, la tienda automática, la protección automática, la protección avanzada.

  • Parámetro técnico principal

Nombre Unidad Parámetro
Tubo redondo de acero suave   mm ¢ 76*4
Acero inoxidable mm ¢ 76*3
Aleación ligera recocido tubo redondo mm ¢ 76*6
Tubo cuadrado de acero suave mm 60*60*3
Tubo rectangular de acero suave mm 65*55*3
Barra sólida redonda de acero suave mm ¢35
Barra sólida cuadrada de acero suave mm 30*30
Mínimo radio de flexión mm 30
Max. Radio de flexión (estándar) mm 350
Overhang de la cabeza (en el centro de flexión) mm 600
Altura de la cabeza (en el centro de flexión) mm 580
Doblar la altura del centro (desde el piso)   mm 1060
Max. Pasaje de barra dentro de POB Positionner mm 50
Agua de trazo ajustable mm 0-136
Sombrimiento de trazo ajustable mm 300
Accidente cerebrovascular ajustable de retracción de la mandril   mm 0-136
Max. Ángulo de flexión ° 190 °
A través de una distancia efectiva mm 4000
Velocidad de flexión (máx.) °/seg 30
Max. Velocidad de rotación (Eje ​​Z) °/seg 160
Max. Velocidad de alimentación (Eje ​​X.) mm/seg 800
Precisión del ángulo de flexión ° ± 0.10
Precisión del ángulo de rotación - Eje z ° ± 0.10
Precisión cambiante - Eje x mm ± 0.10
Rotación Servo Motor Power KW 1.5
Alimentar la alimentación del servomotor KW 1.5
Potencia del motor del sistema KW 7.5
Volumen de la bomba hidráulica L 23
Max. Presión MPA 16
L*w*h (dimensión de empaque) mm 4800*1200*1350
Peso de la máquina T Alrededor de 3.5
  • Configuración del sistema de control hidráulico y electrónico

Nombre Fabricante
Motor hidráulico Alemania Siemens ( Beide ) o Runmali
Bomba hidráulica Wuxi Tuoli
Válvula hidráulica Japón Yuken ( importado )
Tabla de petróleo Taiwán Shanghong ( importado )
Cilindro Shanghai Qifan
Pantalla táctil Taiwán Weinview ( importado)
SOCIEDAD ANÓNIMA Japón Mitsubishi ( importado )
Motor de servomotor Japón Mitsubishi ( importado )
Controlador de ángulo Japón Nemicon ( importado )
Contactor Schneider alemán
Transformador Wuxi xinyu

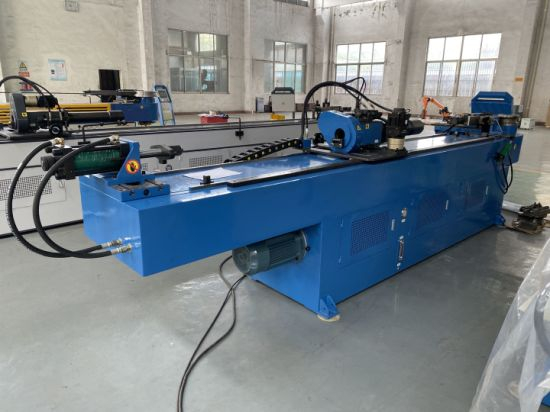

Modelo:   Foto de máquina GM-SB-76CNC-2A-1S (solo para su referencia)
~!phoenix_varIMG110!~
~!phoenix_varIMG110!~


~!phoenix_varIMG110!~

Muestras de herramientas

 Die Die                                       Clamp Die                                      Presión Die
~!phoenix_varIMG112!~  ~!phoenix_varIMG112!~    ~!phoenix_varIMG112!~

                                            Mandrel                                Limpiador Die (opcional)
~!phoenix_varIMG112!~~!phoenix_varIMG112!~

Fotos de la compañía

GM-SB-76CNC Control numérico Máquina de flexión de tuberías de tuberías de una sola cabeza
GM-SB-76CNC Control numérico Máquina de flexión de tuberías de tuberías de una sola cabeza

Centro de mecanizado CNC

Máquina de flexión de tuberías de tubería de un solo encabezado GM-SB-76CNC Control numérico

Taller de ensamblaje

Máquina de flexión de tuberías de tubería de un solo encabezado GM-SB-76CNC Control numérico
