Máquina dobladora de un solo cabezal con control numérico totalmente automática GM-Sb-76CNC

Cantidad:



Preguntar Añadir al carrito

Mín. Orden:
1 pieza
Paquete de transporte:
Marco de hierro/caja de madera
Port:
Shanghái, China
Condiciones de pago:
LC, T/T
Modelo NO.:
GM-SB-76CNC
Tipo:
Máquina dobladora de tubos y tuberías
Marca:
GMACC
Especificación:
CE
Origen:
Porcelana
Clasificación impermeable:
IPX-8
Garantía:
2 años
Condition:
Nuevo
Proceso de dar un título:
ISO 9001:2000, CE, UL
Automatización:
Semiautomático
Adecuado para:
Cobre, Aluminio, Aleación, Acero al carbono, Acero inoxidable

Descripción Del Producto

Descripción Del Producto

Máquina dobladora de un solo cabezal con control numérico totalmente automática GM-SB-76CNC

La máquina dobladora de tubos de un solo cabezal con control numérico de la serie GM-SB-76CNC es el producto de la combinación de nuestra tecnología y la avanzada tecnología italiana, integrada con la máquina, el sistema hidráulico y la electricidad. Esta serie adopta un panel operativo de pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos y pedidos de flexión. Las tres coordenadas Y, B, C de movimientos bajo control de precisión mediante una computadora industrial pueden realizar una flexión rápida con mandril completamente automático encendido o apagado. , Máquina CNC también con funciones avanzadas, como compensación de resorte de flexión de componentes, alarma de autodiagnóstico de errores, almacenamiento de memoria después del apagado, lubricación automática y protección de seguridad. La máquina adopta flexión por servomotor.,alimentación,Al girar y mover el molde, se pueden doblar los tubos de dos radios diferentes de manera precisa y rápida, y con la función de doblar por empuje, que puede doblar el tubo con un radio grande, es profesional,alta velocidad,Máquina dobladora totalmente automática.

Nombre	Unidad	Parámetro
Máx. Capacidad de flexión	milímetros	76*3
Capacidad máxima de plegado por empuje	milímetros	50*2
Radio de curvatura máx. de estiraje	milímetros	30-350
Radio de curvatura máximo de curvatura por empuje	milímetros	6D~∞
Tolerancia R entre dos moldes.	milímetros	80
Longitud efectiva sobre mandril	milímetros	3800
Longitud máxima de sujeción	milímetros	50
Máx. Ángulo de flexión	°	190
Velocidad de flexión	°/seg	110
Velocidad de giro	°/seg	160
Velocidad de alimentación	mm/seg	800
Precisión de flexión	°	±0,10
Precisión de giro	°	±0,10
Precisión de alimentación	milímetros	±0,10
Potencia del servomotor giratorio	kilovatios	1.5
Potencia del servomotor de flexión	kilovatios	7.5
Alimentación de energía del servomotor	kilovatios	3
Potencia del servomotor del molde móvil	kilovatios	1.5
Potencia del motor del sistema	kilovatios	5.5
Máx. Presión	MPA	16
LWH (Dimensión del embalaje)	milímetros	500012001350
Peso	T	Alrededor de 3,8

Configuración del sistema de control hidráulico y electrónico.

Nombre	Fabricante
Motor hidráulico	AlemaniaSiemens(Beide)o Runmali
Bomba Hidráulica	Wuxi Tuoli
Válvula hidráulica	Japón yuken
Tablero de vía de aceite	Taiwán Shanghong
Cilindro	Shanghái Qifan
pantalla táctil	Taiwán Weinview(Importado)
SOCIEDAD ANÓNIMA	Japón Mitsubishi(Importado)
servomotor	Japón Mitsubishi(Importado)
Controlador de ángulo	Nemicon de Japón(Importado)
Cambiar de alimentación	Taiwán Mingwei
Reductor de flexión	HENGTE/
Reductor giratorio
Reductor de alimentación
contactor	SCHNEIDER
Otras piezas eléctricas	Alemán SCHNEIDER, Omron, Taiwán SHILIN(Importado)

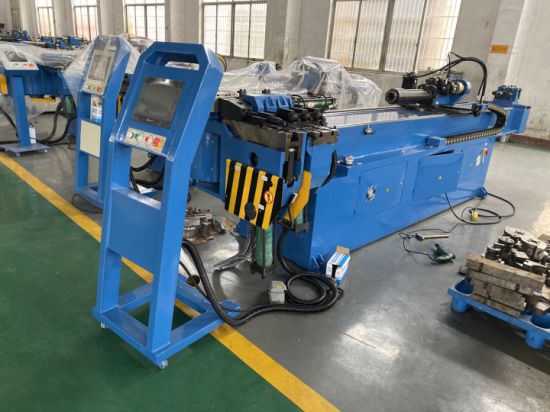

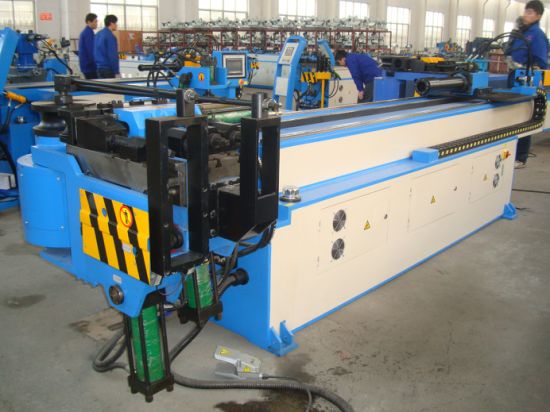

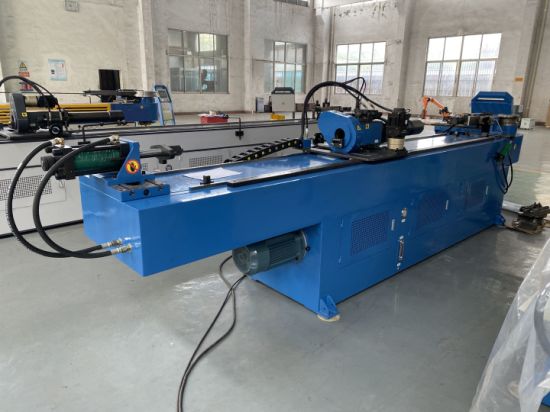

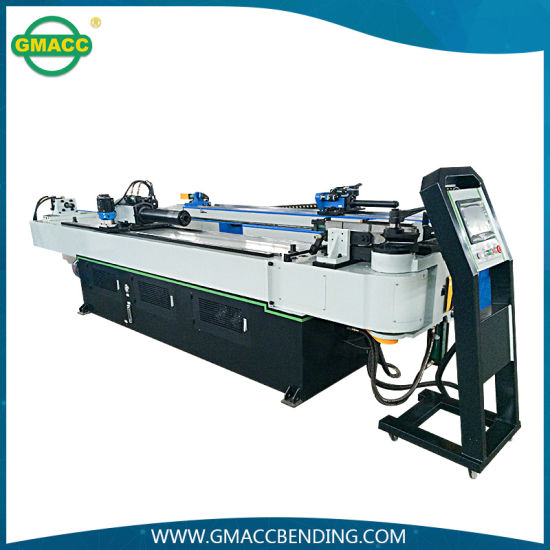

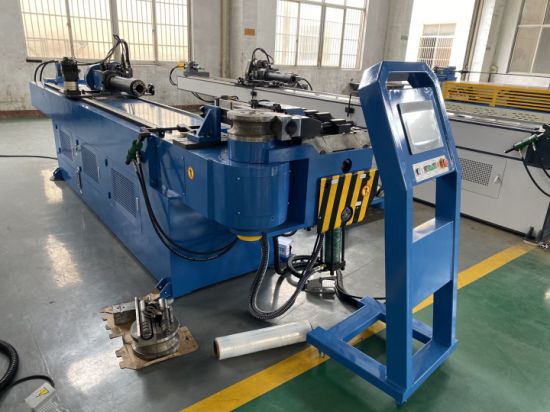

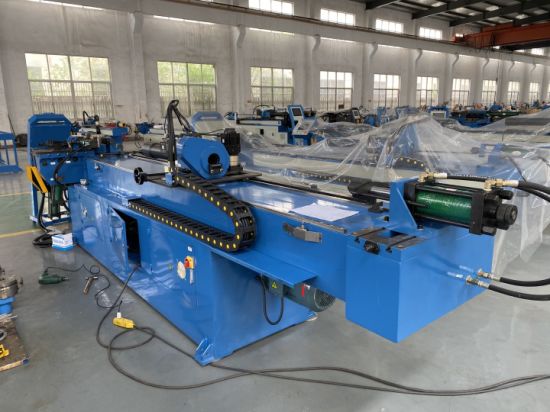

MODELO:GM-SB-76CNC-4A-2SV (foto de la máquina solo para su referencia)
Máquina dobladora de un solo cabezal con control numérico totalmente automática GM-Sb-76CNC

Máquina dobladora de un solo cabezal con control numérico totalmente automática GM-Sb-76CNC

Muestras de herramientas

Matriz de Doblado Matriz de Abrazadera Matriz de Presión
Máquina dobladora de un solo cabezal con control numérico totalmente automática GM-Sb-76CNC
