Máquina dobladora de tubos de un solo cabezal con control numérico totalmente automática GM-Sb-76CNC

Cantidad:



Preguntar Añadir al carrito

Mín. Orden:
1 pieza
Paquete de transporte:
Marco de hierro/caja de madera
Port:
Shanghái, China
Condiciones de pago:
LC, T/T
Modelo NO.:
GM-SB-76CNC
Adecuado para:
Cobre, Aluminio, Aleación, Acero al carbono, Acero inoxidable
Marca:
GMACC
Especificación:
CE
Origen:
Porcelana
Tipo:
Máquina dobladora de tubos y tuberías
Automatización:
Semiautomático
Garantía:
2 años
Clasificación impermeable:
IPX-8
Condition:
Nuevo
Proceso de dar un título:
ISO 9001:2000, CE, UL

Descripción Del Producto

Descripción Del Producto

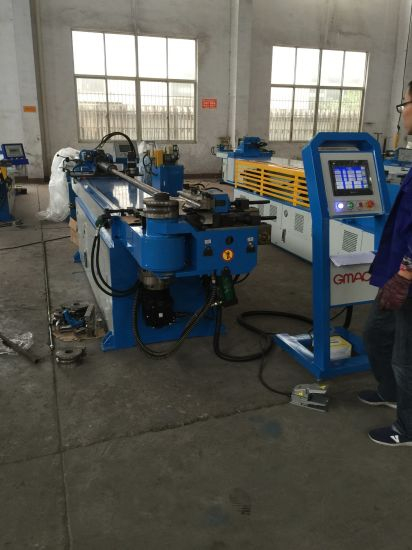

Máquina dobladora de tubos de un solo cabezal con control numérico totalmente automática GM-SB-76CNC

Modelo: 76×3A×1S

Características de la máquina

La máquina dobladora de tubos de un solo cabezal con control numérico de la serie GM-SB-76CNC es el producto de la combinación de nuestra tecnología y la avanzada tecnología italiana, integrada con la máquina, el sistema hidráulico y la electricidad. Esta serie adopta un panel operativo de pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos y pedidos de flexión. Las tres coordenadas Y, B, C de movimientos bajo control de precisión mediante una computadora industrial pueden realizar un doblado rápido del mandril completamente automático encendido o apagado. con alimentacion,Girando y doblando todo impulsado por servomotor. Máquina CNC también con funciones avanzadas, como compensación de resorte de flexión de componentes, alarma de autodiagnóstico de errores, almacenamiento de memoria después del apagado, lubricación automática y protección de seguridad.

Parámetro técnico principal

Nombre	Unidad	Parámetro
Tubo redondo de acero dulce	milímetros	¢76*3
Mín. radio de curvatura	milímetros	30
Máx. Radio de curvatura (estándar)	milímetros	350
Voladizo del cabezal (en el centro de flexión)	milímetros	600
Altura de la cabeza (en el centro de flexión)	milímetros	580
Altura del centro de flexión (desde el suelo)	milímetros	1060
Máx. paso de barra dentro del posicionador POB	milímetros	50
Carrera ajustable de sujeción	milímetros	0-136
Carrera ajustable en hombros	milímetros	300
Carrera ajustable de retracción del mandril	milímetros	0-136
Máx. Ángulo de flexión	°	190°
A través de la distancia efectiva	milímetros	3800
Velocidad de flexión (máx.)	°/seg	110
Máx. velocidad de rotación (eje Z)	°/seg	160
Máx. velocidad de alimentación (eje X.)	mm/seg	800
Precisión del ángulo de flexión	°	±0,10
Ángulo de rotación Precisión - eje Z	°	±0,10
Precisión de cambio: eje X	milímetros	±0,10
Potencia del servomotor de flexión	kilovatios	7
Potencia del servomotor de rotación	kilovatios	1
Alimentación de potencia del servomotor	kilovatios	3
Potencia del motor del sistema	kilovatios	5.5
Volumen de la bomba hidráulica	L	19
Máx. Presión	MPA	16
LWH (Dimensión del embalaje)	milímetros	500012001350
Peso de la máquina	T	ACERCA DE 3.8

Configuración del sistema de control hidráulico y electrónico.

Nombre	Fabricante
Motor hidráulico	AlemaniaSiemens(Beide)o Runmali
Bomba Hidráulica	Wuxi Tuoli
Válvula hidráulica	Japón yuken(Importado)
Tablero de vía de aceite	Taiwán Shanghong (Importado)
Cilindro	Shanghái Qifan
tubo de aceite	Zhejiang
pantalla táctil	Taiwán Weinview(Importado)
SOCIEDAD ANÓNIMA	Japón Mitsubishi(Importado)
servomotor	Japón Mitsubishi(Importado)
Controlador de ángulo	Nemicon de Japón(Importado)
Cambiar de alimentación	Taiwán MINGWEI
contactor	Schneider

Máquina dobladora de tubos de un solo cabezal con control numérico totalmente automática GM-Sb-76CNC

Muestras de herramientas

Matriz de Doblado Matriz de Abrazadera Matriz de Presión
