¿Alguna vez te has preguntado cómo se doblan perfectamente las tuberías sin sufrir daños? Las máquinas dobladoras de tubos lo hacen posible. Las máquinas dobladoras de tubos hidráulicas utilizan energía fluida para realizar curvaturas precisas. En esta publicación, aprenderá qué son las máquinas dobladoras de tubos hidráulicas, cómo funcionan y por qué son importantes en muchas industrias.
Una máquina dobladora de tubos hidráulica se basa en varios componentes clave que funcionan juntos sin problemas. La bomba manual es donde comienza el proceso. Crea presión hidráulica empujando el aceite a través del sistema. Esta presión impulsa a la máquina a doblar tuberías de manera eficiente.
El cilindro es el siguiente en la fila. Recibe la presión de la bomba manual y la multiplica. Esta fuerza empuja el soporte del émbolo hacia adelante. El soporte del émbolo sostiene la matriz de doblado, que es la parte que realmente presiona contra la tubería para doblarla.
El soporte de estas piezas son las placas del marco . Forman el robusto cuerpo de la máquina y mantienen todo en su lugar, asegurando la estabilidad durante el plegado. Sin placas de bastidor resistentes, la máquina podría tambalearse y provocar curvaturas imprecisas.
El conjunto de pivote incluye rodillos o pasadores que permiten que la tubería gire suavemente durante el doblado. Esta rotación es crucial porque ayuda a que la tubería se doble uniformemente sin torceduras ni daños.
Los troqueles son herramientas con formas especiales unidas al soporte del émbolo. Determinan el radio y el ángulo de la curva. Diferentes troqueles se adaptan a diferentes tamaños y formas de tubos, lo que permite que la máquina realice una variedad de tareas de doblado. Los troqueles garantizan que la tubería se doble con precisión según las especificaciones requeridas.
Cada componente desempeña un papel vital en la precisión y velocidad generales de la máquina:
La bomba manual controla la presión aplicada, por lo que el operador puede realizar ajustes precisos.
El cilindro convierte esta presión en un movimiento potente y controlado.
El soporte del émbolo guía la matriz de flexión suavemente contra el tubo.
Las placas del bastidor mantienen rígida la máquina, lo que evita errores provocados por el movimiento.
El conjunto de pivote permite que la tubería se mueva naturalmente durante la flexión, lo que reduce la tensión sobre el material.
Los troqueles dan forma al tubo con precisión, asegurando curvaturas consistentes en todo momento.
Juntas, estas piezas permiten que la máquina doble tubos de forma rápida y precisa, ahorrando tiempo y reduciendo desperdicios.
Consejo: Inspeccione y lubrique periódicamente el conjunto de pivote y las matrices para mantener un movimiento suave de la tubería y lograr una calidad de curvatura constante.
Las máquinas dobladoras de tubos hidráulicas funcionan según principios hidráulicos, principalmente la ley de Pascal. Esta ley establece que cuando se aplica presión a un fluido en un espacio confinado, se transmite por igual en todas las direcciones. La máquina utiliza este principio para generar una fuerza poderosa y controlada a partir de una pequeña entrada.
Cuando opera la bomba manual, empuja fluido hidráulico hacia el cilindro. La presión del fluido aumenta dentro del cilindro, lo que luego empuja el soporte del émbolo hacia adelante. Esta fuerza presiona la matriz de doblado contra la tubería, lo que hace que se doble suavemente y con precisión. El sistema hidráulico multiplica la fuerza que aplica, lo que permite que la máquina doble tubos gruesos o resistentes sin un esfuerzo manual excesivo.
Seleccione el troquel adecuado: elija un troquel que coincida con el diámetro de la tubería y el radio de curvatura deseado. La instalación del troquel correcto garantiza un doblez preciso sin dañar la tubería.
Coloque el tubo: Coloque el tubo de forma segura dentro del conjunto de pivote, apoyado contra el troquel. Los rodillos del conjunto de pivote permiten que la tubería gire uniformemente durante la flexión.
Engrane la bomba manual: comience a bombear para generar presión hidráulica. El fluido ingresa al cilindro, empujando el soporte del émbolo hacia adelante.
Doble el tubo: a medida que avanza el soporte del émbolo, el troquel presiona contra el tubo, doblándolo gradualmente. Controle cuidadosamente el ángulo para alcanzar la curvatura requerida.
Libere la presión: Una vez que se complete la curva, libere lentamente la presión hidráulica para retraer el soporte del émbolo. Esto evita movimientos bruscos que podrían dañar la tubería o la máquina.
Retire el tubo: saque el tubo doblado de la máquina e inspeccione su calidad y precisión.
Este proceso permite a los operadores doblar tuberías repetidamente con resultados consistentes, reduciendo el desperdicio y mejorando la eficiencia del proyecto.
Los diferentes materiales de tubería requieren ajustes específicos para garantizar un doblado seguro y eficaz:
Acero dulce: Utilice una presión moderada y una velocidad de doblado más lenta para evitar grietas. Ajuste el radio del troquel para que coincida con el espesor de la tubería.
Cobre: Requiere menos fuerza debido a su maleabilidad. Utilice troqueles con radios más cerrados para curvaturas más pronunciadas.
Acero inoxidable: Necesita mayor presión y flexión más gradual para evitar el endurecimiento por trabajo. Lubrique la superficie de la tubería para reducir la fricción.
Aluminio: Se dobla a velocidades y presiones más bajas porque es más blando y más propenso a deformarse.
Ajustar la presión de la bomba manual, el tamaño de la matriz y la velocidad de doblado según el tipo de material ayuda a mantener la integridad de la tubería y lograr dobleces precisos.
Consejo: Comience siempre con ajustes de presión más bajos y auméntelos gradualmente durante el doblado para evitar sobrecargar la tubería o los componentes de la máquina.
Las máquinas dobladoras de tubos hidráulicas son principalmente de dos tipos: manuales y eléctricas. Las máquinas manuales dependen de bombas manuales para generar presión hidráulica. Requieren esfuerzo físico pero ofrecen un excelente control y son más asequibles. Estas máquinas son adecuadas para talleres pequeños, trabajos ocasionales o trabajos de campo donde la portabilidad importa.

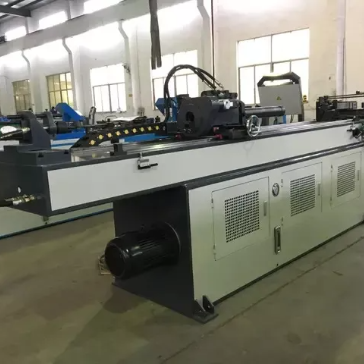

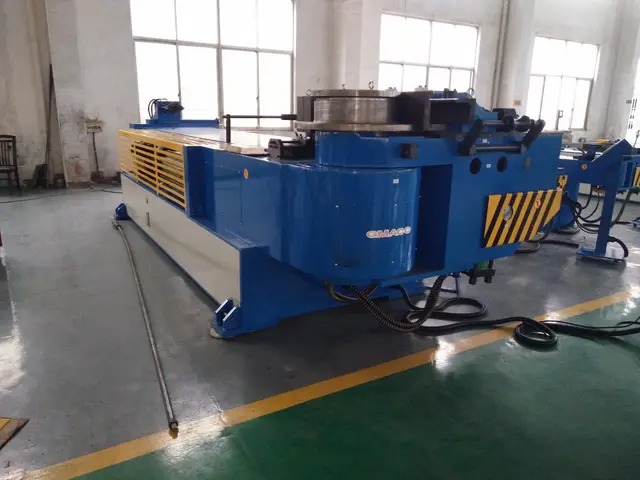

Las máquinas dobladoras de tubos hidráulicas utilizan bombas eléctricas o motorizadas para crear presión hidráulica automáticamente. Reducen la fatiga del operador y aumentan la velocidad de plegado. Estas máquinas manejan volúmenes mayores y tuberías más gruesas, lo que las hace ideales para entornos industriales o proyectos grandes que requieren una precisión constante.
Las dobladoras hidráulicas manuales encajan bien en plomería, mantenimiento y fabricación a pequeña escala. Su portabilidad permite un fácil transporte a los lugares de trabajo. Funcionan mejor para doblar tuberías de acero dulce, cobre o aluminio de diámetros moderados.
Las máquinas motorizadas destacan en plantas de fabricación, talleres automotrices o sitios de construcción donde es necesario doblar muchas tuberías rápidamente. Pueden manejar materiales más resistentes como el acero inoxidable y diámetros de tubería más grandes. Su automatización garantiza curvaturas repetibles, algo crucial para la producción en masa.
La elección de la máquina adecuada depende de las necesidades de su proyecto. Si necesita una dobladora liviana y fácil de mover para trabajos o reparaciones pequeñas, es preferible una máquina manual. Es rentable y fácil de operar.
Para producción de gran volumen o tuberías de alta resistencia, las dobladoras hidráulicas motorizadas ofrecen mayor eficiencia y precisión. Aunque inicialmente cuestan más, a la larga ahorran tiempo y mano de obra.
Considere el tamaño de la tubería, el material, el entorno de trabajo y el presupuesto. Algunos fabricantes ofrecen modelos híbridos que combinan portabilidad con asistencia eléctrica, lo que brinda flexibilidad.
Consejo: Haga coincidir su máquina dobladora de tubos hidráulica con su carga de trabajo y tipos de tubos para maximizar la productividad y minimizar la tensión del operador.
Las máquinas dobladoras de tubos hidráulicas pueden procesar varios metales. Cada material requiere herramientas, presión y ajustes de curvatura adecuados.
Material | Propiedades principales | Consideraciones de flexión | Aplicaciones comunes |
|---|---|---|---|
Cobre | Suave, dúctil y resistente a la corrosión. | Generalmente requiere menos fuerza, pero un soporte adecuado evita que se aplaste. | Fontanería, climatización y refrigeración. |
Acero inoxidable | Fuerte y resistente a la corrosión | Requiere mayor fuerza y compensación de recuperación elástica. | Procesamiento de alimentos, sistemas químicos y piezas de automóviles. |
Aluminio | Ligero, moldeable y resistente a la corrosión. | Los troqueles y el soporte correctos ayudan a prevenir abolladuras, arrugas o grietas. | Automoción, aeroespacial y mobiliario. |
Acero dulce | Fuerte, dúctil y rentable | Generalmente fácil de doblar con herramientas y fuerza adecuadas. | Construcción, maquinaria, fontanería y fabricación en general. |
Los ajustes de curvatura reales dependen del diámetro de la tubería, el espesor de la pared, la aleación, el temple y el radio de curvatura requerido.
Los tubos de acero dulce requieren atención especial al doblarlos. Este metal puede agrietarse o arrugarse si se dobla demasiado rápido o con demasiada fuerza. A continuación se explica cómo doblar tubos de acero dulce de forma segura:
Utilice troqueles con el radio correcto para soportar la tubería durante el doblado.
Aplique presión gradualmente, incrementándola paso a paso en lugar de hacerlo todo a la vez.
Mantenga la velocidad de doblado lenta para evitar sobrecargar el metal.
Lubrique la superficie de la tubería o el troquel para reducir la fricción y evitar daños.
Inspeccione las tuberías antes y después de doblarlas para detectar signos de grietas o deformaciones.
Seguir estos pasos ayuda a mantener la integridad de la tubería y garantiza curvaturas suaves y consistentes.
El tipo de metal afecta a la configuración y al mantenimiento de la máquina. Diferentes materiales requieren diferentes presiones hidráulicas, velocidades de doblado y selecciones de troqueles. Los operadores deben:
Ajuste la presión de la bomba manual según la dureza del metal.
Seleccione matrices diseñadas para el espesor y la flexibilidad de cada metal.
Controle la temperatura de la máquina, ya que los metales más duros pueden provocar una mayor acumulación de calor.
Lubrique regularmente las piezas móviles para reducir el desgaste al doblar metales más duros.
Programe revisiones de mantenimiento con mayor frecuencia al doblar metales abrasivos o duros como el acero inoxidable.
El uso de la configuración y las rutinas de mantenimiento adecuadas prolonga la vida útil de la máquina y mejora la calidad del plegado.
Consejo: Siempre pruebe doblar una pequeña sección de tubería antes de la producción completa para ajustar la configuración para cada tipo de metal y evitar errores costosos.
Las máquinas dobladoras de tubos hidráulicas ofrecen una precisión excepcional. El sistema hidráulico aplica una fuerza suave y controlada, doblando los tubos exactamente al ángulo deseado. A diferencia de los métodos manuales, que pueden provocar curvaturas o torceduras desiguales, las máquinas hidráulicas ofrecen resultados consistentes en todo momento. Esta precisión reduce el desperdicio de material y garantiza que las tuberías encajen perfectamente en los conjuntos.
La capacidad de cambiar matrices para diferentes tamaños de tubería y radios de curvatura aumenta esta precisión. Los operadores pueden reproducir curvas complejas de manera confiable, algo esencial para industrias que requieren tolerancias estrictas, como la fabricación automotriz o aeroespacial.
Aunque las máquinas dobladoras de tubos hidráulicas requieren una inversión inicial, ahorran dinero con el tiempo. Reducen los costos de mano de obra al minimizar el esfuerzo manual y acelerar el proceso de plegado. Esta eficiencia significa que se doblan más tubos por hora, lo que aumenta la productividad.
El ahorro de material también se suma, ya que los dobleces precisos reducen las tasas de desperdicio. Menos reemplazos y retrabajos de tuberías reducen los gastos del proyecto. Además, las máquinas hidráulicas reducen la fatiga del operador, lo que reduce el riesgo de lesiones y los costos asociados.
Para las empresas que manejan grandes volúmenes o curvas complejas, las máquinas hidráulicas brindan un excelente retorno de la inversión a través de un flujo de trabajo y una calidad mejorados.
Las dobladoras de tubos hidráulicas se adaptan bien a muchas industrias y tamaños de proyectos. Manejan una amplia gama de materiales de tuberías (acero dulce, cobre, aluminio, acero inoxidable), lo que las hace adecuadas para plomería, construcción, automoción y fabricación.
Desde pequeños trabajos de taller hasta producción a escala industrial, las máquinas hidráulicas escalan fácilmente. Los modelos manuales portátiles se adaptan al trabajo de campo, mientras que las máquinas eléctricas satisfacen demandas de gran volumen. Doblan tuberías para sistemas de escape, tuberías, instalaciones de HVAC y marcos estructurales.
Esta versatilidad significa que una máquina puede servir para múltiples aplicaciones, lo que reduce la necesidad de herramientas especializadas y simplifica el inventario.
Consejo: Invierta en máquinas dobladoras de tubos hidráulicas que ofrezcan troqueles intercambiables y ajustes de presión ajustables para maximizar la precisión y versatilidad en todos los proyectos.
Las máquinas dobladoras de tubos hidráulicas sirven a muchas industrias doblando tubos de manera precisa y eficiente. Su potencia y precisión los convierten en herramientas esenciales para diversos proyectos y procesos de fabricación.
En la industria automotriz, estas máquinas doblan tubos para sistemas de escape, jaulas antivuelco y componentes de chasis. Las curvas deben ser precisas para adaptarse a espacios reducidos y mantener el rendimiento del vehículo. Las dobladoras hidráulicas proporcionan ángulos consistentes, lo que reduce el desperdicio y el retrabajo.
La construcción se basa en el doblado hidráulico de tuberías para plomería, calefacción y estructuras estructurales. Las tuberías de agua, gas y sistemas HVAC a menudo requieren curvas para circular por los edificios. Las máquinas hidráulicas aceleran la producción y al mismo tiempo garantizan curvaturas fuertes y suaves que cumplen con los estándares de seguridad.
Los proyectos de plomería se benefician de los dobladores de tubos hidráulicos al darles forma a los tubos para que se ajusten a diseños complejos en hogares y edificios comerciales. Doblar tuberías en el sitio o en talleres reduce el corte y la unión, lo que reduce los riesgos de fugas y el tiempo de instalación.
Las industrias manufactureras utilizan dobladoras hidráulicas para producir componentes para maquinaria, muebles y tuberías. Manejan grandes volúmenes y diversos materiales de tuberías, desde acero dulce hasta aluminio. Esta versatilidad ayuda a los fabricantes a cumplir plazos ajustados y mantener la calidad.
Instalación de tuberías: doblar largos tramos de tuberías para adaptarlos a los contornos del terreno o a la infraestructura urbana.
Sistemas HVAC: formación de conductos y tuberías que caben en espacios limitados de techo o pared.
Escapes de automóviles: creación de curvas suaves que optimizan el flujo de aire y reducen las emisiones.
Estructuras de muebles: dar forma a tubos metálicos para diseños ergonómicos y resistencia estructural.
Construcción naval: Curvado de tuberías para combustible, agua y sistemas hidráulicos en espacios reducidos.
Estos ejemplos muestran cómo las máquinas curvadoras de tubos hidráulicas se adaptan a diferentes necesidades, mejorando la eficiencia y la calidad del producto.
Consejo: al planificar proyectos, considere las máquinas dobladoras de tubos hidráulicas para reducir el trabajo manual y aumentar la precisión del doblado, especialmente para trabajos de tuberías complejos o de gran volumen.
La selección de la máquina dobladora de tubos hidráulica adecuada comienza con la comprensión de las necesidades de su proyecto. El tamaño de los tubos que planea doblar es crucial. Las máquinas vienen con límites en cuanto al diámetro máximo de tubería y al espesor de pared que pueden manejar. Elegir una máquina demasiado pequeña puede causar daños o doblar mal, mientras que una máquina de gran tamaño podría resultar innecesariamente costosa y voluminosa.
A continuación, considere la capacidad de la máquina. Esto incluye la fuerza de flexión máxima que puede aplicar y el rango de ángulos de flexión que admite. Para materiales más resistentes como el acero inoxidable o los tubos gruesos de acero dulce, se necesitan máquinas de mayor capacidad. Para metales más blandos como el cobre o el aluminio, suele ser suficiente una máquina con una capacidad moderada.
El propio material de la tubería influye en la elección. Algunas máquinas ofrecen ajustes de presión ajustables o troqueles especializados para diferentes metales. Si su trabajo involucra múltiples materiales, busque máquinas versátiles que puedan cambiar entre configuraciones fácilmente. Esta flexibilidad evita cambios frecuentes de herramientas y reduce el tiempo de inactividad.
Más allá del tamaño y la capacidad, otras características influyen en la idoneidad de la máquina:
Portabilidad: si necesita trabajar en el sitio o en espacios reducidos, lo mejor podría ser una dobladora hidráulica manual liviana. Estos modelos son fáciles de mover y operar sin fuentes de energía.
Automatización: para proyectos a gran escala, las máquinas accionadas con bombas eléctricas o motorizadas aceleran el proceso de doblado y reducen la fatiga del operador.
Compatibilidad de matrices: las máquinas que admiten una amplia gama de matrices le permiten manejar diferentes diámetros de tubería y radios de curvatura sin comprar equipos nuevos.
Precisión de control: algunas máquinas ofrecen control preciso de la presión o herramientas de medición de ángulos, ideales para proyectos que exigen tolerancias estrictas.
Durabilidad: considere la construcción del marco y la calidad de los componentes hidráulicos, especialmente si planea un uso intensivo o frecuente.
Al combinar estas funciones con su flujo de trabajo, garantiza operaciones más fluidas y mejores resultados.
Las máquinas dobladoras de tubos hidráulicas son cada vez más automatizadas, eficientes y conectadas. Estos desarrollos mejoran la precisión, la productividad, la seguridad y la planificación del mantenimiento.
Tendencia | Desarrollo clave | Beneficio principal |
|---|---|---|
Mayor automatización | Carga, posicionamiento, doblado y descarga automatizados | Producción más rápida con menos trabajo manual |
Controles programables | Los operadores pueden establecer ángulos de curvatura, presión y velocidad. | Mayor precisión y repetibilidad |
Integración de robótica | Los robots manipulan tuberías y apoyan las tareas de producción. | Mayor rendimiento y mayor seguridad del operador |
Sistemas energéticamente eficientes | Los motores y bombas eficientes reducen el uso de energía | Menores costos operativos |
Tecnología hidráulica más limpia | Mejor sellado y fluidos hidráulicos de menor impacto | Menos fugas y menor impacto ambiental |
Monitoreo inteligente | Los sensores rastrean la presión, la velocidad, el ángulo y el estado de la máquina. | Doblado consistente y detección temprana de problemas |
Conectividad de fábrica | Las máquinas intercambian datos con los sistemas de gestión de la producción. | Programación y seguimiento del rendimiento más sencillos |
Mantenimiento predictivo | El software identifica el desgaste antes de que ocurran fallas | Menos tiempo de inactividad y menos costes de reparación |
Soporte remoto | Los técnicos pueden diagnosticar problemas y actualizar el software de forma remota | Servicio más rápido y tiempo de actividad mejorado de la máquina |
Interfaces fáciles de usar | Las pantallas táctiles simplifican la configuración y el funcionamiento | Formación más sencilla y menos errores del operador |
Al seleccionar equipos nuevos, considere los controles programables, la eficiencia energética, el monitoreo de condiciones y la conectividad digital. Estas características pueden respaldar la productividad a largo plazo y las necesidades de producción futuras.
Las máquinas dobladoras de tubos hidráulicas utilizan presión hidráulica controlada para doblar tubos de manera precisa y eficiente. La elección de la máquina adecuada depende del tamaño de la tubería, el material y las necesidades del proyecto para garantizar resultados óptimos. Los avances en automatización y controles inteligentes continúan mejorando el rendimiento y la facilidad de uso de la máquina. Zhangjiagang King Macc ofrece máquinas dobladoras de tubos hidráulicas confiables diseñadas para brindar precisión, durabilidad y versatilidad, brindando soluciones valiosas para diversas aplicaciones industriales. Sus productos respaldan una mayor productividad y un éxito operativo a largo plazo.
R: Utiliza presión de fluido hidráulico, generada por una bomba manual o un motor, para empujar un soporte de émbolo que dobla la tubería contra un troquel.
R: Las máquinas hidráulicas ofrecen mayor precisión, consistencia y reducen la fatiga del operador, lo que las hace más rentables para curvas repetitivas o complejas.
R: El precio depende del tamaño, la capacidad, el funcionamiento manual o eléctrico y de características como la compatibilidad de troqueles y la automatización.
R: Revise periódicamente el fluido hidráulico, lubrique las piezas móviles, inspeccione matrices y mangueras y apriete los pernos para garantizar la seguridad y la longevidad.
R: Verifique los niveles de líquido, inspeccione si hay fugas, purgue el aire atrapado y asegúrese de que la bomba manual o el motor funcionen correctamente.
