¿Alguna vez te has preguntado cómo las tuberías rectas se transforman en curvas suaves y precisas sin agrietarse ni perder su forma? Las máquinas dobladoras de tubos utilizan fuerza controlada y herramientas especializadas para crear curvas precisas de forma rápida y consistente. Ayudan a los fabricantes a reducir el desperdicio de material, limitar la soldadura y producir piezas más resistentes con un acabado limpio. Desde sistemas de escape para automóviles y estructuras de construcción hasta muebles, construcción naval y tuberías industriales, estas máquinas admiten una amplia gama de aplicaciones.
En esta publicación, descubrirá cómo funcionan las máquinas dobladoras de tubos, dónde se utilizan y cómo mejoran la velocidad, precisión y eficiencia de la producción.

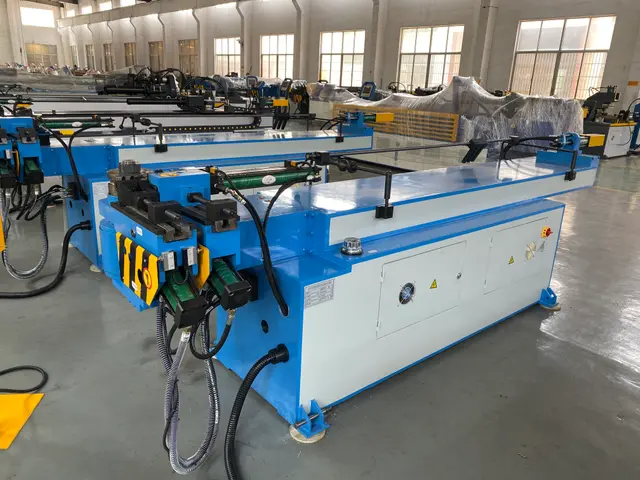

Una máquina dobladora de tubos es una herramienta especializada diseñada para dar forma a los tubos en los ángulos y curvas deseados sin dañar su estructura. Ayuda a los fabricantes a crear curvas precisas que se ajusten a diseños específicos o requisitos funcionales. Esta máquina juega un papel vital en industrias donde es necesario formar tuberías para estructuras, transporte de fluidos o componentes estructurales.
Las máquinas dobladoras de tubos manejan diversos tipos y materiales de tubos, incluidos:
Tuberías de acero: Comunes en la industria de la construcción y la automoción.
Tuberías de aluminio: Se utilizan para estructuras livianas.
Tuberías de cobre: populares en plomería y sistemas HVAC.
Tuberías de acero inoxidable: preferidas por su resistencia a la corrosión y durabilidad.
Estas máquinas pueden doblar tubos de diferentes diámetros y espesores, dependiendo de la capacidad y el utillaje de la máquina.
Aunque a menudo se usan indistintamente, doblar tubos y doblar tubos tienen diferencias sutiles:
Aspecto | Doblado de tubos | Doblado de tubos |
|---|---|---|
Forma | Generalmente tubos redondos | Puede incluir tubos redondos, cuadrados o rectangulares. |
Espesor de la pared | Paredes generalmente más gruesas | A menudo paredes más delgadas |
Solicitud | Transporte de fluidos, tuberías estructurales. | Aplicaciones de precisión como marcos de automóviles y muebles. |
Precisión de flexión | Precisión moderada | Se requiere alta precisión |
Las máquinas dobladoras de tubos tienden a centrarse en tuberías que transportan fluidos y gases, mientras que las máquinas dobladoras de tubos suelen manejar aplicaciones más delicadas o precisas. Sin embargo, muchas máquinas modernas pueden realizar ambas funciones según las herramientas y la configuración.
Nota: La selección de la máquina adecuada depende del material de la tubería, el diámetro y la precisión necesaria en el producto final.
Las máquinas dobladoras de tubos utilizan varias técnicas para dar forma a los tubos sin causar daños. Los métodos más comunes incluyen:
Doblado por tracción rotativa: utiliza un troquel giratorio para doblar la tubería alrededor de un radio fijo, ideal para curvaturas precisas.
Doblado por compresión: la tubería se empuja contra una matriz de curvatura estacionaria, adecuada para curvaturas de gran radio.
Doblado por rodillos: la tubería pasa a través de rodillos que gradualmente forman el doblez, a menudo utilizados para radios grandes o curvas en espiral.
Doblado por mandril: un mandril insertado dentro de la tubería la sostiene durante la flexión para evitar la deformación, especialmente para tuberías de paredes delgadas.
Cada técnica se adapta a diferentes tamaños de tuberías, materiales y formas de curvatura deseadas.
Una máquina dobladora de tubos típica incluye:
Troquel de doblado: Da forma a la tubería al ángulo y radio deseados.
Troquel de abrazadera: Sujeta firmemente el tubo durante el doblado.
Troquel de presión: aplica fuerza para garantizar que la tubería siga el troquel de flexión.
Mandril (opcional): Soporta la tubería internamente para evitar arrugas.
Brazo giratorio o rodillos: mueve el tubo alrededor del troquel de doblado.
Sistema de Control: Opera la máquina, ya sea manual o automáticamente.
Estos componentes trabajan juntos para garantizar curvaturas suaves y precisas.
Configuración: seleccione e instale los troqueles y el mandril adecuados para el tamaño de la tubería y el radio de curvatura.
Carga: Introducir el tubo en la máquina, fijándolo con la matriz de sujeción.
Doblado: El brazo giratorio o los rodillos mueven la tubería alrededor del troquel de flexión mientras el troquel de presión aplica fuerza.
Soporte del mandril: si se usa, el mandril se mueve dentro de la tubería para mantener la forma.
Liberación: Una vez que la curva alcanza el ángulo deseado, la tubería se suelta y se retira.
Inspección: Verifique la precisión y los defectos de la curvatura.
Este proceso garantiza que la tubería se doble sin torcerse ni aplanarse.
Característica | Doblado Manual | Doblado automatizado |
|---|---|---|
Operación | Controlado manualmente | CNC o controlado por ordenador |
Precisión | Moderado, depende del operador | Curvas altas y consistentes |
Velocidad | Más lento, más laborioso | Más rápido, adecuado para la producción en masa |
Flexibilidad | Bueno para lotes pequeños o trabajos personalizados | Ideal para trabajos repetitivos y de gran escala |
Costo | Menor inversión inicial | Mayor costo inicial, menor costo por unidad con el tiempo |
Las máquinas automatizadas aumentan la productividad y reducen el error humano, mientras que las máquinas manuales ofrecen simplicidad y menor costo para tiradas pequeñas.

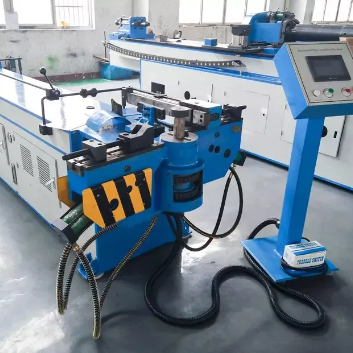

Las máquinas dobladoras de tubos eléctricas utilizan motores eléctricos para impulsar el proceso de doblado. Proporcionan un control preciso sobre la velocidad y el ángulo, lo que los hace ideales para trabajos que requieren alta precisión y repetibilidad. Estas máquinas son generalmente más silenciosas y limpias ya que no dependen de fluidos hidráulicos. Se adaptan a volúmenes de producción pequeños y medianos y suelen ser más eficientes energéticamente.
Las ventajas de las máquinas dobladoras de tubos eléctricas incluyen:
Tiempos de ciclo y configuración rápidos
Alta precisión y repetibilidad
Menores costos de mantenimiento
Operación respetuosa con el medio ambiente
Casos de uso ideales:
Producción de lotes pequeños
Curvas complejas que necesitan un control preciso
Talleres que priorizan equipos limpios y silenciosos.
Las máquinas dobladoras de tubos hidráulicas dependen de cilindros hidráulicos para generar la fuerza necesaria para doblarlos. Ofrecen potentes capacidades de doblado, lo que los hace adecuados para tuberías más gruesas o de mayor diámetro. Estas máquinas manejan aplicaciones de servicio pesado y pueden mantener una presión constante durante todo el ciclo de doblado. Su mantenimiento suele ser más caro debido a la gestión del fluido hidráulico, pero destacan por su resistencia y durabilidad.
Las ventajas de las máquinas dobladoras de tubos hidráulicas incluyen:
Capacidad para doblar tuberías de gran diámetro y paredes gruesas.
Salida de fuerza elevada para materiales resistentes
Acción de flexión suave para formas complejas
Construcción robusta para uso industrial.
Casos de uso ideales:
Producción industrial a gran escala.
Doblado de tubos pesados o gruesos
Aplicaciones que requieren una fuerte fuerza de flexión
Característica | Dobladoras de tubos eléctricas | Dobladoras de tubos hidráulicas |
|---|---|---|
Fuente de energía | motores electricos | Cilindros hidráulicos |
Precisión | Alta precisión, adecuada para curvas delicadas | Fuerza fuerte, adecuada para curvas pesadas. |
Mantenimiento | Baja, sin fluidos hidráulicos. | Más alto, requiere mantenimiento del fluido hidráulico |
Ruido y limpieza | Funcionamiento más silencioso y limpio | Más ruidoso, requiere gestión de fluidos |
Volumen de producción | Lotes pequeños a medianos | Lotes medianos a grandes |
Lo mejor para | Tubos ligeros, trabajo de precisión | Tuberías pesadas, materiales gruesos. |
La elección entre eléctrica e hidráulica depende de sus necesidades de producción, tamaños de tubería y tipos de materiales. Las máquinas eléctricas son adecuadas para los fabricantes que necesitan velocidad y precisión para tuberías más pequeñas. Las máquinas hidráulicas se adaptan a industrias que requieren energía para tuberías más grandes y resistentes.
Las máquinas dobladoras de tubos desempeñan un papel crucial en la construcción al dar forma a los tubos para marcos estructurales, pasamanos y elementos arquitectónicos decorativos. Los tubos curvados aportan resistencia y atractivo estético en edificios, puentes y espacios públicos. Las tuberías curvas pueden formar arcos, soportes y formas complejas que son difíciles de lograr únicamente con tuberías rectas. Esta flexibilidad ayuda a arquitectos e ingenieros a dar vida a diseños creativos manteniendo la integridad estructural.
En la industria automotriz, las máquinas dobladoras de tubos son esenciales para producir sistemas de escape, jaulas antivuelco, bastidores de chasis y líneas de combustible. Estos componentes requieren curvaturas precisas para caber en espacios compactos y cumplir con los estándares de seguridad. La flexión precisa garantiza un flujo suave de fluido en los sistemas de escape y combustible, mejorando el rendimiento del vehículo. Las máquinas dobladoras automatizadas aumentan la velocidad de producción y mantienen una calidad constante en miles de piezas.
Las tuberías dobladas se utilizan ampliamente en sistemas HVAC (calefacción, ventilación y aire acondicionado) para conductos, tuberías y canales de ventilación. Las máquinas dobladoras de tubos crean curvas suaves que minimizan la resistencia al flujo de aire y reducen el ruido. Esto mejora la eficiencia del sistema y el ahorro de energía. Las curvas personalizadas permiten que las tuberías sorteen obstáculos, encajen en espacios reducidos y conecten diferentes componentes del sistema sin problemas.
Más allá de la construcción, la automoción y la climatización, las máquinas dobladoras de tubos sirven a muchas otras industrias:
Construcción naval: las tuberías para sistemas de combustible, agua y escape requieren curvaturas precisas para adaptarse a diseños complejos de barcos.
Petróleo y gas: los tubos doblados se utilizan en oleoductos, refinerías y plataformas marinas.
Fabricación de muebles: los marcos y soportes metálicos suelen utilizar tubos doblados para lograr diseños ergonómicos y elegantes.
Agricultura: Los sistemas y maquinaria de riego incorporan tuberías dobladas para mayor durabilidad y funcionalidad.
Cada aplicación se beneficia de la capacidad de la máquina para producir plegados consistentes y de alta calidad que cumplen con requisitos técnicos específicos.
Consejo: al seleccionar una máquina dobladora de tubos para su industria, considere los tamaños de tubería, los materiales y la complejidad de curvatura típicos para garantizar que la máquina pueda satisfacer sus necesidades de producción de manera eficiente.
Las máquinas dobladoras de tubos ofrecen una flexibilidad excepcional en diseño y producción. Permiten a los fabricantes crear formas y curvas complejas que serían difíciles o imposibles de lograr manualmente. Esta flexibilidad admite diseños arquitectónicos creativos, componentes automotrices complejos y piezas industriales personalizadas. Al ajustar la configuración de la máquina o cambiar las matrices, los operadores pueden producir una amplia gama de radios y ángulos de curvatura, acomodándose a diversos requisitos del proyecto. Esta adaptabilidad también permite cambios rápidos entre diferentes tamaños y materiales de tuberías, lo que facilita el manejo eficiente de lotes pequeños y pedidos personalizados.
Una de las ventajas clave de las máquinas dobladoras de tubos es su capacidad para conservar material y al mismo tiempo mantener la integridad estructural de la tubería. A diferencia del corte y la soldadura, doblar da forma a las tuberías sin debilitarlas ni provocar grietas ni arrugas. Las técnicas de doblado adecuadas garantizan que el espesor de la pared de la tubería se mantenga constante, lo que reduce el riesgo de deformación. Esta preservación de la resistencia del material es crucial para aplicaciones donde las tuberías deben soportar presión, carga o estrés ambiental. Además, el doblado reduce el desperdicio al eliminar la necesidad de un exceso de longitud de tubería o de múltiples uniones, lo que genera ahorros de costos y una producción más sustentable.
La automatización en las máquinas dobladoras de tubos mejora significativamente la eficiencia en términos de tiempo y costos. Los sistemas automatizados utilizan controles CNC para realizar curvaturas precisas de forma rápida y consistente. Esto reduce el trabajo manual, minimiza los errores y acelera los ciclos de producción. Las máquinas automatizadas pueden funcionar de forma continua y manejar grandes volúmenes sin fatiga, lo que las hace ideales para la producción en masa. Al reducir los tiempos de instalación y aumentar el rendimiento, las empresas reducen los costos operativos y aumentan la rentabilidad. Además, la automatización mejora la repetibilidad, lo que garantiza que cada tubo doblado cumpla con las especificaciones exactas, lo que reduce el retrabajo y el desperdicio de material.
Las máquinas dobladoras de tubos ofrecen una precisión y calidad superiores en comparación con los métodos manuales. El uso de sistemas de control avanzados y herramientas de alta calidad garantiza que los dobleces sean precisos en el ángulo y radio deseados en todo momento. Esta precisión es esencial para componentes que deben encajar perfectamente en conjuntos o cumplir estrictos estándares industriales. Los dobleces de alta calidad también mejoran la apariencia general y el rendimiento del producto final. La calidad constante reduce los tiempos de inspección y las quejas de los clientes, fortaleciendo la reputación y la ventaja competitiva de una empresa.
Consejo: calibre periódicamente su máquina dobladora de tubos y utilice las herramientas adecuadas para mantener una alta precisión y prolongar la vida útil de la máquina.
La selección de la máquina dobladora de tubos adecuada comienza con la evaluación de sus necesidades de producción. Considere cuántas tuberías necesita doblar diariamente o mensualmente. Los grandes volúmenes de producción suelen requerir máquinas automatizadas para mantener la velocidad y la coherencia. Para lotes más pequeños, pueden ser suficientes máquinas manuales o semiautomáticas.
A continuación, evalúe el tamaño de la tubería. Las máquinas tienen límites en cuanto al diámetro y espesor de pared que pueden manejar. Los tubos más grandes o más gruesos requieren máquinas más robustas, a menudo modelos hidráulicos. Los tubos más pequeños o delgados se pueden doblar utilizando máquinas eléctricas o equipos menos pesados.
El tipo de material también importa. Los materiales más duros como el acero inoxidable o los tubos de paredes gruesas necesitan máquinas con mayor fuerza de flexión. Los metales más blandos como el aluminio o el cobre requieren menos energía pero más precisión para evitar daños. Conocer el material de su tubería ayuda a elegir una máquina que pueda doblarse sin fallas.
Las máquinas dobladoras de tubos eléctricas destacan por su precisión y velocidad para tubos pequeños y medianos. Utilizan motores eléctricos, lo que los hace energéticamente eficientes, más silenciosos y más fáciles de mantener. Si su trabajo implica tuberías más delgadas o curvas complejas, las máquinas eléctricas ofrecen un control excelente.
Las máquinas hidráulicas proporcionan mayor fuerza, lo que las hace ideales para tuberías gruesas, pesadas o de gran diámetro. Manejan materiales resistentes y curvas exigentes, pero requieren más mantenimiento debido a los sistemas de fluido hidráulico. Se adaptan a industrias que necesitan potencia y durabilidad para la producción a gran escala.
Su elección depende de equilibrar la precisión, la potencia, el mantenimiento y la escala de producción. Por ejemplo, un taller que produce tubos de escape personalizados podría preferir máquinas eléctricas, mientras que una fábrica que dobla tubos de acero gruesos para marcos de construcción puede elegir máquinas hidráulicas.
Las máquinas dobladoras de tubos varían ampliamente en características y capacidades. La consultoría de expertos le garantiza la selección de una máquina adaptada a sus necesidades exactas. Los especialistas pueden analizar su volumen de producción, tipos de tuberías y complejidad de curvatura para recomendar el mejor modelo.
La personalización suele ser clave. Las máquinas pueden equiparse con troqueles, mandriles u opciones de automatización específicos para optimizar el rendimiento. Una máquina hecha a medida reduce el tiempo de inactividad, mejora la calidad y aumenta la eficiencia.
Los expertos también ayudan con la capacitación, los planes de mantenimiento y las actualizaciones, lo que garantiza que su inversión genere valor a largo plazo.
Consejo: antes de comprar, defina claramente sus objetivos de producción y especificaciones de tuberías, luego busque asesoramiento de expertos para seleccionar una máquina dobladora de tuberías que se ajuste a sus necesidades y presupuesto únicos.
La automatización ha transformado el doblado de tuberías al integrar sistemas controlados por computadora que gestionan cada paso del proceso de doblado. Las máquinas modernas utilizan tecnología CNC (control numérico por computadora) para controlar con precisión los ángulos de curvatura, los radios y el posicionamiento de las tuberías. La automatización reduce el error humano, aumenta la repetibilidad y permite a los operadores programar secuencias de plegado complejas. Esta integración también permite el monitoreo y los ajustes en tiempo real, lo que garantiza una calidad constante en todas las series de producción.
Células completas de doblado de tubos conectan cada etapa de producción en un proceso automatizado:
Alimentación automática → Corte de precisión → Doblado programado → Clasificación de piezas terminadas
Los tubos primero se cargan y posicionan automáticamente. Luego se cortan a la longitud requerida antes de que la máquina dobladora forme los ángulos y curvas programados. Después del doblado, las piezas terminadas se clasifican por tipo, tamaño u orden de producción.
Este flujo de trabajo conectado reduce la manipulación manual, acorta los tiempos de los ciclos y aumenta el rendimiento de producción. También reduce los costos de mano de obra y mejora la seguridad al reducir el contacto del operador con piezas pesadas o móviles.
Las innovaciones recientes en máquinas dobladoras de tubos incluyen:
Tecnología de doblado adaptativo: las máquinas ajustan los parámetros de doblado sobre la marcha según el material y el espesor de la tubería para evitar defectos.
Brazos robóticos: Los robots ayudan en la carga, descarga y posicionamiento de tuberías, reduciendo aún más el trabajo manual.
Sensores y cámaras avanzados: monitorean la alineación de las tuberías y la calidad del plegado en tiempo real, lo que permite correcciones inmediatas.
Conectividad IoT: las máquinas se conectan a las redes de la fábrica para la recopilación de datos, el mantenimiento predictivo y el diagnóstico remoto.
Interfaces fáciles de usar: los controles y el software de la pantalla táctil simplifican la programación y reducen el tiempo de capacitación.
Estos avances respaldan una mayor productividad, un mejor control de calidad y una fabricación más flexible.
La automatización acelera el doblado de tuberías al permitir un funcionamiento continuo con un tiempo de inactividad mínimo. Las máquinas funcionan más rápido y con mayor precisión que los métodos manuales, produciendo curvaturas uniformes que cumplen con tolerancias estrictas. Los controles de calidad automatizados detectan los defectos a tiempo, lo que reduce los desechos y el retrabajo. Los operadores pueden supervisar varias máquinas simultáneamente, maximizando la eficiencia.
Además, la automatización admite patrones de plegado complejos y tiradas de producción personalizadas sin sacrificar la velocidad. Esta flexibilidad ayuda a los fabricantes a responder rápidamente a las cambiantes demandas del mercado y mantener una ventaja competitiva.
Invertir en una máquina dobladora de tubos ofrece flexibilidad, precisión y ahorro de material. Mejora la eficiencia de fabricación y la calidad del producto a través de la automatización y tecnología avanzada. La consultoría de expertos garantiza que la máquina adecuada se ajuste a necesidades específicas, maximizando el valor y la productividad. Zhangjiagang King Macc ofrece máquinas dobladoras de tubos confiables diseñadas para ofrecer un rendimiento constante y soluciones personalizadas para diversas industrias. Sus productos ayudan a las empresas a lograr resultados superiores con costos reducidos y una eficiencia operativa mejorada.
R: Una máquina dobladora de tubos es una herramienta diseñada para doblar tubos en ángulos y curvas específicos sin dañarlos, y se utiliza en diversas industrias para darles formas precisas.
R: Utiliza troqueles, abrazaderas y técnicas de doblado como estirado rotatorio o doblado con mandril para dar forma a las tuberías con precisión y mantener la integridad estructural.
R: Ofrece mayor precisión, producción más rápida, conservación de materiales y calidad constante en comparación con los métodos manuales.
R: El precio depende del tipo de máquina (eléctrica o hidráulica), la capacidad, el nivel de automatización y las opciones de personalización.
R: Las máquinas eléctricas brindan precisión y eficiencia para tuberías más pequeñas, mientras que las máquinas hidráulicas ofrecen mayor fuerza para tuberías gruesas y de gran diámetro.
R: Inspeccione periódicamente las matrices y los mandriles, calibre los controles y mantenga los fluidos hidráulicos o los componentes eléctricos para garantizar un funcionamiento sin problemas.
