GM-114CNC-2A-1S
GMACC
8462219000

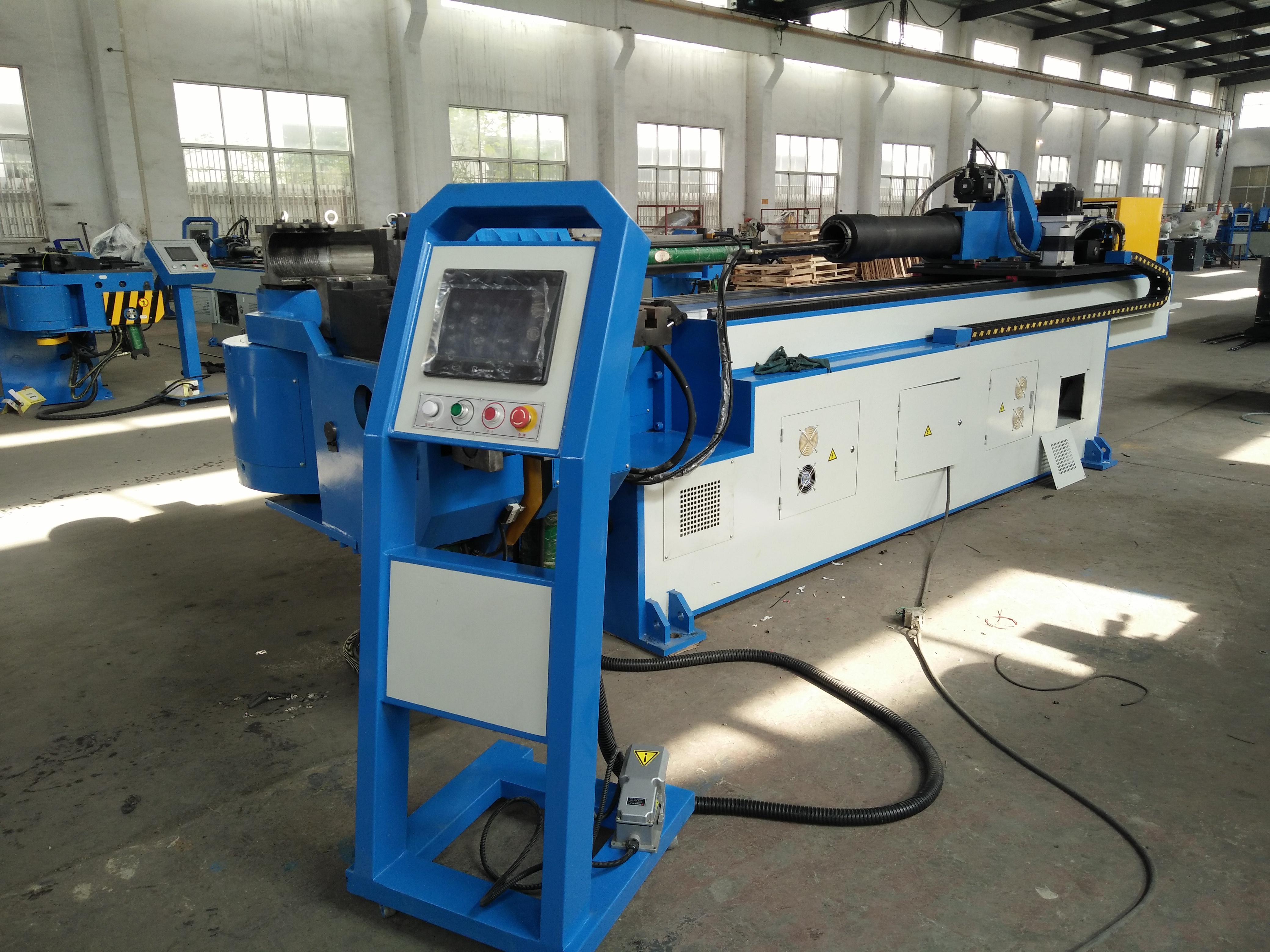

Característica de la máquina
La serie está especialmente adaptada a las necesidades del mercado mundial profesional. Todas las piezas, estructuras y características son similares a los estándares europeos de ingeniería mecánica. Nuestra experiencia profesional de empresas de renombre, planos, planos eléctricos, electrónicos, hidráulicos y mecánicos permiten actualizar los sistemas de la máquina para obtener un rendimiento preciso y atractivo.
Somos una empresa conjunta chino-italiana, establecida hace más de 20 años, que opera en el país y en el extranjero, con agentes en México, Polonia, Vietnam y muchos otros países.
Nombre | Unidad | Parámetro |
Tubo redondo de acero dulce | milímetros | 114*8 |
Acero inoxidable | milímetros | 114*6 |
Tubo redondo recocido de aleación ligera. | milímetros | 114*10 |
Tubo cuadrado de acero dulce | milímetros | 90*90*6 |
Tubo rectangular de acero dulce | milímetros | 90*85*6 |
Barra sólida redonda de acero dulce | milímetros | 55 |
Barra sólida cuadrada de acero dulce | milímetros | 50*50 |
Mín. radio de curvatura | milímetros | 40 |
Máx. Radio de curvatura (estándar) | milímetros | 450 |
Voladizo del cabezal (en el centro de flexión) | milímetros | 500 |
Altura de la cabeza (en el centro de flexión) | milímetros | 720 |
Altura del centro de flexión (desde el suelo) | milímetros | 1235 |
Máx. paso de barra dentro del posicionador POB | milímetros | 70 |
Carrera ajustable de sujeción | milímetros | 0-150 |
Carrera ajustable en hombros | milímetros | 500 |
Carrera ajustable de retracción del mandril | milímetros | 0-200 |
Máx. Ángulo de flexión | ° | 190° |
ThrDistancia efectiva suficiente | milímetros | 4200 |
Velocidad de flexión (máx.) | °/seg | 20 |
Máx. velocidad de rotación (eje Z) | °/seg | 160 |
Máx. velocidad de cambio (eje X.) | mm/seg | 500 |
Precisión del ángulo de flexión | ° | ±0,10 |
Ángulo de rotación Precisión - eje Z | ° | ±0,10 |
Precisión de cambio: eje X | milímetros | ±0,10 |
Motor del sistema Fuerza | kilovatios | 15 |
Hidráulico Bomba Volumen | L | 45 |
Máx. Presión | MPA | 16 |
L*W*H (Dimensión del embalaje) | milímetros | 5200*1350*1250 |
Peso de la máquina | T | 5.5 |
Nombre | Fabricante |
Motor hidráulico | Alemania Siemens (BEIDE) o Runmali |
Bomba Hidráulica | Wuxi Tuoli |
Válvula hidráulica | Yuken de Japón (importado) |
Tablero de vía de aceite | Taiwán Shanghong (importado) |
Cilindro | Shanghái Qifan |
pantalla táctil | Taiwán Weinview (importado) |
SOCIEDAD ANÓNIMA | Japón Mitsubishi (importado) |
Controlador de ángulo | Nemicon de Japón (importado) |
Cambiar de alimentación | Taiwán Mingwei |
contactor | SCHNEIDER alemán |
Transformador | Wuxi Xinyu |
P: ¿Qué tal tu servicio?
A: Antes del servicio de ventas:
1. Ayudaremos a nuestro cliente a confirmar el derecho máquina Modelo según la información de tubería ofrecida.
2. Bienvenido a visitar nuestra fábrica para ver nuestra máquina. y nuestro taller antes de realizar un pedido.
B: Servicio postventa:
1. Proporcionamos libros manuales, instalación detallada de la máquina y vídeo de puesta en marcha. a ayudarte correctamente operar la máquina. Si necesita nuestro ingeniero para ir a su Fábrica para instalación de máquinas, boletos aéreos, alimentos, hoteles, transporte local.d estar en tu
cuenta.
2.Si hay algún problema con la máquina, nuestros ingenieros primero lo resolverán por computadora, la mayoría de los problemas se pueden resolver reemplazando las piezas; de lo contrario, nuestros ingenieros pueden ir a su fábrica para resolverlo por usted, tenemos Ingenieros experimentados, especialmente para los mercados extranjeros.
Para piezas mecánicas fabricadas por nosotros mismos, disponemos de un amplio stock de las mismas y si las necesitas te las podemos enviar inmediatamente por mensajería.
Para los componentes electrónicos utilizamos marcas reconocidas, por lo que puede comprarlos cómodamente en su propio vecindario.
Parámetro técnico principal
Nombre | Unidad | Parámetro |
Tubo redondo de acero dulce | milímetros | ￠76*3 |
Mín. radio de curvatura | milímetros | 30 |
Máx. Radio de curvatura (estándar) | milímetros | 350 |
Voladizo del cabezal (en el centro de flexión) | milímetros | 600 |
Altura de la cabeza (en el centro de flexión) | milímetros | 580 |
Altura del centro de flexión (desde el suelo) | milímetros | 1060 |
Máx. paso de barra dentro del posicionador POB | milímetros | 50 |
Carrera ajustable de sujeción | milímetros | 0-136 |
Carrera ajustable en hombros | milímetros | 300 |
Carrera ajustable de retracción del mandril | milímetros | 0-136 |
Máx. Ángulo de flexión | ° | 190° |
A través de la distancia efectiva | milímetros | 3800 |
Velocidad de doblado (máx.) | °/seg | 110 |
Máx. velocidad de rotación (eje Z) | °/seg | 160 |
Máx. velocidad de alimentación (eje X.) | mm/seg | 800 |
Precisión del ángulo de flexión | ° | ±0,10 |
Ángulo de rotación Precisión - eje Z | ° | ±0,10 |
Precisión de cambio: eje X | milímetros | ±0,10 |
Potencia del servomotor de flexión | kilovatios | 7 |
Potencia del servomotor de rotación | kilovatios | 1 |
Alimentación de potencia del servomotor | kilovatios | 3 |
Motor del sistema Fuerza | kilovatios | 5.5 |
Bomba Hidráulica Volumen | L | 19 |
Máx. Presión | MPa | 16 |
L*W*H (Dimensión del embalaje) | milímetros | 5000*1200*1350 |
Peso de la máquina | T | ACERCA DE 3.8 |
Configuración del sistema de control hidráulico y electrónico.
Nombre | Fabricante |
Motor hidráulico | Alemania Siemens (Beide) o Runmali |
Bomba Hidráulica | Wuxi Tuoli |
Válvula hidráulica | Yuken de Japón (importado) |
Tablero de vía de aceite | Taiwán Shanghong (importado) |
Cilindro | Shanghái Qifan |
tubo de aceite | Zhejiang |
pantalla táctil | Taiwán Weinview (importado) |
SOCIEDAD ANÓNIMA | Japón Mitsubishi (importado) |
servomotor | Japón Mitsubishi (importado) |
Controlador de ángulo | Nemicon de Japón (importado) |
Cambiar de alimentación | Taiwán MINGWEI |
contactor | Schneider |
