Dobladora de tubos de escape eléctrica GM-SB-100CNC

Estado de Disponibilidad:
Cantidad:
  • GM-100CNC-2A-1S

  • GMACC

  • 8462219000

Característica de la máquina

Dobladora de tubos de escape eléctrica GM-SB-100CNC


ØCaracterística de la máquina

GM-SB-La máquina dobladora de tubos de un solo cabezal de control numérico de la serie CNC es el producto de la combinación con nuestra tecnología y tecnología italiana avanzada, integrada con la máquina, la hidráulica y la electricidad. Esta serie adopta un panel de operación con pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos y pedidos de doblado. Y, B, C tres coordenadas de movimiento bajo control de precisión por computadora industrial pueden realizar un doblado rápido de mandril encendido o apagado completamente automático, máquina CNC también con funciones avanzadas, como componentes que doblan compensación de retorno de resorte, errores de autodiagnóstico, alarma, almacenamiento de memoria después del apagado, lubricación automática y protección de seguridad. La tecnología avanzada, la alta confiabilidad de la automatización y el diseño integrado hacen que la máquina dobladora de tubos CNC sea la máquina procesadora de tubos de primera clase en el mundo.

Parámetro técnico principal

Nombre

Unidad

Parámetro

Tubo redondo de acero dulce

mm

100*8

Acero inoxidable

mm

100*5

Tubo redondo recocido de aleación ligera

mm

100*10

Tubo cuadrado de acero dulce

mm

70 *70 *6

Tubo rectangular de acero dulce

mm

75 *65*6

Barra maciza redonda de acero dulce

mm

40

Barra maciza cuadrada de acero dulce

mm

35*35

Min. Radio de curvatura

mm

40

Max. Radio de curvatura (estándar)

mm

400

Saliente de la cabeza (en el centro de flexión)

mm

460

Altura de la cabeza (en el centro de flexión)

mm

610

Altura del centro de flexión (desde el suelo)

mm

1140

Max. pasaje de la barra dentro del P.O.B. posicionador

mm

70

Carrera ajustable de sujeción

mm

0-140

Carrera ajustable de hombros

mm

350

Recorrido ajustable de retracción del mandril

mm

0-150

Max. Ángulo de flexión

°

190 °

ThrDistancia efectiva suficiente

mm

4000

Velocidad de flexión (máx.)

° / seg

25

Max. velocidad de rotación (eje Z)

° / seg

160

Max.alimentarvelocidad de ing (eje X.)

mm / seg

500

Precisión del ángulo de flexión

°

± 0,10

Ángulo de rotación Precisión - eje Z

°

± 0,10

Precisión de cambio: eje X

mm

± 0,10

Potencia del servomotor de rotación

KW

1.5

Alimentación de potencia del servomotor

KW

1.5

Motor del sistemaPoder

KW

11

HidráulicoBomba Volumen

L

30

Max. Presión

Mpa

16

L * W * H (dimensión de embalaje)

mm

5300 *1350 * 1200

Peso de la máquina

T

ACERCA DE 4.8


Ø
Configuración del sistema de control hidráulico y electrónico

Nombre

Fabricante

Motor hidraulico

Alemania Siemens (Beide) o Runmali

Bomba hidráulica

Wuxi Tuoli

Válvula hidráulica

Japón Yuken (Importado)

Tablero de aceite

Taiwán ShanghongImportado

Cilindro

Llevar a la fuerzaQifan

Pantalla táctil

TaiwánWeinviewImportado)

SOCIEDAD ANÓNIMA

Japón Mitsubishi (Importado)

Controlador de ángulo

Japón Nemicon (Importado)

Interruptor de potencia

Taiwán Mingwei

Servomotor giratorio / de alimentación

Japón Mitsubishi (Importado)

Contactor

Schneider

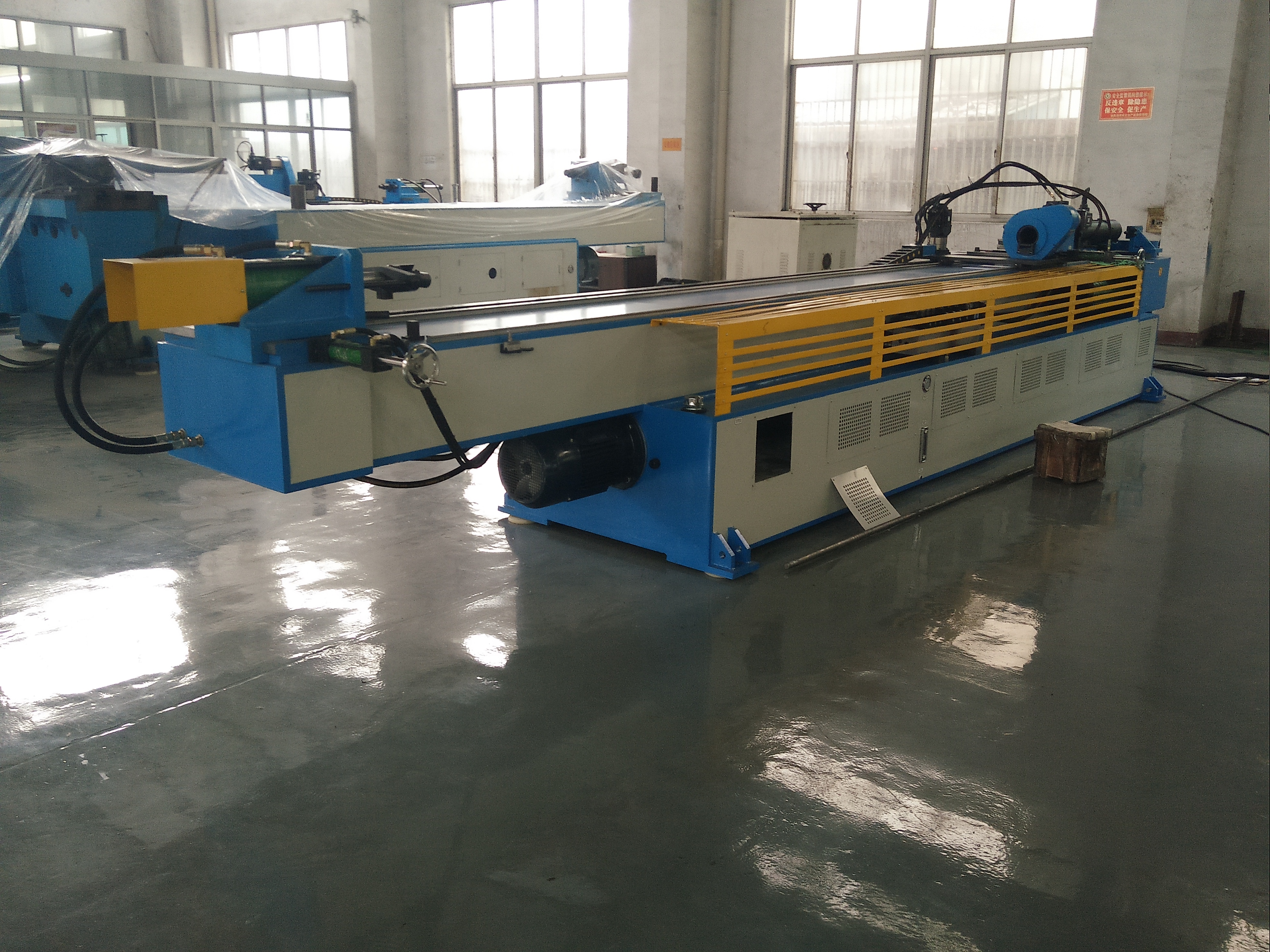

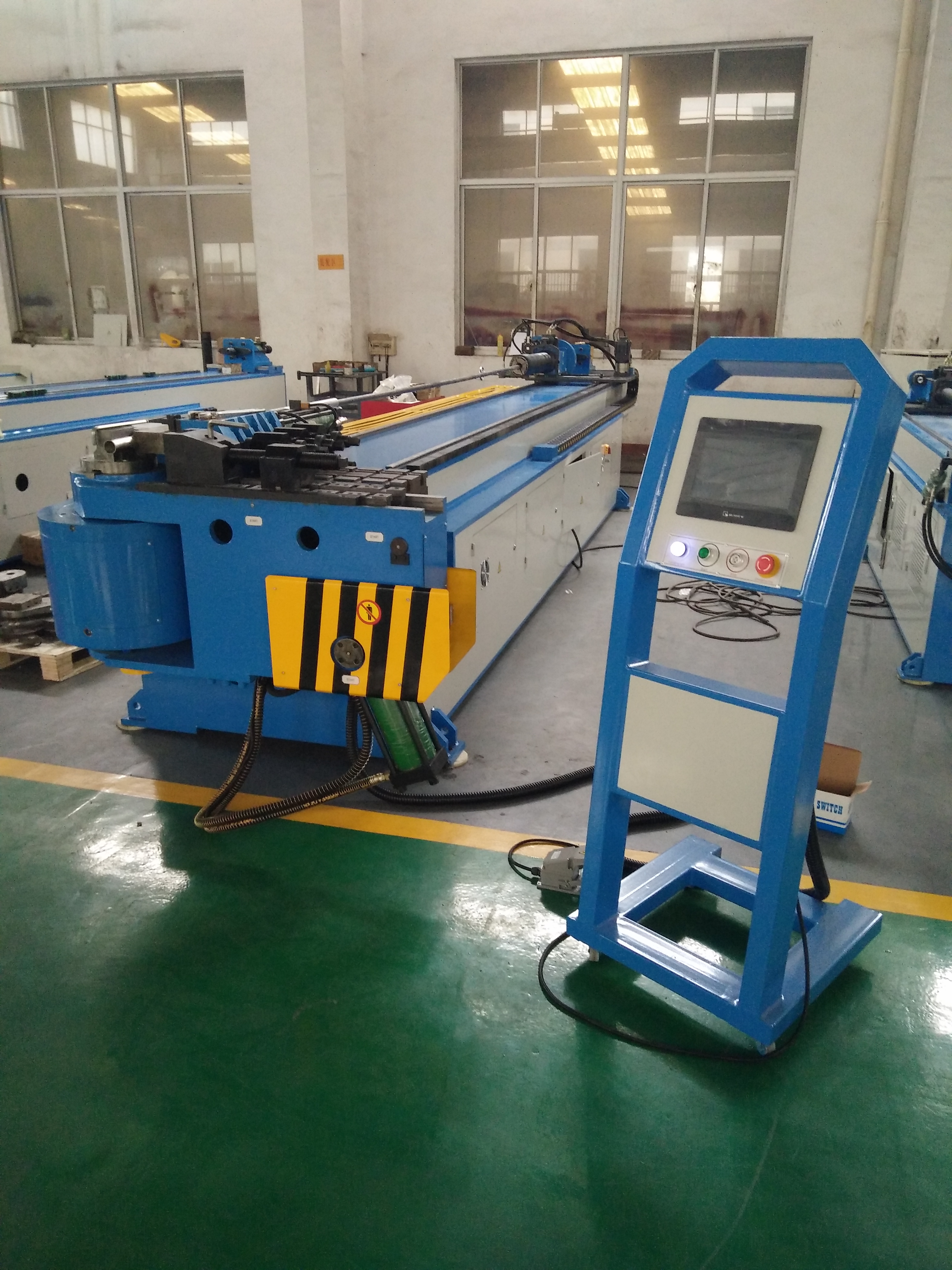

Dobladora de tubos CNCDobladora de tubos CNC

Parámetro técnico principal

Nombre

Unidad

Parámetro

Tubo redondo de acero dulce

mm

¢ 76 * 3

Min. Radio de curvatura

mm

30

Max. Radio de curvatura (estándar)

mm

350

Saliente de la cabeza (en el centro de flexión)

mm

600

Altura de la cabeza (en el centro de flexión)

mm

580

Altura del centro de flexión (desde el suelo)

mm

1060

Max. pasaje de la barra dentro del P.O.B. posicionador

mm

50

Carrera ajustable de sujeción

mm

0-136

Carrera ajustable de hombros

mm

300

Recorrido ajustable de retracción del mandril

mm

0-136

Max. Ángulo de flexión

°

190 °

A través de la distancia efectiva

mm

3800

Velocidad de flexión (máx.)

° / seg

110

Max. velocidad de rotación (eje Z)

° / seg

160

Max. velocidad de alimentación (eje X.)

mm / seg

800

Precisión del ángulo de flexión

°

± 0,10

Ángulo de rotación Precisión - eje Z

°

± 0,10

Precisión de cambio: eje X

mm

± 0,10

Flexión de potencia del servomotor

KW

7

Potencia del servomotor de rotación

KW

1

Alimentación de potencia del servomotor

KW

3

Potencia del motor del sistema

KW

5.5

Volumen de la bomba hidráulica

L

19

Max. Presión

Mpa

16

L * W * H (dimensión de embalaje)

mm

5000 * 1200 * 1350

Peso de la máquina

T

ACERCA DE 3.8


Configuración del sistema de control hidráulico y electrónico

Nombre

Fabricante

Motor hidraulico

Alemania Siemens (Beide) o Runmali

Bomba hidráulica

Wuxi Tuoli

Válvula hidráulica

Japón Yuken (Importado)

Tablero de aceite

Taiwán Shanghong (Importado)

Cilindro

Shanghai Qifan

Tubo de aceite

Zhejiang

Pantalla táctil

Taiwán Weinview (importado)

SOCIEDAD ANÓNIMA

Japón Mitsubishi (Importado)

Servo motor

Japón Mitsubishi (Importado)

Controlador de ángulo

Japón Nemicon (Importado)

Interruptor de potencia

Taiwán MINGWEI

Contactor

Schneider


Muestras de herramientas

图片 2
