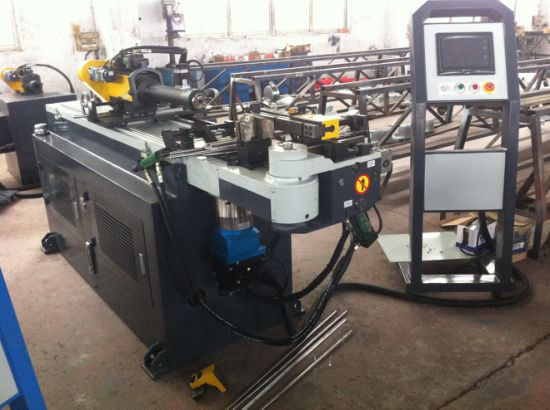

Máquina dobladora de tubos de acero inoxidable con certificado CE

Cantidad:



Preguntar Añadir al carrito

Port:
Shanghái, China
Capacidad de producción:
50000PCS/año
Condiciones de pago:
LC, T/T
Modelo NO.:
28CNC-3A-1S
Tipo:
Máquina dobladora de tubos y tuberías
Marca:
GMACC
Paquete de transporte:
Marco de hierro
Especificación:
CE
Origen:
Porcelana
Código HS:
8462219000
Clasificación impermeable:
IPX-8
Garantía:
2 años
Condition:
Nuevo
Proceso de dar un título:
ISO 9001:2000, CE, UL
Automatización:
Automático
Adecuado para:
Cobre, Aluminio, Aleación, Acero al carbono, Acero inoxidable

Descripción Del Producto

Descripción Del Producto

Parámetro técnico y configuración para la máquina dobladora de tubos automática GM-SB-28CNC

Característica de la máquina

La serie se adaptó en particular a las exigencias profesionales del mercado mundial. Todas las piezas, estructura y caracteres son similares al estándar de ingeniería mecánica de Europa. Nuestra experiencia profesional y planos de planos eléctricos, electrónicos, hidráulicos y mecánicos de empresas conocidas contribuyen a mejorar los sistemas de las máquinas para lograr un rendimiento preciso y atractivo.
La máquina dobladora de tubos de un solo cabezal con control numérico de la serie GM-SB-CNC es el producto de la combinación de nuestra tecnología y la avanzada tecnología italiana, integrada con la máquina, el sistema hidráulico y la electricidad. Esta serie adopta un panel operativo de pantalla táctil VDU, que puede ingresar, almacenar y mostrar diversos datos y pedidos de plegado. Y, B, C tres coordenadas de movimiento bajo control de precisión por computadora industrial pueden realizar una flexión rápida del mandril encendido o apagado completamente automático, máquina CNC también con funciones avanzadas, como compensación de resorte de flexión de componentes, alarma de autodiagnóstico de errores, almacenamiento de memoria después del apagado, . La tecnología avanzada, la alta confiabilidad de la automatización y el diseño integrado hacen de la máquina dobladora de tubos CNC la máquina procesadora de tubos de primera clase en el mundo.
Parámetro técnico principal

Nombre	Unidad	Parámetro
Tubo redondo de acero dulce	milímetros	¢28*2
Acero inoxidable	milímetros	¢28*1.5
Tubo redondo recocido de aleación ligera.	milímetros	¢30*3
Tubo cuadrado de acero dulce	milímetros	20201,5
Tubo rectangular de acero dulce	milímetros	25151,5
Barra sólida redonda de acero dulce	milímetros	¢12
Barra sólida cuadrada de acero dulce	milímetros	12*12
Mín. radio de curvatura	milímetros	20
Máx. Radio de curvatura (estándar)	milímetros	180
Voladizo del cabezal (en el centro de flexión)	milímetros	600
Altura de la cabeza (en el centro de flexión)	milímetros	300
Altura del centro de flexión (desde el suelo)	milímetros	950
Máx. paso de barra dentro del posicionador POB	milímetros	50
Carrera ajustable de sujeción	milímetros	0-66
Carrera ajustable en hombros	milímetros	256
Carrera ajustable de retracción del mandril	milímetros	0-45
Máx. Ángulo de flexión	°	190°
A través de la distancia efectiva	milímetros	3200
Velocidad de flexión (máx.)	°/seg	180
Máx. velocidad de rotación (eje Z)	°/seg	280
Máx. velocidad de alimentación (eje X.)	mm/seg	1000
Precisión del ángulo de flexión	°	±0,10
Ángulo de rotación Precisión - eje Z	°	±0,10
Precisión de cambio: eje X	milímetros	±0,10
Potencia del servomotor de flexión	kilovatios	2
Potencia del servomotor de rotación	kilovatios	0.4
Alimentación de potencia del servomotor	kilovatios	0.4
Potencia del motor del sistema	kilovatios	2.2
Máx. Presión	MPA	16
LWH (Dimensión del embalaje)	milímetros	42006501300
Peso de la máquina	T	ACERCA DE 1,5

Configuración del sistema de control hidráulico y electrónico.

Nombre	Fabricante
Motor hidráulico	AlemaniaSiemens(Beide)o Runmali
Bomba Hidráulica	Wuxi Tuoli
Válvula hidráulica	Japón yuken(Importado)
Tablero de vía de aceite	Taiwán Shanghong (Importado)
Cilindro	Shanghái Qifan
tubo de aceite	Zhejiang
pantalla táctil	Taiwán Weinview(Importado)
SOCIEDAD ANÓNIMA	Japón Mitsubishi(Importado)
Controlador de ángulo	Nemicon de Japón(Importado)
Cambiar de alimentación	Taiwán Mingwei
Servomotor de rotación/alimentación	Japón Mitsubishi(Importado)
Transformador	Wuxi Xinyu
