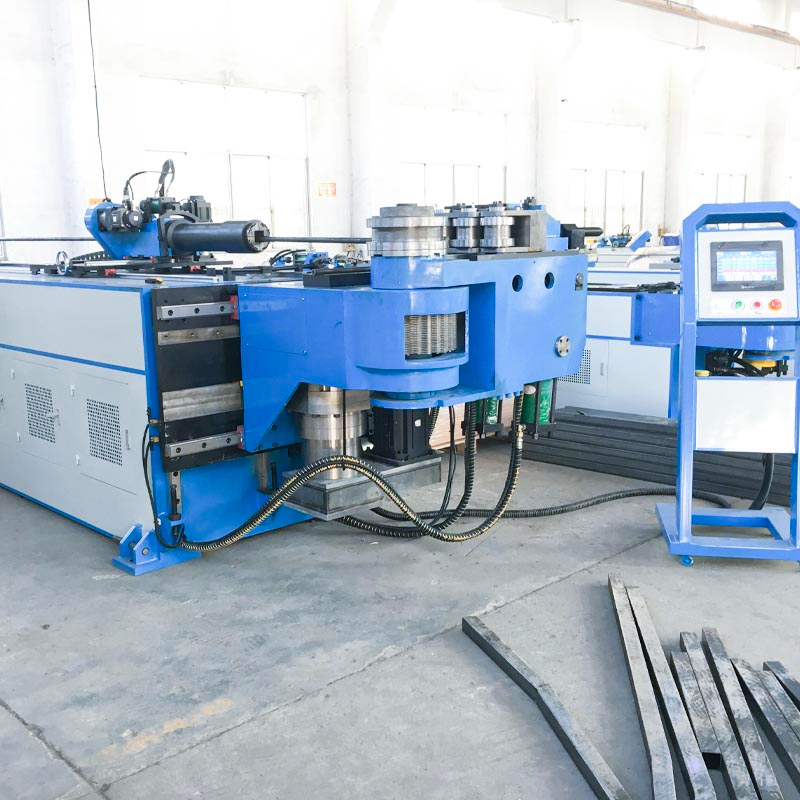

Dobladora de un solo cabezal con control numérico totalmente automático GM-SB-76CNC

Cantidad:

Característica de la máquina

La máquina dobladora de tubos de un solo cabezal con control numérico serie GM-SB-76CNC es el producto de la combinación con nuestra tecnología y tecnología italiana avanzada, integrada con la máquina, la hidráulica y la electricidad. Esta serie adopta un panel operativo de pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos de flexión y ordenar, Y, B, C tres coordenadas de movimientos bajo control de precisión por computadora industrial pueden realizar un doblamiento rápido de mandril encendido o apagado automático , Máquina CNC también con funciones avanzadas, como componentes de compensación de flexión de resorte, alarma de autodiagnóstico de errores, almacenamiento de memoria después del apagado, lubricación automática y protección de seguridad. La máquina adopta la flexión del servomotor, la alimentación, la rotación y el movimiento del molde, puede doblar los tubos de dos radios diferentes de manera precisa y rápida, y con la función de flexión de empuje, que puede doblar el tubo con un radio grande, es profesional 、 de alta velocidad 、 dobladora completamente automática.


Parámetro técnico principal

Nombre

Unidad

Parámetro

Max. Capacidad de flexión

mm

76 * 3

Capacidad máx. De flexión por empuje

mm

50 * 2

Radio de curvatura máx. De estirado

mm

30-350

Radio de flexión máx. De flexión por empuje

mm

6D ~ ∞

Tolerancia R entre dos moldes

mm

80

Longitud efectiva sobre mandril

mm

3800

Longitud máxima de sujeción

mm

50

Max. Ángulo de flexión

°

190

Velocidad de flexión

° / seg

110

Velocidad de giro

° / seg

160

Velocidad de alimentación

mm / seg

800

Precisión de flexión

°

± 0,10

Precisión de giro

°

± 0,10

Precisión de alimentación

mm

± 0,10

Girar la potencia del servomotor

kW

1.5

Potencia del servomotor Benging

kW

7.5

Alimentación de potencia del servomotor

kW

3

Potencia del servomotor del molde móvil

kW

1.5

Potencia del motor del sistema

kW

5.5

Max. Presión

Mpa

16

L * W * H (dimensión de embalaje)

mm

5000 * 1200 * 1350

Peso

T

Aproximadamente 3.8


Configuración del sistema de control hidráulico y electrónico

Nombre

Fabricante

Motor hidraulico

Alemania Siemens (Beide) o Runmali

Bomba hidráulica

Wuxi Tuoli

Válvula hidráulica

Japón Yuken

Tablero de aceite

Taiwán Shanghong

Cilindro

Shanghai Qifan

Pantalla táctil

Taiwán Weinview (importado)

SOCIEDAD ANÓNIMA

Japón Mitsubishi (Importado)

Servo motor

Japón Mitsubishi (Importado)

Controlador de ángulo

Japón Nemicon (Importado)

Interruptor de potencia

Taiwán Mingwei

Reductor de flexión

HENGTE /

Reductor giratorio


Reductor de alimentación


Contactor

SCHNEIDER

Otras partes eléctricas

Alemán SCHNEIDER, Omron, Taiwán SHILIN (Importado)


Muestras de herramientas
