Características de la máquina

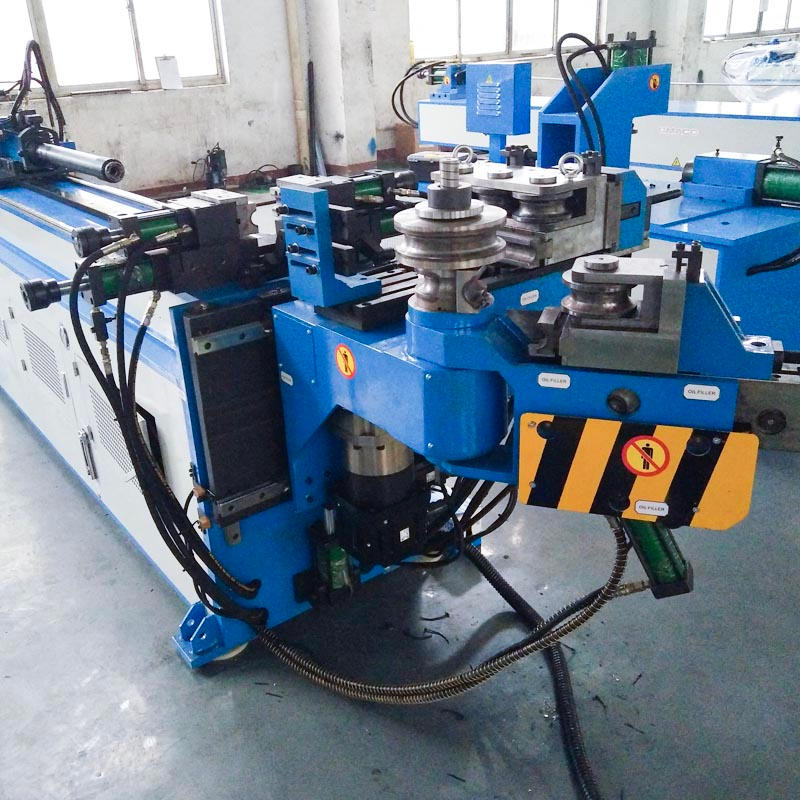

La máquina dobladora de tubos de un solo cabezal con control numérico serie GM-SB-38CNC es el producto de la combinación con nuestra tecnología y tecnología italiana avanzada, integrada con la máquina, la hidráulica y la electricidad. Esta serie adopta un panel operativo de pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos de flexión y ordenar, Y, B, C tres coordenadas de movimientos bajo control de precisión por computadora industrial pueden realizar un doblamiento rápido de mandril encendido o apagado automático , Máquina CNC también con funciones avanzadas, como componentes de compensación de flexión de resorte, alarma de autodiagnóstico de errores, almacenamiento de memoria después del apagado, lubricación automática y protección de seguridad. La máquina adopta un servomotor para doblar, alimentar, girar y mover el molde, puede doblar los tubos de dos radios diferentes de manera precisa y rápida, lo que puede doblar el tubo con un radio grande, es una máquina dobladora profesional de alta velocidad y completamente automática.
Nombre | Unidad | Parámetro |
Max. Capacidad de flexión | mm | 38 * 2 |
Capacidad máx. De flexión por empuje | mm | 28 * 2 |
Radio de flexión máx. De estirado | mm | 20-200 |
Radio de flexión máx. De flexión por empuje | mm | 6D ~ ∞ |
Tolerancia R entre dos moldes | mm | 50 |
Longitud efectiva sobre mandril | mm | 3200 |
Max. Ángulo de flexión | ° | 190 |
Velocidad de flexión | ° / seg | 120 |
Velocidad de giro | ° / seg | 200 |
Velocidad de alimentación | mm / seg | 800 |
Precisión de flexión | ° | ± 0,10 |
Precisión de giro | ° | ± 0,10 |
Precisión de alimentación | mm | ± 0,10 |
Girar la potencia del servomotor | kW | 0.4 |
Potencia del servomotor Benging | kW | 3.5 |
Alimentación de potencia del servomotor | kW | 1.5 |
Potencia del servomotor del molde móvil | kW | 0.75 |
Max. Presión | Mpa | 16 |
L * W * H (dimensión de embalaje) | mm | 4200 * 700 * 1300 |
Peso | T | Aproximadamente 2.2 |
Configuración del sistema de control hidráulico y electrónico
Nombre | Fabricante |
Motor hidraulico | Alemania Siemens （Beide） / Runmali |
Bomba hidráulica | Wuxi Tuoli |
Válvula hidráulica | Japón Yuken （Importado） |
Tablero de aceite | Taiwán Shanghong （Importado） |
Cilindro | Shanghai Qifan |
Pantalla táctil | Taiwán Weinview （importado) |
SOCIEDAD ANÓNIMA | Japón Mitsubishi （Importado） |
Servo motor | Japón Mitsubishi （Importado） |
Controlador de ángulo | Japón Nemicon （Importado） |
Interruptor de potencia | Taiwán Mingwei |
Transformador | Wuxi Xinyu |
Muestras de herramientas
