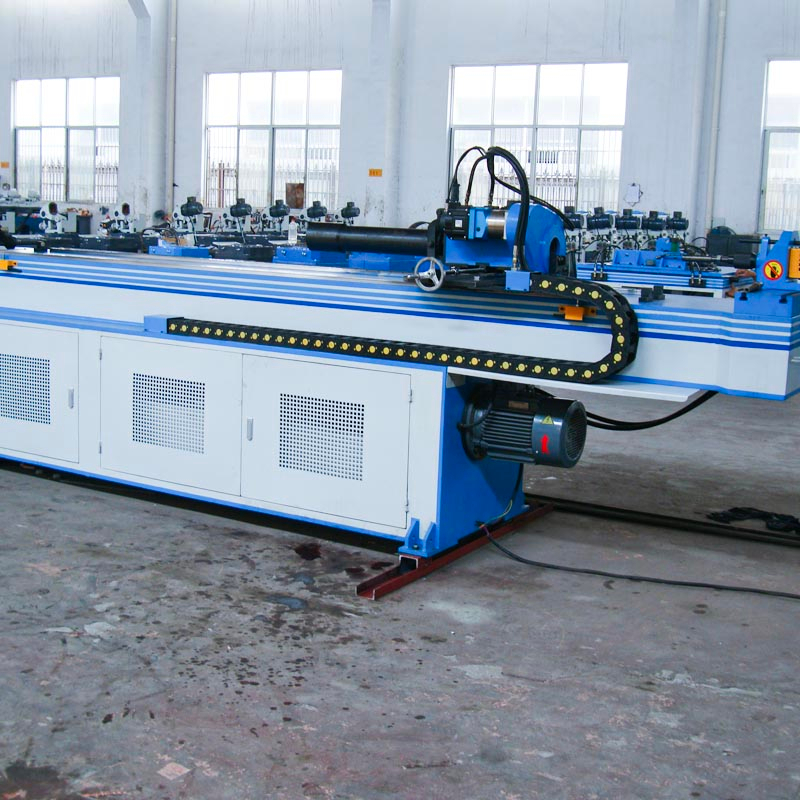

Control numérico totalmente automático GM-SB-76CNC

Cantidad:

Característica de la máquina

La máquina dobladora de tubos de un solo cabezal con control numérico serie GM-SB-76CNC es el producto de la combinación con nuestra tecnología y tecnología italiana avanzada, integrada con la máquina, la hidráulica y la electricidad. Esta serie adopta el panel de operación de pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos de flexión y ordenar, Y, B, C tres coordenadas de movimientos bajo control de precisión por computadora industrial pueden realizar un doblado rápido de mandril encendido o apagado automático con alimentación 、 girando y doblando todo accionado por servomotor. Máquina CNC también con funciones avanzadas, como componentes que doblan compensación de resorte, alarma de autodiagnóstico de errores, almacenamiento de memoria después del apagado, lubricación automática y protección de seguridad,


Parámetro técnico principal

Nombre

Unidad

Parámetro

Tubo redondo de acero dulce

mm

¢ 76 * 3

Min. Radio de curvatura

mm

30

Max. Radio de curvatura (estándar)

mm

350

Voladizo de la cabeza (en el centro de flexión)

mm

600

Altura de la cabeza (en el centro de flexión)

mm

580

Altura del centro de flexión (desde el suelo)

mm

1060

Max. pasaje de la barra dentro del P.O.B. posicionador

mm

50

Carrera ajustable de sujeción

mm

0-136

Carrera ajustable de hombros

mm

300

Recorrido ajustable de retracción del mandril

mm

0-136

Max. Ángulo de flexión

°

190 °

A través de la distancia efectiva

mm

3800

Velocidad de flexión (máx.)

° / seg

110

Max. velocidad de rotación (eje Z)

° / seg

160

Max. velocidad de alimentación (eje X.)

mm / seg

800

Precisión del ángulo de flexión

°

± 0,10

Ángulo de rotación Precisión - eje Z

°

± 0,10

Precisión de cambio: eje X

mm

± 0,10

Flexión de potencia del servomotor

KW

7

Potencia del servomotor de rotación

KW

1

Alimentación de potencia del servomotor

KW

3

Potencia del motor del sistema

KW

5.5

Volumen de la bomba hidráulica

L

19

Max. Presión

Mpa

16

L * W * H (dimensión de embalaje)

mm

5000 * 1200 * 1350

Peso de la máquina

T

ACERCA DE 3.8


Configuración del sistema de control hidráulico y electrónico

Nombre

Fabricante

Motor hidraulico

Alemania Siemens (Beide) o Runmali

Bomba hidráulica

Wuxi Tuoli

Válvula hidráulica

Japón Yuken (Importado)

Tablero de aceite

Taiwán Shanghong (Importado)

Cilindro

Shanghai Qifan

Tubo de aceite

Zhejiang

Pantalla táctil

Taiwán Weinview (importado)

SOCIEDAD ANÓNIMA

Japón Mitsubishi (Importado)

Servo motor

Japón Mitsubishi (Importado)

Controlador de ángulo

Japón Nemicon (Importado)

Interruptor de potencia

Taiwán MINGWEI

Contactor

Schneider


Muestras de herramientas
