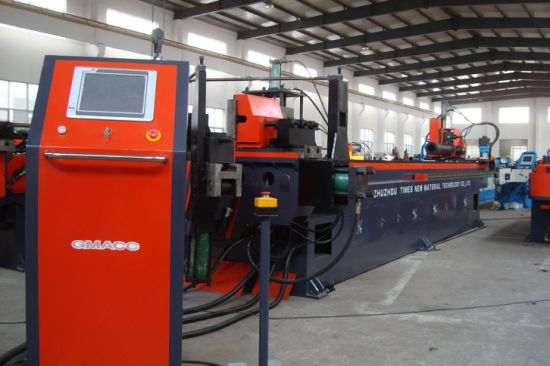

GM-114CNC se dobla automáticamente en la misma máquina, adecuada para piezas de trabajo automáticas continuas en diferentes direcciones, varios ángulos diferentes de piezas de trabajo tridimensionales, utilizando los operadores de la máquina con pantalla táctil y procedimientos de control por computadora industrial, es una dobladora de tubos automática eficiente y económica. .
1 máquina de construcción
La confiabilidad de la máquina ligera de curvatura plana europea, con características asiáticas, productos mecánicos similares de los fabricantes; La cama adopta una placa de soldadura y forma de acero fundido. El uso de control del sistema hidráulico importado; Importaciones electrónicas mediante servomotores, computadoras industriales y panel de operación con pantalla táctil.
2 Rendimiento principal
Utilizando un panel de operación con pantalla táctil y un sistema de control PLC, el menú del modo chino es simple, preciso, rápido, con funciones completas, un alto grado de funciones de automatización y no ha perdido los procedimientos de potencia ni las características de los parámetros de la pieza de trabajo.
Nombre de la unidad GM-114CNC
Máx. Capacidad del sifón mm 114*5
Máx. Región del radio de curvatura mm R≤ 500
Máx. Región del ángulo de flexión ° 185
Máx. A través de la distancia efectiva mm 5100
Precisión de flexión ° ± 0,10
Velocidad de plegado r/min 0~3
Precisión de alimentación mm ± 0,10
Velocidad de alimentación mm/seg 600
Precisión de giro del tubo ° ± 0,10
Velocidad de giro del tubo grados/seg 160
Cilindrada de la bomba de aceite L 31
Potencia General KW 11
Máx. Mapa de presión 14
Longitud general*Ancho*Alto mm 7500*1600*1400
Peso general T 5,5
A) Como piezas de soldadura del cuerpo, partes del cuerpo y componentes de la matriz, se utiliza un centro de mecanizado CNC que se completa para garantizar la precisión de las piezas de la máquina.
B) guía lineal, fabricada en Taiwán ABBA
Sistema hidráulico, ha adoptado una combinación de artículos de importación.
Fuzhou, la única fuente de motores hidráulicos de Taiwán
Bomba hidráulica, fabricada en Japón.
Elementos hidráulicos, fabricados en EE. UU. BEST
Tablero de paso de aceite, fabricado en Taiwán
Cilindro fabricado en Taiwán (el sello de aceite y el sello están en Alemania o Estados Unidos).
Estados)
Tubos de acero laminado de doble capa utilizados legítimamente importados de Taiwán Datong
C) Partes electrónicas
Pantalla táctil fabricada en Japón Mitsubishi
PLC fabricado en Japón Mitsubishi
Servomotor fabricado en Japón Mitsubishi
Codificador automático, interruptor de botón, contactor con Taiwán Shihlin
