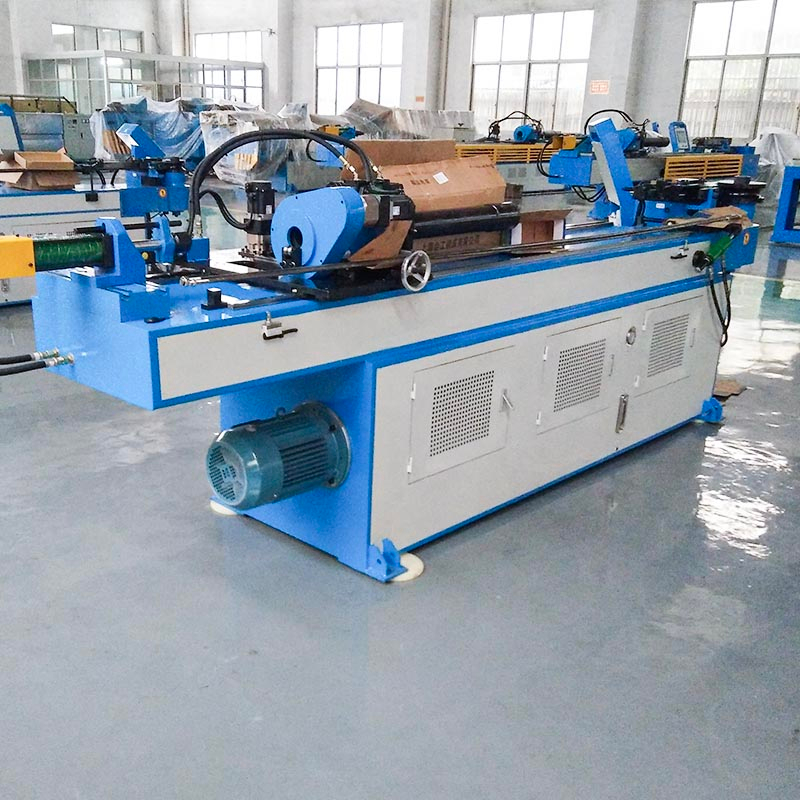

Dobladora de tubos hidráulica CNC GM-SB-50CNC

Cantidad:
  • GM-50CNC-2A-1S
  • GMACC
  • 8462219000

Característica de la máquina

Dobladora de tubos hidráulica CNC GM-SB-50CNC


Características de la máquina

La dobladora de cabezal simple CNC de la serie GM-SB-50CNC es una combinación de nuestra tecnología con tecnología italiana avanzada, que se combina con máquinas, energía hidráulica y eléctrica. Esta serie adopta un panel de operación de pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos de flexión y clasificar las coordenadas de movimiento Y, B, C bajo el control preciso de una computadora industrial, que puede realizar la apertura o cierre del mandril completamente automático, el doblado rápido del mandril, CNC La máquina también tiene características avanzadas, como compensación de rebote de flexión de piezas, alarma de autodiagnóstico de fallas, almacenamiento de memoria de falla de energía, lubricación automática y protección de seguridad, etc.

ØParámetro técnico principal

Nombre

Unidad

Parámetro

Tubo redondo de acero dulce

mm

¢ 50 * 2

Acero inoxidable

mm

¢ 40 * 3

Tubo redondo recocido de aleación ligera

mm

¢ 50 * 3

Mitubo cuadrado de acero del ld

mm

35 * 35 * 2

Tubo rectangular de acero dulce

mm

40 * 30 * 2

Barra maciza redonda de acero dulce

mm

¢ 20

Barra maciza cuadrada de acero dulce

mm

18 * 18

Min. Radio de curvatura

mm

20

Max. Radio de curvatura (estándar)

mm

250

Voladizo de la cabeza (en el centro de flexión)

mm

600

Altura de la cabeza (en el centro de flexión)

mm

400

Altura del centro de flexión (desde el suelo)

mm

960

Max. pasaje de la barra dentro del P.O.B. posicionador

mm

50

Carrera ajustable de sujeción

mm

0-90

Carrera ajustable de hombros

mm

256

Recorrido ajustable de retracción del mandril

mm

0-76

Max. Ángulo de flexión

°

190 °

A través de la distancia efectiva

mm

3500

Velocidad de flexión (máx.)

° / seg

45


Max. velocidad de rotación (eje Z)

° / seg

200

Max. velocidad de alimentación (eje X.)

mm / seg

1000

Precisión del ángulo de flexión

°

± 0,10

Ángulo de rotación Precisión - eje Z

°

± 0,10

Precisión de cambio: eje X

mm

± 0,10

Potencia del servomotor de rotación

KW

0.75

Alimentación de potencia del servomotor

KW

0.75

Potencia del motor del sistema

KW

5.5

Volumen de la bomba hidráulica

L

19

Max. Presión

Mpa

16

L * W * H (dimensión de embalaje)

mm

4200 * 700 * 1300

Peso de la máquina

T

ACERCA DE 2.0

ØConfiguración del sistema de control hidráulico y electrónico

Nombre

Fabricante

Motor hidraulico

Alemania Siemens (Beide) o Runmali

Bomba hidráulica

Wuxi Tuoli

Válvula hidráulica

Japón Yuken (Importado)

Tablero de aceite

Taiwán Shanghong (Importado)

Cilindro

Shanghai Qifan

Pantalla táctil

Taiwán Weinview (importado)

SOCIEDAD ANÓNIMA

Japón Mitsubishi (Importado)

Servo motor

Japón Mitsubishi (Importado)

Controlador de ángulo

Japón Nemicon (Importado)

Interruptor de potencia

Taiwán Mingwei

Contactor

Alemán SCHNEIDER
