Dobladora de tubos completamente automática en forma de U GM-100CNC-2A-1S

Cantidad:
  • GM-100CNC-2A-1S
  • GMACC
  • 8462219000

Descripción del producto

Dobladora de tubos completamente automática en forma de U GM-100CNC-2A-1S


Parámetro técnico principal

Nombre

Unidad

Parámetro

Tubo redondo de acero dulce

mm

100*8

Acero inoxidable

mm

100*5

Tubo redondo recocido de aleación ligera

mm

100*10

Tubo cuadrado de acero dulce

mm

70 *70 *6

Tubo rectangular de acero dulce

mm

75 *65*6

Barra maciza redonda de acero dulce

mm

40

Barra maciza cuadrada de acero dulce

mm

35*35

Min. Radio de curvatura

mm

40

Max. Radio de curvatura (estándar)

mm

400

Voladizo de la cabeza (en el centro de flexión)

mm

460

Altura de la cabeza (en el centro de flexión)

mm

610

Altura del centro de flexión (desde el suelo)

mm

1140

Max. pasaje de la barra dentro del P.O.B. posicionador

mm

70

Carrera ajustable de sujeción

mm

0-140

Carrera ajustable de hombros

mm

350

Recorrido ajustable de retracción del mandril

mm

0-150

Max. Ángulo de flexión

°

190 °

Thrsuficiente distancia efectiva

mm

4000

Velocidad de flexión (máx.)

° / seg

25

Max. velocidad de rotación (eje Z)

° / seg

160

Max.alimentarvelocidad de ing (eje X.)

mm / seg

500

Precisión del ángulo de flexión

°

± 0,10

Ángulo de rotación Precisión - eje Z

°

± 0,10

Precisión de cambio: eje X

mm

± 0,10

Potencia del servomotor de rotación

KW

1.5

Alimentación de potencia del servomotor

KW

1.5

Motor del sistemaPoder

KW

11

HidráulicoBomba Volumen

L

30

Max. Presión

Mpa

16

L * W * H (dimensión de embalaje)

mm

5300 *1350 * 1200

Peso de la máquina

T

ACERCA DE 4.8

ØConfiguración del sistema de control hidráulico y electrónico

Nombre

Fabricante

Motor hidraulico

Alemania Siemens (Beide) o Runmali

Bomba hidráulica

Wuxi Tuoli

Válvula hidráulica

Japón Yuken (Importado)

Tablero de aceite

Taiwán ShanghongImportado

Cilindro

Llevar a la fuerzaQifan

Pantalla táctil

TaiwánWeinviewImportado)

SOCIEDAD ANÓNIMA

Japón Mitsubishi (Importado)

Controlador de ángulo

Japón Nemicon (Importado)

Interruptor de potencia

Taiwán Mingwei

Servomotor giratorio / de alimentación

Japón Mitsubishi (Importado)

Contactor

Schneider

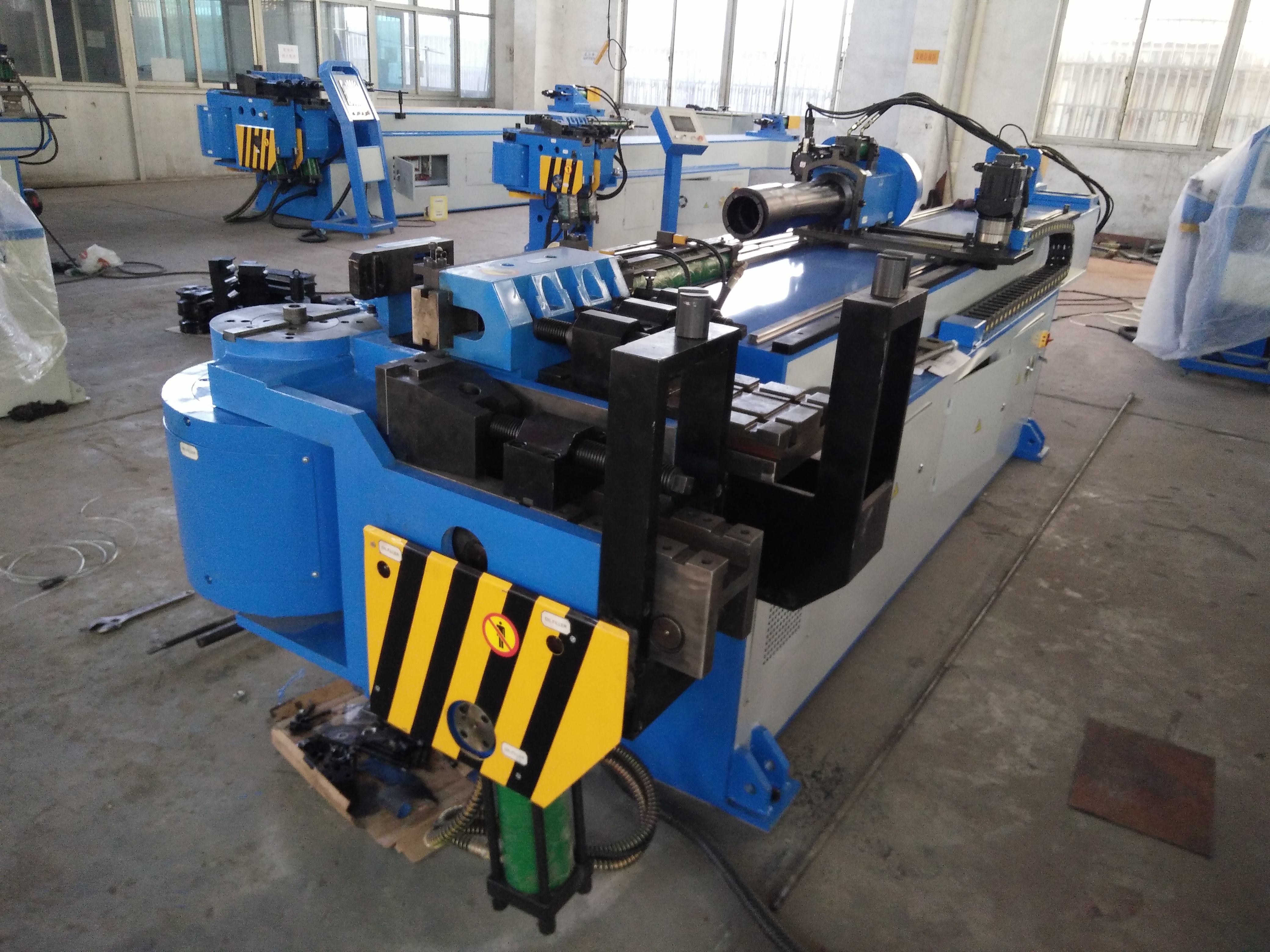

Dobladora de tubos automáticaDobladora de tubos automática
