GM-38NCB
GMACC
8462219000
Descripción del producto

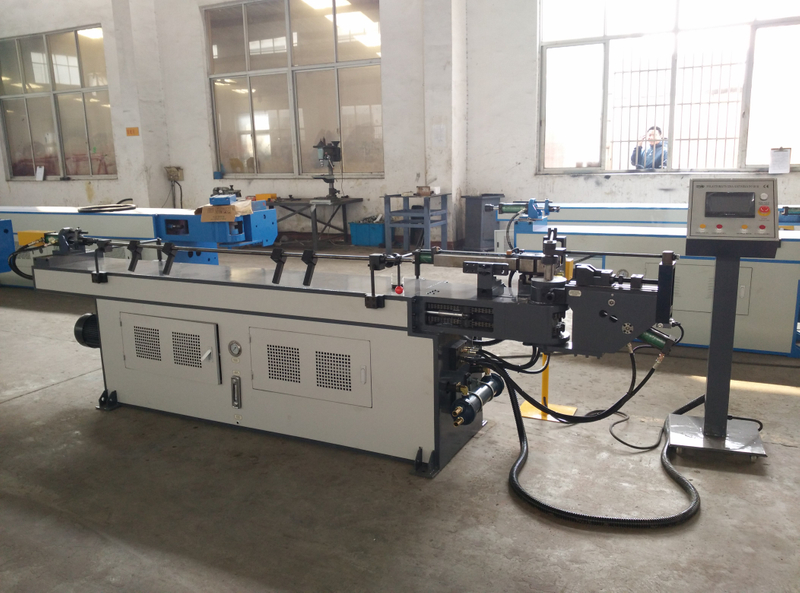

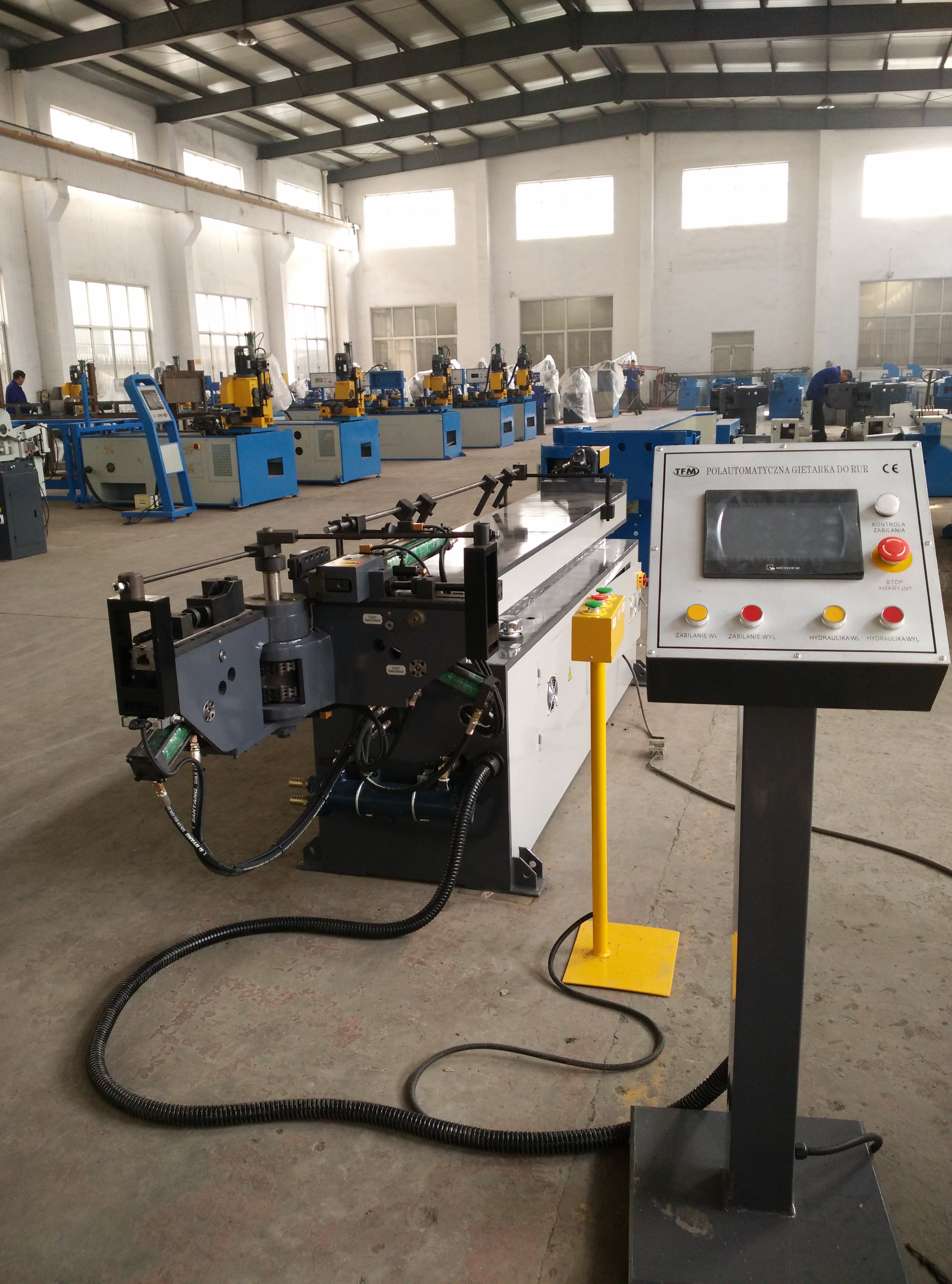

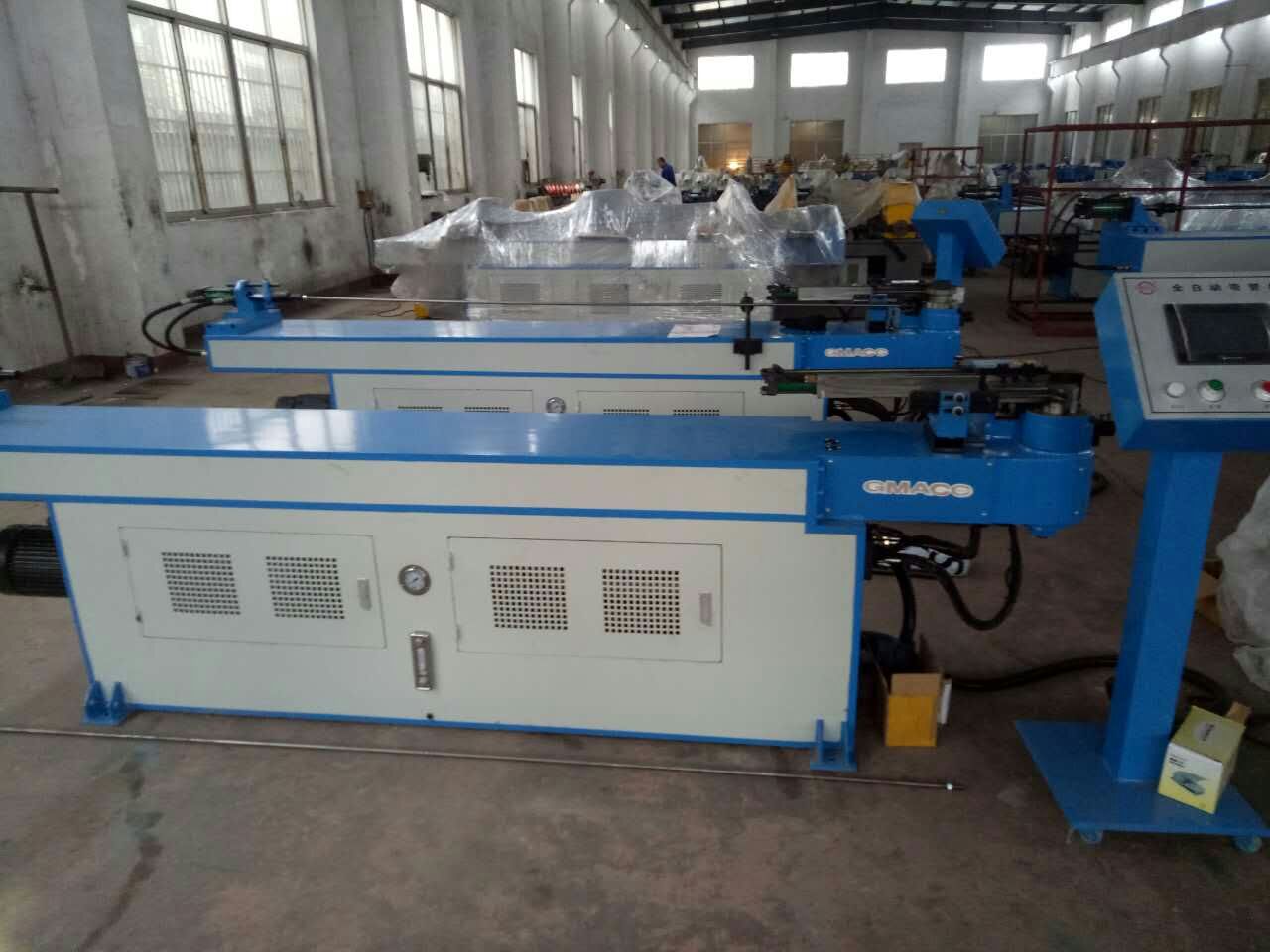

Dobladora de tubos pequeños semiautomática GM-38NCB
ØCaracterística de la máquina
Accionamiento totalmente hidráulico, controlado por PLC con pantalla táctil o textodobladora de tubos, equipado con dispositivos de sujeción de tubería, molde de guía, mandril, resistente a las arrugas, ayuda a empujar, doblado de tubería, etc.En funcionamiento hidráulico, este profesional, de alta velocidad yeconómicoLa máquina dobladora de tubos europea puede doblar variosdimensióntubos metálicos de forma normal y anormal ybLos ángulos finales están controlados por un codificador importado de alta precisión.lo que garantiza una alta precisión de esta máquina.
ØParámetro técnico principal
Nombre | Unidad | Parámetro |
Tubo redondo de acero dulce | mm | 38*2 |
Acero inoxidable | mm | 32*2 |
Tubo redondo recocido de aleación ligera | mm | 40*3 |
Tubo cuadrado de acero dulce | mm | 25*25*2 |
Tubo rectangular de acero dulce | mm | 30*20*2 |
Barra maciza redonda de acero dulce | mm | 16 |
Barra maciza cuadrada de acero dulce | mm | 15*15 |
Min. Radio de curvatura | mm | 20 |
Max. Radio de curvatura (estándar) | mm | 200 |
Max. Ángulo de flexión | ° | 190 ° |
Thrsuficiente distancia efectiva | mm | 3000 |
Velocidad de flexión (máx.) | ° / seg | 60 |
Precisión del ángulo de flexión | ° | ± 0,10 |
Motor del sistemaPoder | KW | 4 |
HidráulicoBomba Volumen | L | 17 |
Max. Presión | Mpa | 16 |
L * W * H (dimensión de embalaje) | mm | 3200 *700 * 1300 |
Peso de la máquina | T | Aproximadamente 1,5 |
ØConfiguración del sistema de control hidráulico y electrónico
Nombre | Fabricante |
Motor hidraulico | Alemania Siemens （BEIDE） o Runmali |
Bomba hidráulica | Wuxi Tuoli |
Válvula hidráulica | Japón Yuken （Importado） |
Tablero de aceite | Taiwan Shanghong（Importado） |
Cilindro | Llevar a la fuerzaQifan |
Tubo de aceite | Zhejiang |
Pantalla táctil | TaiwánWeinview（Importado) |
SOCIEDAD ANÓNIMA | Japón Mitsubishi （Importado） |
Controlador de ángulo | Japón Nemicon （Importado） |
Interruptor de potencia | Taiwán Mingwei |
Contactor | Schneider |
Transformador | Wuxi XINYU |
