GM-140CNC-2A-1S
GMACC
8462219000
Característica de la máquina
La serie se adaptó en particular a las exigencias profesionales del mercado mundial. Todas las piezas, estructura y caracteres son similares al estándar de ingeniería mecánica de Europa. Nuestra experiencia profesional y planos de planos eléctricos, electrónicos, hidráulicos y mecánicos de empresas conocidas contribuyen a mejorar los sistemas de las máquinas para lograr un rendimiento preciso y atractivo.

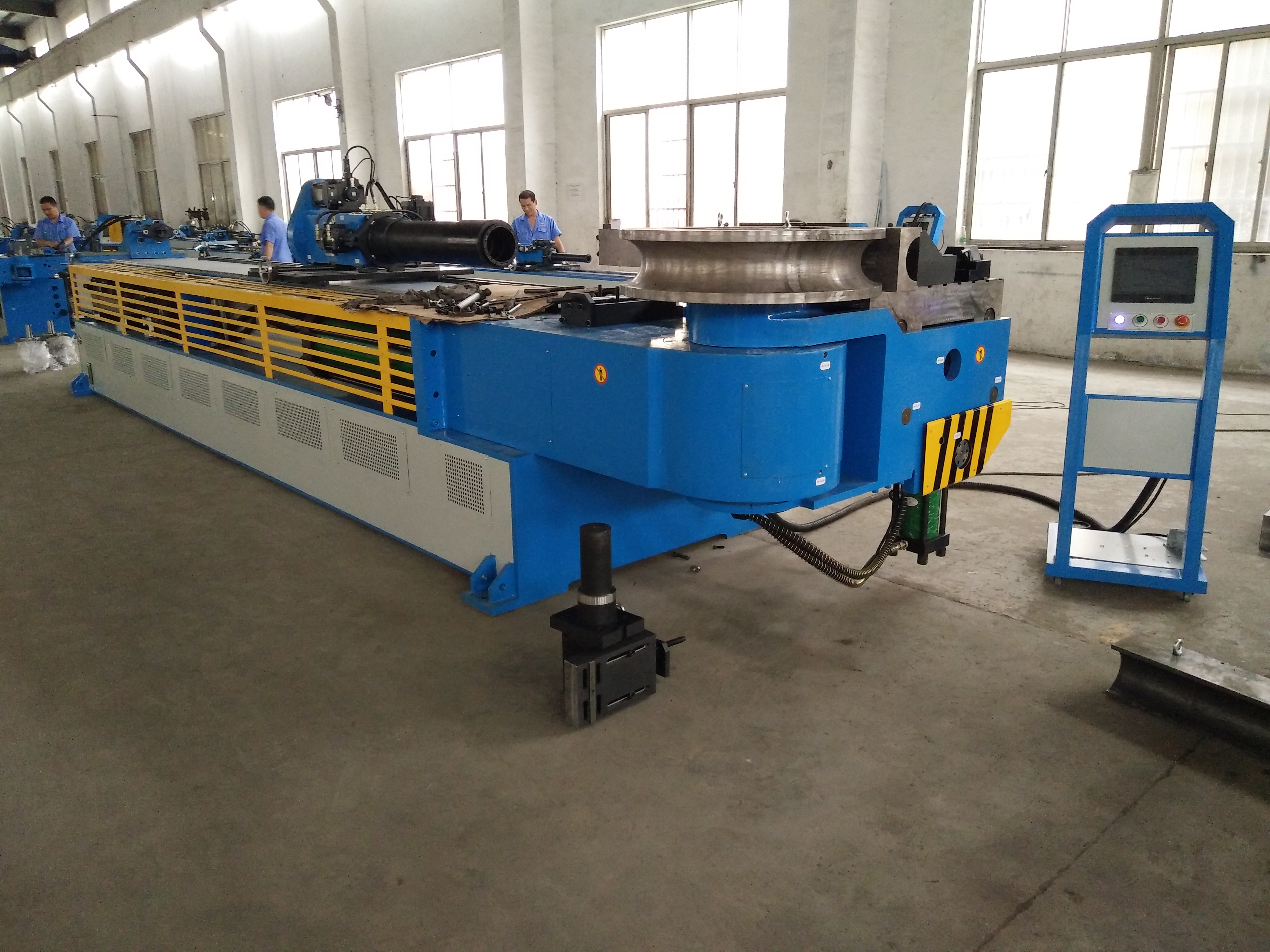

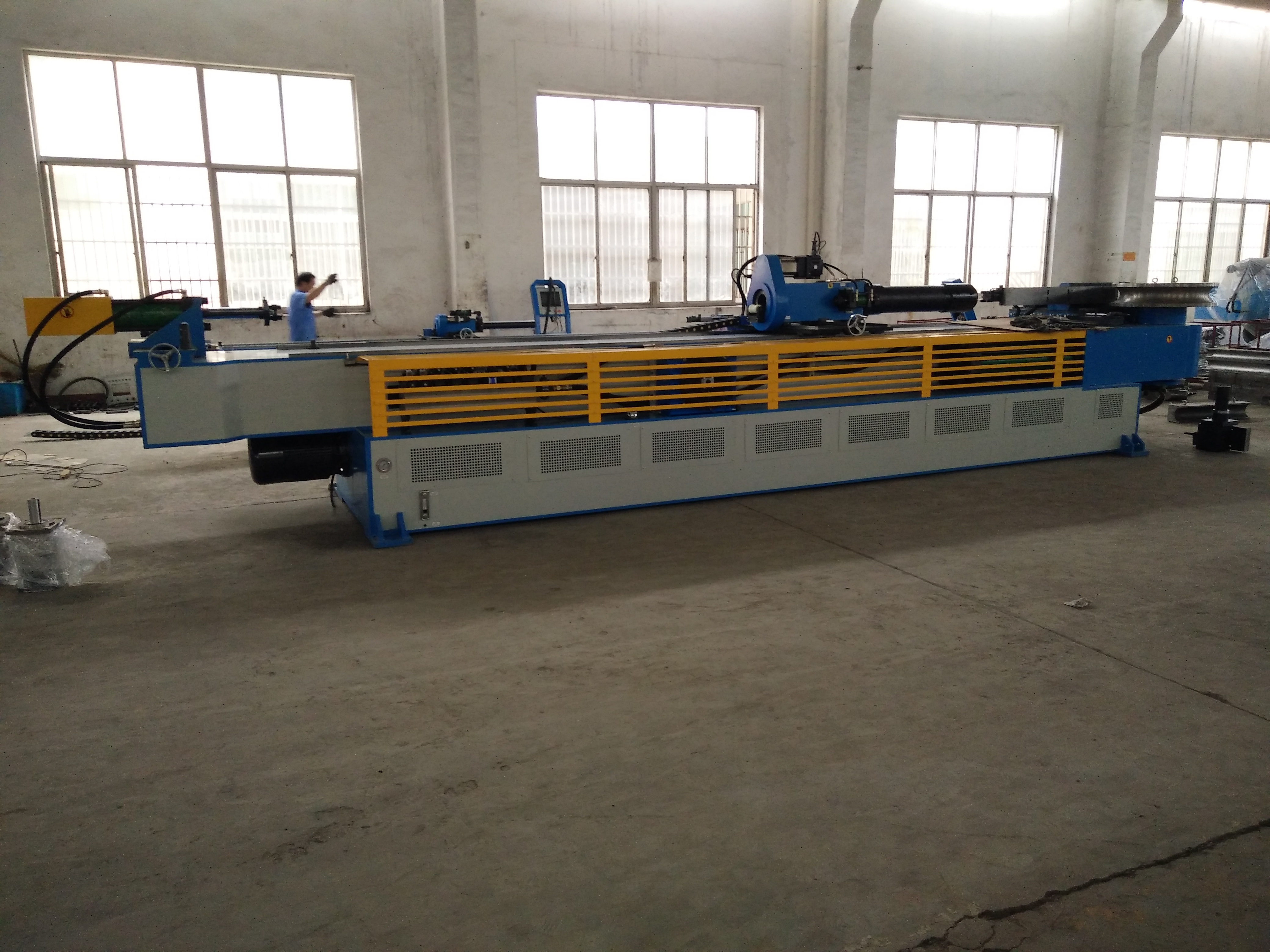

GM-SB-La máquina dobladora de tubos de un solo cabezal con control numérico de la serie CNC es el producto de la combinación de nuestra tecnología y la avanzada tecnología italiana, integrada con la máquina, el sistema hidráulico y la electricidad. Esta serie adopta un panel operativo de pantalla táctil VDU, que puede ingresar, almacenar y mostrar diversos datos y pedidos de plegado. Y, B, C tres coordenadas de movimiento bajo control de precisión por computadora industrial pueden realizar una flexión rápida del mandril encendido o apagado completamente automático, máquina CNC también con funciones avanzadas, como compensación de resorte de flexión de componentes, alarma de autodiagnóstico de errores, almacenamiento de memoria Después del apagado, lubricación automática y protección de seguridad. La tecnología avanzada, la alta confiabilidad de la automatización y el diseño integrado hacen de la máquina dobladora de tubos CNC la máquina procesadora de tubos de primera clase en el mundo.
Nombre | Unidad | Parámetro |
Tubo redondo de acero dulce | milímetros | ￠140*12 |
Acero inoxidable | milímetros | ￠140*6 |
Tubo redondo recocido de aleación ligera. | milímetros | ￠140*14 |
Tubo cuadrado de acero dulce | milímetros | 110*110*3 |
Tubo rectangular de acero dulce | milímetros | 115*105*3 |
Barra sólida redonda de acero dulce | milímetros | ￠75 |
Barra sólida cuadrada de acero dulce | milímetros | 65*65 |
Mín. radio de curvatura | milímetros | 50 |
Máx. Radio de curvatura (estándar) | milímetros | 600 |
Voladizo del cabezal (en el centro de flexión) | milímetros | 730 |
Altura de la cabeza (en el centro de flexión) | milímetros | 780 |
Altura del centro de flexión (desde el suelo) | milímetros | 1245 |
Máx. paso de barra dentro del posicionador POB | milímetros | 90 |
Carrera ajustable de sujeción | milímetros | 0-165 |
Carrera ajustable en hombros | milímetros | 500 |
Carrera ajustable de retracción del mandril | milímetros | 0-260 |
Máx. Ángulo de flexión | ° | 190° |
ThrDistancia efectiva suficiente | milímetros | 5200 |
Velocidad de flexión (máx.) | °/seg | 12 |
Máx. velocidad de rotación (eje Z) | °/seg | 120 |
Máx. alimentarvelocidad de giro (eje X.) | mm/seg | 400 |
Precisión del ángulo de flexión | ° | ±0,10 |
Ángulo de rotación Precisión - eje Z | ° | ±0,10 |
Precisión de cambio: eje X | milímetros | ±0,10 |
Potencia del servomotor de rotación | kilovatios | 3 |
Alimentación de potencia del servomotor | kilovatios | 3 |
Motor del sistema Fuerza | kilovatios | 18.5 |
Hidráulico Bomba Volumen | L | 45 |
Máx. Presión | MPa | 16 |
L*W*H (Dimensión del embalaje) | milímetros | 6500*2000*1350 |
Peso de la máquina | T | ACERCA DE 9 |
Nombre | Fabricante |
Motor hidráulico | Alemania Siemens (Beide) o Runmali |
Bomba Hidráulica | Yuci Yuken/Wuxi Tuoli |
Válvula hidráulica | Yuken de Japón (importado) |
Tablero de vía de aceite | Taiwán Shanghong (importado) |
Cilindro | Shanghái Qifan |
pantalla táctil | Taiwán Weinview (importado) |
SOCIEDAD ANÓNIMA | Japón Mitsubishi (importado) |
Controlador de ángulo | Nemicon de Japón (importado) |
Cambiar de alimentación | Taiwán Mingwei |
Servomotor de rotación/alimentación | Japón Mitsubishi (importado) |
Transformador | Wuxi Xinyu |
contactor | Schneider |
Parámetro técnico principal
Nombre | Unidad | Parámetro |
Tubo redondo de acero dulce | milímetros | ￠76*3 |
Mín. radio de curvatura | milímetros | 30 |
Máx. Radio de curvatura (estándar) | milímetros | 350 |
Voladizo del cabezal (en el centro de flexión) | milímetros | 600 |
Altura de la cabeza (en el centro de flexión) | milímetros | 580 |
Altura del centro de flexión (desde el suelo) | milímetros | 1060 |
Máx. paso de barra dentro del posicionador POB | milímetros | 50 |
Carrera ajustable de sujeción | milímetros | 0-136 |
Carrera ajustable en hombros | milímetros | 300 |
Carrera ajustable de retracción del mandril | milímetros | 0-136 |
Máx. Ángulo de flexión | ° | 190° |
A través de la distancia efectiva | milímetros | 3800 |
Velocidad de flexión (máx.) | °/seg | 110 |
Máx. velocidad de rotación (eje Z) | °/seg | 160 |
Máx. velocidad de alimentación (eje X.) | mm/seg | 800 |
Precisión del ángulo de flexión | ° | ±0,10 |
Ángulo de rotación Precisión - eje Z | ° | ±0,10 |
Precisión de cambio: eje X | milímetros | ±0,10 |
Potencia del servomotor de flexión | kilovatios | 7 |
Potencia del servomotor de rotación | kilovatios | 1 |
Alimentación de potencia del servomotor | kilovatios | 3 |
Motor del sistema Fuerza | kilovatios | 5.5 |
Bomba Hidráulica Volumen | L | 19 |
Máx. Presión | MPa | 16 |
L*W*H (Dimensión del embalaje) | milímetros | 5000*1200*1350 |
Peso de la máquina | T | ACERCA DE 3.8 |
Configuración del sistema de control hidráulico y electrónico.
Nombre | Fabricante |
Motor hidráulico | Alemania Siemens (Beide) o Runmali |
Bomba Hidráulica | Wuxi Tuoli |
Válvula hidráulica | Yuken de Japón (importado) |
Tablero de vía de aceite | Taiwán Shanghong (importado) |
Cilindro | Shanghái Qifan |
tubo de aceite | Zhejiang |
pantalla táctil | Taiwán Weinview (importado) |
SOCIEDAD ANÓNIMA | Japón Mitsubishi (importado) |
servomotor | Japón Mitsubishi (importado) |
Controlador de ángulo | Nemicon de Japón (importado) |
Cambiar de alimentación | Taiwán MINGWEI |
contactor | Schneider |
Muestras de herramientas
