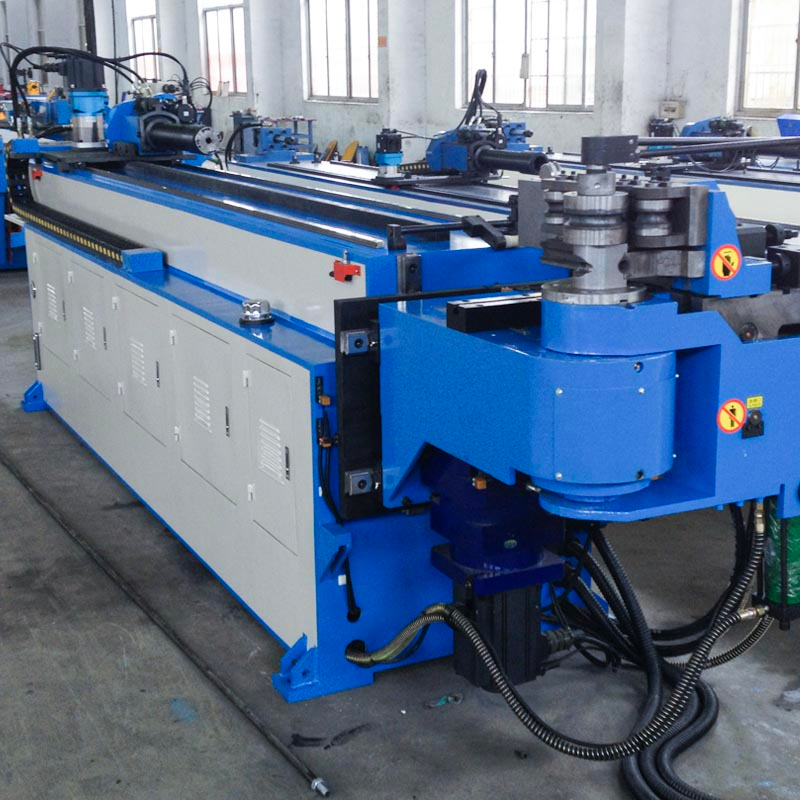

Control numérico totalmente automático GM-SB-50CNC-4A-2SV

Estado de Disponibilidad:
Cantidad:

Característica de la máquina

La dobladora de cabezal simple CNC serie GM-SB-50CNC es un producto que combina nuestra tecnología con tecnología italiana avanzada, que se combina con máquinas, energía hidráulica y eléctrica. Esta serie adopta un panel de operación de pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos de flexión y secuencias de coordenadas de movimiento Y, B y C bajo control de precisión por computadora industrial, que puede realizar la apertura o cierre completamente automático del mandril de doblado rápido del mandril, CNC La máquina también tiene características avanzadas como compensación de rebote de flexión de piezas, alarma de autodiagnóstico de fallas, almacenamiento de memoria de falla de energía, lubricación automática y protección de seguridad, etc. La máquina adopta flexión, alimentación, rotación, movimiento de molde de servomotor, puede doblarse con precisión y rapidez Dos radios diferentes del tubo, y tiene una función de doblado de empuje, puede doblar un gran radio del tubo, máquina dobladora profesional, de alta velocidad y completamente automática.

Parámetro técnico principal

Nombre

Unidad

Parámetro

Diámetro máximo de flexión de extracción

mm

50 * 2

Dibujar rango de radio de flexión

mm

20-250

Rango de radio de curvatura rodante

mm

6D-∞

Diferencia de radio entre dos capas

mm

50

Voladizo de la cabeza (en el centro de flexión)

mm

600

Altura de la cabeza (en el centro de flexión)

mm

400

Altura del centro de flexión (desde el suelo)

mm

960

Max. pasaje de la barra dentro del P.O.B. posicionador

mm

50

Carrera ajustable de sujeción

mm

0-90

Carrera ajustable de hombros

mm

256

Recorrido ajustable de retracción del mandril

mm

0-76

Max. Ángulo de flexión

°

190 °

A través de la distancia efectiva

mm

3200

Velocidad de flexión (máx.)

° / seg

160

Max. velocidad de rotación (eje Z)

° / seg

200

Max. Velocidad de alimentación (eje X.)

mm / seg

1000

Precisión del ángulo de flexión

°

± 0,10

Ángulo de rotación Precisión - eje Z

°

± 0,10

Precisión de cambio: eje X

mm

± 0,10

Flexión de potencia del servomotor

KW

5.5

Potencia del servomotor de rotación

KW

0.75

Alimentación de potencia del servomotor

KW

3

Potencia del servomotor de cambio de matriz

KW

0.75

Potencia del motor hidráulico

KW

4

Max. Presión

Mpa

16

L * W * H (dimensión de embalaje)

mm

4500 * 800 * 1300

Peso de la máquina

T

2.5


Configuración del sistema de control hidráulico y electrónico

Nombre

Fabricante

Motor hidraulico

Alemania Siemens (Beide) o Runmali

Bomba hidráulica

Wuxi Tuoli

Válvula hidráulica

Japón Yuken (Importado)

Tablero de aceite

Taiwán Shanghong (Importado)

Cilindro

Shanghai Qifan

Pantalla táctil

Taiwán Weinview (importado)

SOCIEDAD ANÓNIMA

Japón Mitsubishi (Importado)

Servo motor

Japón Mitsubishi (Importado)

Controlador de ángulo

Japón Nemicon (Importado)

Interruptor de potencia

Taiwán Mingwei

Contactor

Alemán SCHNEIDER

Transformador

Wuxi Xinyu


Muestras de herramientas

图片 2
