Cómo doblar tubos con una máquina dobladora de tubos

Para doblar la tubería con precisión, asegure el conducto metálico dentro del troquel correcto. A continuación, establece el radio de la línea central en su dobladora. Aplicas una presión constante para darle forma a la pieza. Finalmente, se calcula y compensa la recuperación elástica del material.

Hacer curvas limpias requiere una preparación cuidadosa. Debe hacer coincidir el tamaño del troquel directamente con el diámetro de su conducto. Mantenga siempre el material completamente plano dentro del marco de la máquina dobladora para que no se tuerza.

La seguridad es su principal objetivo mientras trabaja. Póngase equipo de protección personal antes de tocar los controles. Elimine siempre todos los peligros del espacio de trabajo alrededor de su máquina. Tener suficiente espacio abierto previene accidentes y protege su equipo.

Conclusiones clave

• Elija un tamaño de matriz que se ajuste perfectamente al diámetro de su tubería para evitar grietas en la superficie.

• Menos el número de recogida de la máquina desde la altura objetivo para marcar puntos de curvatura precisos.

• Configure su máquina en un ángulo ligeramente mayor para compensar el rebote del metal.

• Coloque un mandril flexible dentro de los tubos delgados para evitar que las paredes se derrumben mientras los dobla.

Selección y configuración de la máquina

Selección de troqueles para doblar tuberías

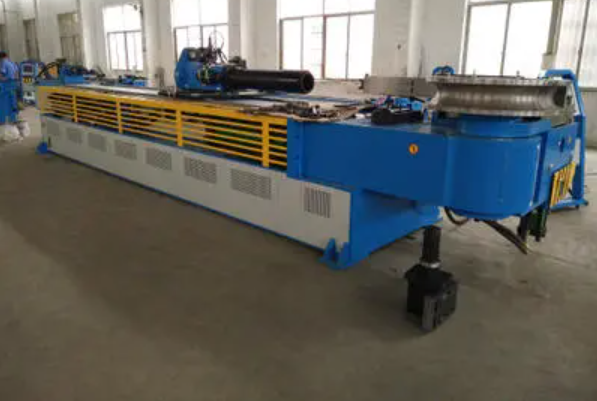

Debe elegir el troquel adecuado para curvar la tubería suavemente. Hacer coincidir su troquel con el diámetro exterior de su conducto metálico detiene grietas y arrugas. Los fabricantes de engranajes como GMACC Machinery construyen máquinas modernas utilizando tecnología europea de Italia MACC y STAR BEND. Sus modelos de dobladoras eléctricas ayudan a los trabajadores a configurar matrices exactas para trabajos de doblado de tubos personalizados. Las dobladoras manuales se adaptan a tareas livianas, mientras que las dobladoras CNC se encargan de trabajos de gran precisión. El doblado de paredes gruesas necesita entre 200 y 400 toneladas de fuerza, pero las paredes medianas necesitan entre 50 y 100 toneladas.

El factor de pared se encuentra dividiendo el diámetro exterior de su conducto por el espesor de la pared. Un factor de pared más alto muestra que su material tiene una pared más delgada. Las paredes delgadas aumentan la posibilidad de aplastamiento durante el doblado del tubo. Hacer coincidir la ranura del troquel con el tamaño del conducto mantiene el metal seguro en cada paso.

Preparación de materiales y diales

A continuación, prepara el conducto limpiando el metal. El polvo y la suciedad provocan un agarre débil dentro del marco de la dobladora. Luego coloca el conducto directamente en el troquel curvado. El uso de una dobladora hidráulica o una dobladora automática CNC le permite curvar conductos sin estropear su forma. Su dobladora le dará forma al metal suavemente si la configura correctamente.

Debe configurar los diales de la máquina según los valores de sus materiales. Los ajustes correctos protegen la resistencia de la pared de su conducto durante los trabajos activos de doblado de tubos. Las máquinas modernas utilizan servoaccionamientos y codificadores para fijar ángulos exactos.

La configuración adecuada del dial mantiene los límites del radio dentro de ±0,5 %, la ovalidad ≤3 % y el adelgazamiento de la pared ≤10–15 %.

Verifica cada dial dos veces antes de comenzar su tarea. La configuración cuidadosa evita que el material se resbale y mantiene los cortes exactos. Estos sencillos pasos garantizan formas limpias en todo momento.

Mediciones y Cálculos

Calcular el radio y las alturas del trozo

Encuentre las alturas de los trozos antes de doblar metal para obtener resultados precisos. Primero, calcula la altura total necesaria para la pierna de apoyo. A continuación, reste el valor de recogida del doblador de esa longitud final. Por ejemplo, un conducto EMT básico de 1/2 pulgada utiliza un trozo de compensación de 5 pulgadas. Restar 5 pulgadas de una altura total de 10 pulgadas deja una marca de trozo de 5 pulgadas. Las mediciones correctas de los conductos protegen la precisión de su trabajo en todos los trabajos.

Varios materiales de conductos y tamaños de tuberías necesitan números de compensación de trozos coincidentes. Debe verificar estos valores precisos en la tabla marcada en su dobladora.

Líneas de marcado y margen de recuperación elástica

Dibujas líneas en tu conducto para alinear tu equipo correctamente. Primero, marque la altura del trozo objetivo final en la tubería. Luego, mida hacia atrás hasta el extremo del conducto abierto usando su número de tensor. Por ejemplo, un troquel CLR de 4,5 pulgadas en una dobladora M600 2015+ necesita un valor de recogida de 5 1/4 pulgadas. Coloque otra línea aquí mismo para marcar el punto de inicio del bloque de abrazadera. Sostener el troquel doblador en esta línea crea verdaderas curvas de doblado de tubos. Mantener el conducto recto protege la resistencia general del metal.

El metal regresa a su forma inicial después de que cesa la presión de flexión. Esta reacción se soluciona agregando un pequeño margen de recuperación elástica durante el doblado activo del tubo. El acero con bajo contenido de carbono necesita un ajuste de 0,5° a 1° en la configuración estándar V=8T. El acero inoxidable 304 tiene un límite de elasticidad más alto, por lo que necesita un ajuste de 2° a 3°. La planificación del rebote del metal hace que doblar el conducto sea rápido y correcto. La configuración de los diales de su dobladora automática garantiza formas ordenadas para todo el trabajo de doblado de tubos. Su dobladora curva cada tubería de forma segura una vez instalada. Verifique dos veces su línea de conducto antes de encender la energía.

Guía de doblado paso a paso

Carga y nivelación de la tubería

Primero, desliza un mandril flexible dentro de tu tubo metálico. Actúa como soporte interior para doblar tubos hasta Ø159 mm. Coloque las bolas flexibles justo en el punto tangente de curvatura. Esto evita que las paredes se aplanen cuando la presión aprieta el metal. El mandril mantiene el conducto redondo mientras que los troqueles exteriores curvan la pieza.

Luego, coloque el conducto directamente en el marco de su dobladora. Marque el punto exacto de la tangente de curvatura en su superficie metálica. Mida hacia atrás desde esa marca usando el número de compensación fijo de su dobladora. Dibuja una línea clara para establecer la posición del bloque de abrazadera. Alinee esta marca justo contra el frente del bloque. Hacer esto asegura que la curva comience exactamente donde desea.

Mantenga el metal completamente plano dentro del marco de la máquina. Cuando utilice un doblador manual, alinee el conducto con la marca del pestillo del tubo. Sujételo suavemente antes de bajar cualquier troquel de rollo. En una dobladora de tracción giratoria, la rotación del mandril establece la dirección del material. Mantener las cosas rectas evita que se tuerzan mientras se dobla el tubo. Verifique nuevamente estas configuraciones para evitar el costoso desperdicio de metal.

Ejecutar curvas sin distorsión

Verifique la configuración completa de su máquina antes de comenzar a doblar. Calienta tu dobladora hidráulica ejecutando algunos ciclos en vacío. Deje la bomba en ralentí durante 3 a 5 minutos para calentar el aceite y limpiar el aire. Configure su primera prueba de funcionamiento a una velocidad lenta inferior al 10%. Una velocidad más lenta le da un control total sobre el equipo.

Ahora use una presión suave para doblar la tubería sin crear torceduras desagradables. Empuje los pedales o las palancas hidráulicas con movimientos constantes y cuidadosos. Mantenga las manos en los controles de dos manos para que no quede atrapado nada. Una fuerza suave mueve el brazo con un movimiento constante. Esto crea formas limpias sin ejercer una mala presión sobre el metal.

Observe de cerca su conducto mientras el doblador da forma a la curva. Un buen soporte evita que el metal se caiga o se doble en el interior. El mandril y la ranura del troquel trabajan juntos para proteger el espesor de la pared exterior. Una vez que alcance el ángulo correcto, suelte las palancas de control.

Apague toda la energía antes de sacar la pieza curva. Siga estrictas reglas de bloqueo de seguridad cada vez que cambie herramientas. Apague la energía, bloquee el sistema hidráulico y purgue la presión hasta llegar a energía cero. Estos pasos seguros mantienen su equipo para doblar tubos funcionando bien para trabajos posteriores. Un trabajo cuidadoso le permitirá doblar los conductos limpiamente en todo momento. Los hábitos seguros mantienen bajos los desechos metálicos en cada trabajo activo de doblado de tubos. Un buen control evita el desgaste excesivo de su dobladora durante el trabajo diario. Este simple cuidado le brinda excelentes resultados en cada proyecto.

Técnicas para doblar tramos y trozos de tuberías

Formando trozos de 90 grados

Hacer curvas cerradas de 90 grados significa evitar errores básicos al empezar. Vuelva a verificar sus líneas antes de aplicar fuerza a su metal.

• Líneas de observación o marcas de conducto incorrectas : saltar las guías de línea cambia el punto de partida a lo largo del camino.

• Falta de soporte de presión : Doblarse al aire libre sin respaldo provoca que el metal se deslice hacia adentro.

• Presión fuera de lugar : aplicar fuerza lejos del cabezal doblador aplasta la pared.

• Usar la herramienta incorrecta : Elegir una dobladora inadecuada arruina por completo su tipo de conducto específico.

• Cálculo de recogida incorrecto : Olvidar la longitud de recogida cambia la altura total de los trozos.

• Desalineación de la flecha : Hacer coincidir la flecha del doblador con marcas incorrectas arruina el posicionamiento general de la curva.

• Doblarse sobre una superficie inadecuada : Trabajar en terreno irregular crea curvas retorcidas en caminos rectos.

• Ignorar la recuperación elástica : saltarse el margen de curva adicional deja el ángulo final ligeramente corto.

Fabricación de compensaciones precisas

Para eliminar obstáculos, dé forma al metal utilizando ángulos planificados y espacios espaciados precisos. Calcule el espaciado entre marcas utilizando reglas de geometría simples. El multiplicador utiliza el valor cosecante del ángulo elegido: M = 1 / sin(θ) . No utilice 1 / tan(θ) ya que mide la distancia plana en lugar de la longitud real del metal. Multiplique la altura libre necesaria por M para encontrar las distancias de las líneas. Un paso de 4 pulgadas a 30° utiliza un multiplicador de 2,0 y necesita 8 pulgadas entre marcas. Un escalón de 6 pulgadas a 30° necesita marcas espaciadas a 12 pulgadas. Mida las rutas de diseño utilizando tablas de referencia estándar para acelerar la configuración matemática.

Los diferentes tamaños de ángulo producen cantidades de contracción predecibles durante las tareas activas de doblado de tubos.

Para hacer curvas una al lado de la otra se necesitan matemáticas básicas para mantener espacios iguales. Calcule los cambios de compensación para mantener el conducto completamente recto a través de espacios coincidentes.

Al dar forma a metal sobre obstáculos, utilice reglas estándar para formar una silla de montar de 3 puntos:

1. Mida la altura del obstáculo H, multiplíquela por 2,5 y marque ambos lados desde el centro.

2. Coloque la marca central en la línea de muesca y cúbrala 45°.

3. Muévase hacia una línea lateral, alinee la flecha, gire el metal 90° y haga una curva de 22,5°.

4. Dale la vuelta al metal, haz coincidir la segunda línea y curva otros 22,5°.

Los buenos hábitos para doblar tubos evitan las líneas torcidas a lo largo de su área de trabajo. El uso de configuraciones matemáticas exactas facilita el doblado de tubos y al mismo tiempo protege el marco del conducto. Domine estos pasos básicos para acelerar los trabajos al doblar conductos.

Solución de problemas de defectos comunes

Prevenir arrugas y torceduras

La prevención de arrugas en el radio interno comienza con la elección de la configuración de herramientas adecuada para su máquina. Deslice un mandril de tapón dentro de su tubería de metal si el espesor de la pared mide el 10% o menos del diámetro exterior. Los mandriles soportan metal siempre que el radio de curvatura sea inferior a tres veces el diámetro exterior. Un troquel limpiador curvo ayuda a suavizar las superficies internas en curvas cerradas que miden entre 1,5 y 2 veces el diámetro exterior. Estas piezas de soporte adicionales le permiten doblar tuberías limpiamente sin crear pliegues en la superficie. El uso de troqueles inadecuados arruina los conductos delgados mientras trabaja en la dobladora.

Debe ajustar las ubicaciones de las piezas para mantener un soporte fuerte dentro del material. Empuje siempre el mandril lo suficiente hacia adelante antes de comenzar a doblar. Dejar esta varilla demasiado hacia atrás permite que el metal sin soporte colapse en el interior. Baje el espacio entre la varilla y la pared para evitar que el metal se doble. A continuación, aumente lentamente la fuerza del troquel de presión hasta que todas las arrugas desaparezcan por completo. La aplicación de la presión adecuada sujeta el material firmemente contra la matriz dobladora durante la operación. Los trucos modernos para doblar tubos se basan en la alineación del troquel limpiador para evitar que el material se levante en los tramos de los conductos.

Corrección del aplanamiento y la desalineación

Se produce un aplanamiento excesivo cuando las paredes metálicas colapsan debido a intensas fuerzas de tracción. La configuración adecuada del mandril reduce el adelgazamiento de las paredes del 25 % a menos del 15 %. Las configuraciones de circuito cerrado en dobladoras eléctricas ofrecen alta precisión, alcanzando una repetibilidad angular de ±0,05° a ±0,15°. Herramientas láser especiales rastrean el rebote justo después de que finaliza cada giro. La corrección dinámica automatizada ajusta los ángulos futuros durante su proyecto de plegado completo. Verifique sus formas terminadas con transportadores digitales o herramientas Go/No-Go para detectar errores en su conducto.

Los errores de alineación física provienen de sus herramientas, su metal o errores de configuración básicos. Los estudios de casos de fábrica que utilizan el análisis Gemba demuestran que la capacitación de los trabajadores y el material de calidad aumentan las tasas de aprobación de las pruebas en un 35 %. Limpie las piezas sucias para evitar que el conducto metálico se deslice dentro de las abrazaderas. Pruebe la fuerza de la abrazadera con regularidad para que su alineación se mantenga afilada. Siempre bloquee el conducto directamente dentro del marco de la dobladora antes de encenderlo. La comprobación del metal en bruto detiene el aplastamiento inesperado antes de que comience. Una verificación cuidadosa mantiene todos los conductos precisos durante los trabajos de doblado de tubos grandes. Alinear su conducto correctamente garantiza resultados confiables en todos sus proyectos.

Usted inspecciona cuidadosamente su tubería terminada para verificar la calidad. Utilice un transportador digital para comprobar el ángulo de curvatura dentro de una tolerancia de ±0,5°. Coloque calibradores digitales a lo largo del vértice de la curva para probar la ovalidad. Un medidor de espesor ultrasónico controla el adelgazamiento de las paredes, manteniendo las pérdidas por debajo del límite de rechazo del 10%. Finalmente, complete una verificación visual para confirmar que no haya grietas en la superficie ni arrugas en el intradós a lo largo de su conducto.

Usted registra cada ángulo de curvatura, longitud de recogida y valor de recuperación elástica en su registro. El seguimiento de los registros del proceso le ayuda a calibrar su dobladora para ejecuciones futuras. Usted registra la identidad del conducto y el historial de calibración para cumplir con estándares como ASME B31.3. Los registros detallados le permiten repetir formas precisas en cada conducto nuevo utilizando su dobladora.

Preguntas frecuentes

¿Cómo se evita el aplanamiento interno al doblar tuberías de paredes delgadas?

Inserta un mandril flexible dentro de su tubo antes de doblarlo. Coloque las bolas flexibles justo en el punto tangente de curvatura. El mandril soporta las paredes interiores durante la aplicación de fuerza. Este soporte interno mantiene la pipa redonda y mantiene la ovalidad dentro del 3%.

¿Cuánto margen de recuperación elástica debería agregar para el acero inoxidable?

El acero inoxidable 304 tiene un límite de elasticidad alto. Debe ajustar el ángulo de su dobladora entre 2° y 3° para compensar el rebote del material. Verifique siempre su ángulo de curvatura con un transportador digital para mantener la precisión dentro de una tolerancia de ±0,5°.

¿Qué tamaño de troquel debería seleccionar para las dobladoras de tubos automáticas eléctricas?

Seleccione un troquel que coincida exactamente con el diámetro exterior de su tubo. Los equipos avanzados de fabricantes como GMACC Machinery utilizan ranuras de labios cautivos más profundas. Hacer coincidir la ranura del troquel protege la superficie exterior de la tubería y mantiene el adelgazamiento de la pared por debajo del 10% al 15%.

¿Cómo se calcula la marca inicial para un tramo de 90 grados?

Reste el valor de recogida de la dobladora de la altura total del trozo objetivo. Para una tubería EMT de 1/2 pulgada con una altura deseada de 10 pulgadas, reste el desplazamiento del trozo estándar de 5 pulgadas. Coloque la marca inicial exactamente a 5 pulgadas detrás del extremo del conducto.
