GM-SB-76CNC
GMACC
Descripción del producto
Características deMáquina

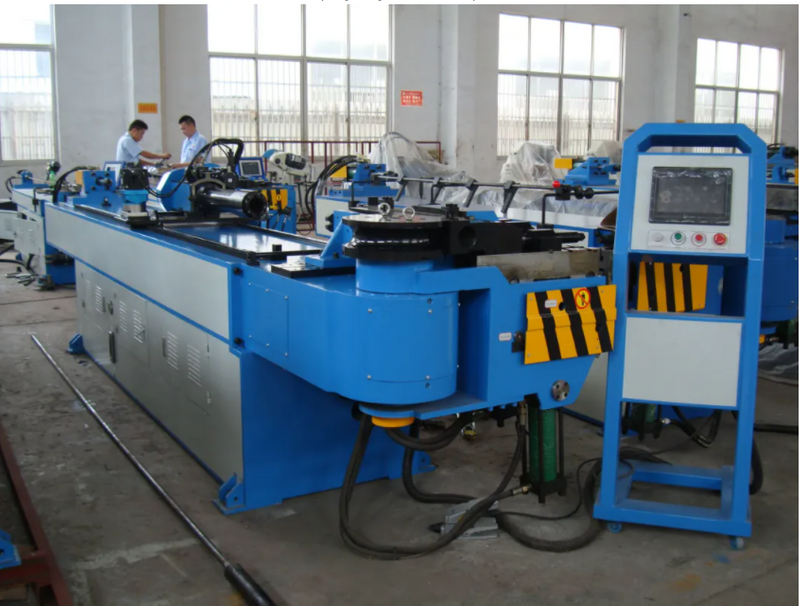

La máquina dobladora de tubos de un solo cabezal con control numérico serie GM-SB-76CNC es el producto de la combinación con nuestra tecnología y tecnología italiana avanzada, integrada con la máquina, la hidráulica y la electricidad. Esta serie adopta un panel operativo de pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos de flexión y ordenar, Y, B, C tres coordenadas de movimientos bajo control de precisión por computadora industrial pueden realizar un doblamiento rápido de mandril encendido o apagado automático , Máquina CNC también con funciones avanzadas, como componentes de compensación de flexión de resorte, alarma de autodiagnóstico de errores, almacenamiento de memoria después del apagado, lubricación automática y protección de seguridad.
| Nombre | Unidad | Parámetro |
| Tubo redondo de acero dulce | mm | ¢ 76 * 4 |
| Acero inoxidable | mm | ¢ 76 * 3 |
| Tubo redondo recocido de aleación ligera | mm | ¢ 76 * 6 |
| Tubo cuadrado de acero dulce | mm | 60 * 60 * 3 |
| Tubo rectangular de acero dulce | mm | 65 * 55 * 3 |
| Barra maciza redonda de acero dulce | mm | ¢ 35 |
| Barra maciza cuadrada de acero dulce | mm | 30 * 30 |
| Min. Radio de curvatura | mm | 30 |
| Max. Radio de curvatura (estándar) | mm | 350 |
| Voladizo de la cabeza (en el centro de flexión) | mm | 600 |
| Altura de la cabeza (en el centro de flexión) | mm | 580 |
| Altura del centro de flexión (desde el suelo) | mm | 1060 |
| Max. pasaje de la barra dentro del P.O.B. posicionador | mm | 50 |
| Carrera ajustable de sujeción | mm | 0-136 |
| Carrera ajustable de hombros | mm | 300 |
| Recorrido ajustable de retracción del mandril | mm | 0-136 |
| Max. Ángulo de flexión | ° | 190 ° |
| A través de la distancia efectiva | mm | 4000 |
| Velocidad de flexión (máx.) | ° / seg | 30 |
| Max. velocidad de rotación (eje Z) | ° / seg | 160 |
| Max. velocidad de alimentación (eje X.) | mm / seg | 800 |
| Precisión del ángulo de flexión | ° | ± 0,10 |
| Ángulo de rotación Precisión - eje Z | ° | ± 0,10 |
| Precisión de cambio: eje X | mm | ± 0,10 |
| Potencia del servomotor de rotación | KW | 1.5 |
| Alimentación de potencia del servomotor | KW | 1.5 |
| Potencia del motor del sistema | KW | 7.5 |
| Volumen de la bomba hidráulica | L | 23 |
| Max. Presión | Mpa | 16 |
| L * W * H (dimensión de embalaje) | mm | 4800 * 1200 * 1350 |
| Peso de la máquina | T | ACERCA DE 3.5 |
| Nombre | Fabricante |
| Motor hidraulico | Alemania Siemens (Beide) o Runmali |
| Bomba hidráulica | Wuxi Tuoli |
| Válvula hidráulica | Japón Yuken (importado) |
| Tablero de aceite | Taiwán Shanghong (importado) |
| Cilindro | Shanghai Qifan |
| Pantalla táctil | Taiwán Weinview (importado) |
| SOCIEDAD ANÓNIMA | Japón Mitsubishi (importado) |
| Servo motor | Japón Mitsubishi (importado) |
| Controlador de ángulo | Japón Nemicon (importado) |
| Contactor | Alemán SCHNEIDER |
| Transformador | Wuxi Xinyu |
Abrazadera de matriz de doblado Die Die Presión
Mandril Wiper Die (opcional)
