Dobladora de tubos cuadrados de acero inoxidable de un solo cabezal GM-SB-63CNC

Estado de Disponibilidad:
Cantidad:
  • GM-63CNC-2A-1S

  • GMACC

  • 8462219000

Característica de la máquina

Dobladora de tubos cuadrados de acero inoxidable de un solo cabezal GM-SB-63CNC


Somos una empresa conjunta chino-italiana, establecida hace más de 20 años, hacemos negocios tanto nacionales como extranjeros, tenemos agentes en muchos países, como México, Polonia, Vietnam, etc.

Parámetro técnico principal

Nombre

Unidad

Parámetro

Tubo redondo de acero dulce

mm

¢ 63 * 3

Acero inoxidable

mm

¢ 63 * 2

Tubo redondo recocido de aleación ligera

mm

¢ 63 * 5

Tubo cuadrado de acero dulce

mm

50 * 50 * 2,5

Tubo rectangular de acero dulce

mm

50 * 45 * 2,5

Barra maciza redonda de acero dulce

mm

¢ 25

Barra maciza cuadrada de acero dulce

mm

20 * 20

Min. Radio de curvatura

mm

25

Max. Radio de curvatura (estándar)

mm

300

Voladizo de la cabeza (en el centro de flexión)

mm

600

Altura de la cabeza (en el centro de flexión)

mm

580

Altura del centro de flexión (desde el suelo)

mm

1060

Max. pasaje de la barra dentro del P.O.B. posicionador

mm

50

Carrera ajustable de sujeción

mm

0-136

Carrera ajustable de hombros

mm

300

Recorrido ajustable de retracción del mandril

mm

0-136

Max. Ángulo de flexión

°

190 °

Thrsuficiente distancia efectiva

mm

4000

Velocidad de flexión (máx.)

° / seg

30

Max. velocidad de rotación (eje Z)

° / seg

160

Max. velocidad de cambio (eje X.)

mm / seg

800

Precisión del ángulo de flexión

°

± 0,10

Ángulo de rotación Precisión - eje Z

°

± 0,10

Precisión de cambio: eje X

mm

± 0,10

Potencia del servomotor de rotación

KW

1

Alimentación de potencia del servomotor

KW

1

Motor del sistemaPoder

KW

5.5

HidráulicoBomba Volumen

L

19

Max. Presión

Mpa

16

L * W * H (dimensión de embalaje)

mm

4500 * 1200 * 1350

Peso de la máquina

T

ACERCA DE 3.0

ØConfiguración del sistema de control hidráulico y electrónico

Nombre

Fabricante

Motor hidraulico

Alemania Siemens (Beide) / Runmali

Bomba hidráulica

Wuxi Tuoli

Válvula hidráulica

Japón Yuken

Tablero de aceite

Taiwán Shanghong

Cilindro

Llevar a la fuerzaQifan

Pantalla táctil

TaiwánWeinview

SOCIEDAD ANÓNIMA

Japón Mitsubishi

Controlador de ángulo

Japón Nemicon

Interruptor de potencia

Taiwán Mingwei

Contactor

Alemán SCHNEIDER

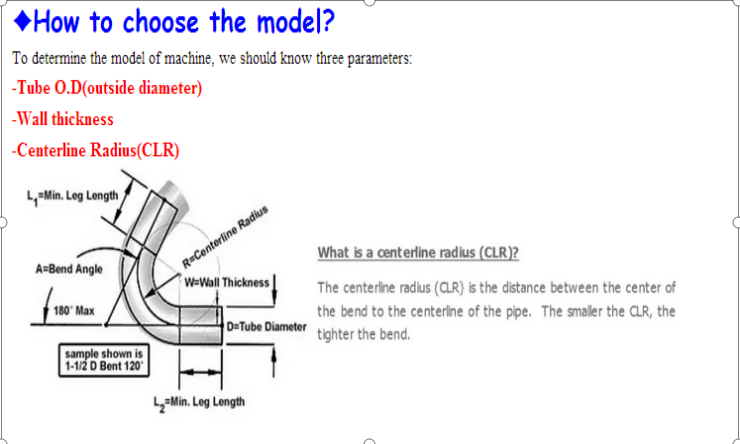

Dobladora de un solo cabezal

Dobladora de tubos

Parámetro técnico principal

Nombre

Unidad

Parámetro

Tubo redondo de acero dulce

mm

¢ 63 * 3

Acero inoxidable

mm

¢ 63 * 2

Tubo redondo recocido de aleación ligera

mm

¢ 63 * 5

Tubo cuadrado de acero dulce

mm

50 * 50 * 2,5

Tubo rectangular de acero dulce

mm

50 * 45 * 2,5

Barra maciza redonda de acero dulce

mm

¢ 25

Barra maciza cuadrada de acero dulce

mm

20 * 20

Min. Radio de curvatura

mm

25

Max. Radio de curvatura (estándar)

mm

300

Voladizo de la cabeza (en el centro de flexión)

mm

600

Altura de la cabeza (en el centro de flexión)

mm

580

Altura del centro de flexión (desde el suelo)

mm

1060

Max. pasaje de la barra dentro del P.O.B. posicionador

mm

50

Carrera ajustable de sujeción

mm

0-136

Carrera ajustable de hombros

mm

300

Recorrido ajustable de retracción del mandril

mm

0-136

Max. Ángulo de flexión

°

190 °

A través de la distancia efectiva

mm

4000

Velocidad de flexión (máx.)

° / seg

30

Max. velocidad de rotación (eje Z)

° / seg

160

Max. velocidad de cambio (eje X.)

mm / seg

800

Precisión del ángulo de flexión

°

± 0,10

Ángulo de rotación Precisión - eje Z

°

± 0,10

Precisión de cambio: eje X

mm

± 0,10

Potencia del servomotor de rotación

KW

1

Alimentación de potencia del servomotor

KW

1

Potencia del motor del sistema

KW

5.5

Volumen de la bomba hidráulica

L

19

Max. Presión

Mpa

16

L * W * H (dimensión de embalaje)

mm

4500 * 1200 * 1350

Peso de la máquina

T

ACERCA DE 3.0


Configuración del sistema de control hidráulico y electrónico

Nombre

Fabricante

Motor hidraulico

Alemania Siemens (Beide) / Runmali

Bomba hidráulica

Wuxi Tuoli

Válvula hidráulica

Japón Yuken

Tablero de aceite

Taiwán Shanghong

Cilindro

Shanghai Qifan

Pantalla táctil

Taiwán Weinview

SOCIEDAD ANÓNIMA

Japón Mitsubishi

Controlador de ángulo

Japón Nemicon

Interruptor de potencia

Taiwán Mingwei

Contactor

Alemán SCHNEIDER


Muestras de flexión

图片 2

Muestras de herramientas

图片 2
