GM-76CNC-2A-1S
GMACC
8462219000
Característica de la máquina

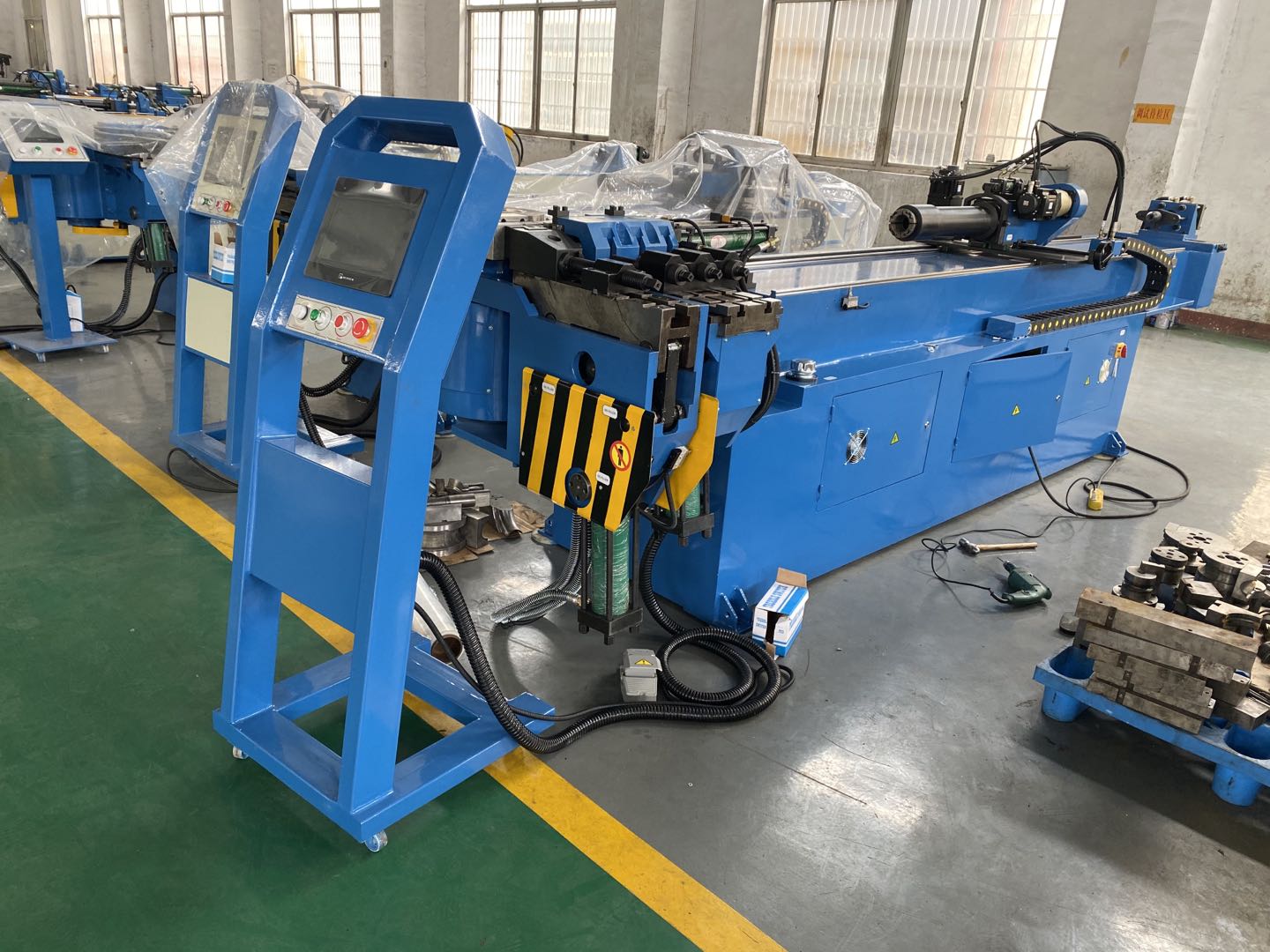

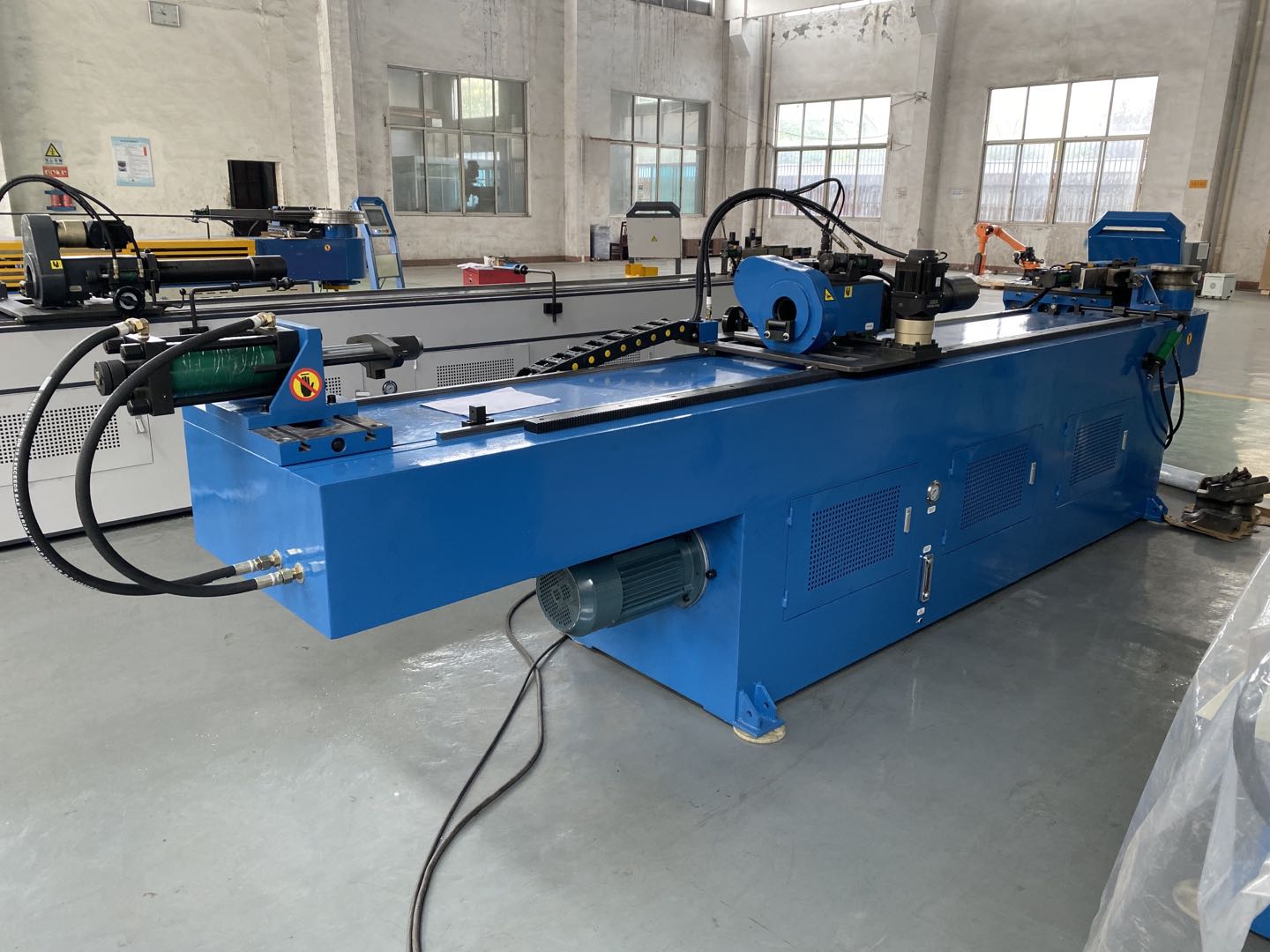

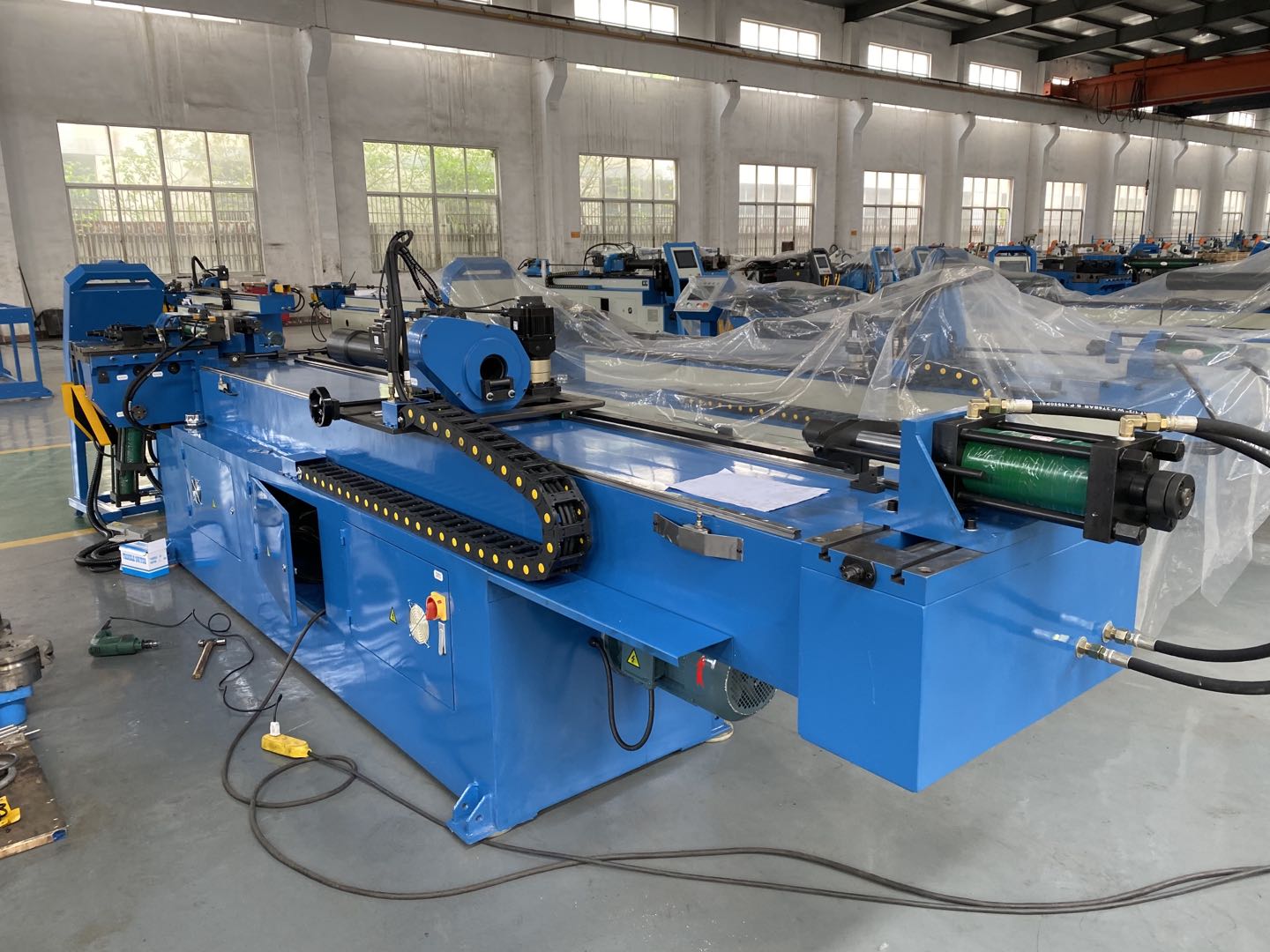

GM-SB-76La máquina dobladora de tubos de un solo cabezal de control numérico de la serie CNC es el producto de la combinación con nuestra tecnología y tecnología italiana avanzada, integrada con la máquina, la hidráulica y la electricidad. Esta serie adopta el panel operativo de pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos de flexión y ordenar, Y, B, C tres coordenadas de Los movimientos bajo control de precisión por computadora industrial pueden realizar un plegado rápido de mandril encendido o apagado completamente automático, máquina CNC también con funciones avanzadas, como componentes que doblan resorte compensación de retroceso, alarma de autodiagnóstico de errores, almacenamiento de memoria después del apagado, lubricación automática y protección de seguridad.
Nombre | Unidad | Parámetro |
Tubo redondo de acero dulce | mm | ￠76*4 |
Acero inoxidable | mm | ￠76*3 |
Tubo redondo recocido de aleación ligera | mm | ￠76*6 |
Tubo cuadrado de acero dulce | mm | 60 *60 *3 |
Tubo rectangular de acero dulce | mm | 65 *55*3 |
Barra maciza redonda de acero dulce | mm | ￠35 |
Barra maciza cuadrada de acero dulce | mm | 30*30 |
Min. Radio de curvatura | mm | 30 |
Max. Radio de curvatura (estándar) | mm | 350 |
Saliente de la cabeza (en el centro de flexión) | mm | 600 |
Altura de la cabeza (en el centro de flexión) | mm | 580 |
Altura del centro de flexión (desde el suelo) | mm | 1060 |
Max. pasaje de la barra dentro del P.O.B. posicionador | mm | 50 |
Carrera ajustable de sujeción | mm | 0-136 |
Carrera ajustable de hombros | mm | 300 |
Recorrido ajustable de retracción del mandril | mm | 0-136 |
Max. Ángulo de flexión | ° | 190 ° |
ThrDistancia efectiva suficiente | mm | 4000 |
Velocidad de flexión (máx.) | ° / seg | 30 |
Max. velocidad de rotación (eje Z) | ° / seg | 160 |
Max.alimentarvelocidad de ing (eje X.) | mm / seg | 800 |
Precisión del ángulo de flexión | ° | ± 0,10 |
Ángulo de rotación Precisión - eje Z | ° | ± 0,10 |
Precisión de cambio: eje X | mm | ± 0,10 |
Potencia del servomotor de rotación | KW | 1.5 |
Alimentación de potencia del servomotor | KW | 1.5 |
Motor del sistemaPoder | KW | 7.5 |
HidráulicoBomba Volumen | L | 23 |
Max. Presión | Mpa | 16 |
L * W * H (dimensión de embalaje) | mm | 4800 * 1200 * 1350 |
Peso de la máquina | T | ACERCA DE 3.5 |
Nombre | Fabricante |
Motor hidraulico | Alemania Siemens （Beide） o Runmali |
Bomba hidráulica | Wuxi Tuoli |
Válvula hidráulica | Japón Yuken （Importado） |
Tablero de aceite | Taiwán Shanghong （Importado） |
Cilindro | Shanghai Qifan |
Pantalla táctil | Taiwán Weinview （importado) |
SOCIEDAD ANÓNIMA | Japón Mitsubishi （Importado） |
Servo motor | Japón Mitsubishi （Importado） |
Controlador de ángulo | Japón Nemicon （Importado） |
Contactor | Alemán SCHNEIDER |
Transformador | Wuxi Xinyu |
Parámetro técnico principal
Nombre | Unidad | Parámetro |
Tubo redondo de acero dulce | mm | ￠ 76 * 4 |
Acero inoxidable | mm | ￠ 76 * 3 |
Tubo redondo recocido de aleación ligera | mm | ￠ 76 * 6 |
Tubo cuadrado de acero dulce | mm | 60 * 60 * 3 |
Tubo rectangular de acero dulce | mm | 65 * 55 * 3 |
Barra maciza redonda de acero dulce | mm | ￠ 35 |
Barra maciza cuadrada de acero dulce | mm | 30 * 30 |
Min. Radio de curvatura | mm | 30 |
Max. Radio de curvatura (estándar) | mm | 350 |
Voladizo de la cabeza (en el centro de flexión) | mm | 600 |
Altura de la cabeza (en el centro de flexión) | mm | 580 |
Altura del centro de flexión (desde el suelo) | mm | 1060 |
Max. pasaje de la barra dentro del P.O.B. posicionador | mm | 50 |
Carrera ajustable de sujeción | mm | 0-136 |
Carrera ajustable de hombros | mm | 300 |
Recorrido ajustable de retracción del mandril | mm | 0-136 |
Max. Ángulo de flexión | ° | 190 ° |
A través de la distancia efectiva | mm | 4000 |
Velocidad de flexión (máx.) | ° / seg | 30 |
Max. velocidad de rotación (eje Z) | ° / seg | 160 |
Max. velocidad de alimentación (eje X.) | mm / seg | 800 |
Precisión del ángulo de flexión | ° | ± 0,10 |
Ángulo de rotación Precisión - eje Z | ° | ± 0,10 |
Precisión de cambio: eje X | mm | ± 0,10 |
Potencia del servomotor de rotación | KW | 1.5 |
Alimentación de potencia del servomotor | KW | 1.5 |
Potencia del motor del sistema | KW | 7.5 |
Volumen de la bomba hidráulica | L | 23 |
Max. Presión | Mpa | 16 |
L * W * H (dimensión de embalaje) | mm | 4800 * 1200 * 1350 |
Peso de la máquina | T | ACERCA DE 3.5 |
Configuración del sistema de control hidráulico y electrónico
Nombre | Fabricante |
Motor hidraulico | Alemania Siemens （Beide） o Runmali |
Bomba hidráulica | Wuxi Tuoli |
Válvula hidráulica | Japón Yuken （Importado） |
Tablero de aceite | Taiwán Shanghong （Importado） |
Cilindro | Shanghai Qifan |
Pantalla táctil | Taiwán Weinview （importado) |
SOCIEDAD ANÓNIMA | Japón Mitsubishi （Importado） |
Servo motor | Japón Mitsubishi （Importado） |
Controlador de ángulo | Japón Nemicon （Importado） |
Contactor | Alemán SCHNEIDER |
Transformador | Wuxi Xinyu |
