Venta caliente CNC completamente automática dobladora de tubos de acero GM-76CNC-2A-1S

Estado de Disponibilidad:
Cantidad:
  • GM-76CNC-2A-1S

  • GMACC

  • 8462219000

Descripción del producto

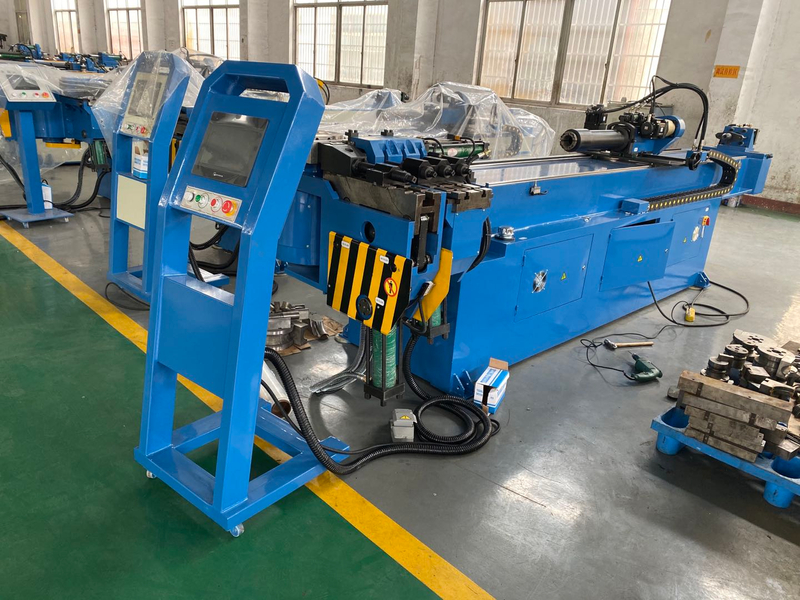

Dobladora de tubos de carretilla de un solo cabezal GM-76CNC-2A-1S


ØCaracterísticas de la máquina

GM-SB-76La máquina dobladora de tubos de un solo cabezal de control numérico de la serie CNC es el producto de la combinación con nuestra tecnología y tecnología italiana avanzada, integrada con la máquina, la hidráulica y la electricidad. Esta serie adopta el panel operativo de pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos de flexión y ordenar, Y, B, C tres coordenadas de Los movimientos bajo control de precisión por computadora industrial pueden realizar un plegado rápido de mandril encendido o apagado completamente automático, máquina CNC también con funciones avanzadas, como componentes que doblan resorte compensación de retroceso, alarma de autodiagnóstico de errores, almacenamiento de memoria después del apagado, lubricación automática y protección de seguridad.

ØParámetro técnico principal

Nombre

Unidad

Parámetro

Tubo redondo de acero dulce

mm

76*4

Acero inoxidable

mm

76*3

Tubo redondo recocido de aleación ligera

mm

76*6

Tubo cuadrado de acero dulce

mm

60 *60 *3

Tubo rectangular de acero dulce

mm

65 *55*3

Barra maciza redonda de acero dulce

mm

35

Barra maciza cuadrada de acero dulce

mm

30*30

Min. Radio de curvatura

mm

30

Max. Radio de curvatura (estándar)

mm

350

Voladizo de la cabeza (en el centro de flexión)

mm

600

Altura de la cabeza (en el centro de flexión)

mm

580

Altura del centro de flexión (desde el suelo)

mm

1060

Max. pasaje de la barra dentro del P.O.B. posicionador

mm

50

Carrera ajustable de sujeción

mm

0-136

Carrera ajustable de hombros

mm

300

Recorrido ajustable de retracción del mandril

mm

0-136

Max. Ángulo de flexión

°

190 °

Thrsuficiente distancia efectiva

mm

4000

Velocidad de flexión (máx.)

° / seg

30

Max. velocidad de rotación (eje Z)

° / seg

160

Max.alimentarvelocidad de ing (eje X.)

mm / seg

800

Precisión del ángulo de flexión

°

± 0,10

Ángulo de rotación Precisión - eje Z

°

± 0,10

Precisión de cambio: eje X

mm

± 0,10

Potencia del servomotor de rotación

KW

1.5

Alimentación de potencia del servomotor

KW

1.5

Motor del sistemaPoder

KW

7.5

HidráulicoBomba Volumen

L

23

Max. Presión

Mpa

16

L * W * H (dimensión de embalaje)

mm

4800 * 1200 * 1350

Peso de la máquina

T

ACERCA DE 3.5


ØConfiguración del sistema de control hidráulico y electrónico

Nombre

Fabricante

Motor hidraulico

Alemania Siemens (Beide) o Runmali

Bomba hidráulica

Wuxi Tuoli

Válvula hidráulica

Japón Yuken (Importado)

Tablero de aceite

Taiwán ShanghongImportado

Cilindro

Llevar a la fuerzaQifan

Pantalla táctil

TaiwánWeinviewImportado)

SOCIEDAD ANÓNIMA

Japón Mitsubishi (Importado)

Servo motor

Japón Mitsubishi (Importado)

Controlador de ángulo

Japón Nemicon (Importado)

Contactor

Alemán SCHNEIDER

Transformador

Wuxi Xinyu
