GM-SB-76CNC
GMACC
Descripción del producto

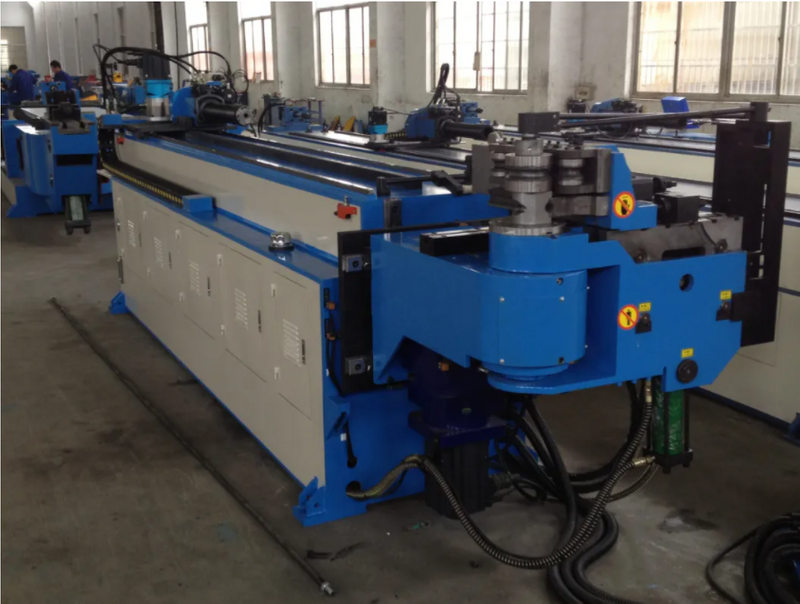

La máquina dobladora de tubos de un solo cabezal con control numérico serie GM-SB-76CNC es el producto de la combinación con nuestra tecnología y tecnología italiana avanzada, integrada con la máquina, la hidráulica y la electricidad. Esta serie adopta un panel operativo de pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos de flexión y ordenar, Y, B, C tres coordenadas de movimientos bajo control de precisión por computadora industrial pueden realizar un doblamiento rápido de mandril encendido o apagado automático , Máquina CNC también con funciones avanzadas, como componentes de compensación de flexión de resorte, alarma de autodiagnóstico de errores, almacenamiento de memoria después del apagado, lubricación automática y protección de seguridad. La máquina adopta la flexión del servomotor.,alimentación,Girar y mover el molde, puede doblar los tubos de dos radios diferentes con precisión y rapidez, y con la función de empujar la flexión, que puede doblar el tubo con un radio grande, es profesional,alta velocidad,dobladora completamente automática.
| Nombre | Unidad | Parámetro |
| Max. Capacidad de flexión | mm | 76 * 3 |
| Capacidad máx. De flexión por empuje | mm | 50 * 2 |
| Radio de flexión máx. De estirado | mm | 30-350 |
| Radio de flexión máx. De flexión por empuje | mm | 6D ~ ∞ |
| Tolerancia R entre dos moldes | mm | 80 |
| Longitud efectiva sobre mandril | mm | 3800 |
| Longitud máxima de sujeción | mm | 50 |
| Max. Ángulo de flexión | ° | 190 |
| Velocidad de flexión | ° / seg | 110 |
| Velocidad de giro | ° / seg | 160 |
| Velocidad de alimentación | mm / seg | 800 |
| Precisión de flexión | ° | ± 0,10 |
| Precisión de giro | ° | ± 0,10 |
| Precisión de alimentación | mm | ± 0,10 |
| Girar la potencia del servomotor | kW | 1.5 |
| Potencia del servomotor Benging | kW | 7.5 |
| Alimentación de potencia del servomotor | kW | 3 |
| Potencia del servomotor del molde móvil | kW | 1.5 |
| Potencia del motor del sistema | kW | 5.5 |
| Max. Presión | Mpa | 16 |
| L * W * H (dimensión de embalaje) | mm | 5000 * 1200 * 1350 |
| Peso | T | Aproximadamente 3.8 |
| Nombre | Fabricante |
| Motor hidraulico | Alemania Siemens (Beide) o Runmali |
| Bomba hidráulica | Wuxi Tuoli |
| Válvula hidráulica | Japón Yuken |
| Tablero de aceite | Taiwán Shanghong |
| Cilindro | Shanghai Qifan |
| Pantalla táctil | Taiwán Weinview (importado) |
| SOCIEDAD ANÓNIMA | Japón Mitsubishi (importado) |
| Servo motor | Japón Mitsubishi (importado) |
| Controlador de ángulo | Japón Nemicon (importado) |
| Interruptor de potencia | Taiwán Mingwei |
| Reductor de flexión | HENGTE / |
| Reductor giratorio | |
| Reductor de alimentación | |
| Contactor | SCHNEIDER |
| Otras partes eléctricas | Alemán SCHNEIDER, Omron, Taiwán SHILIN (importado) |
