GM-38NCB
GMACC
8461500090
Descripción del Producto
Característica de la máquina

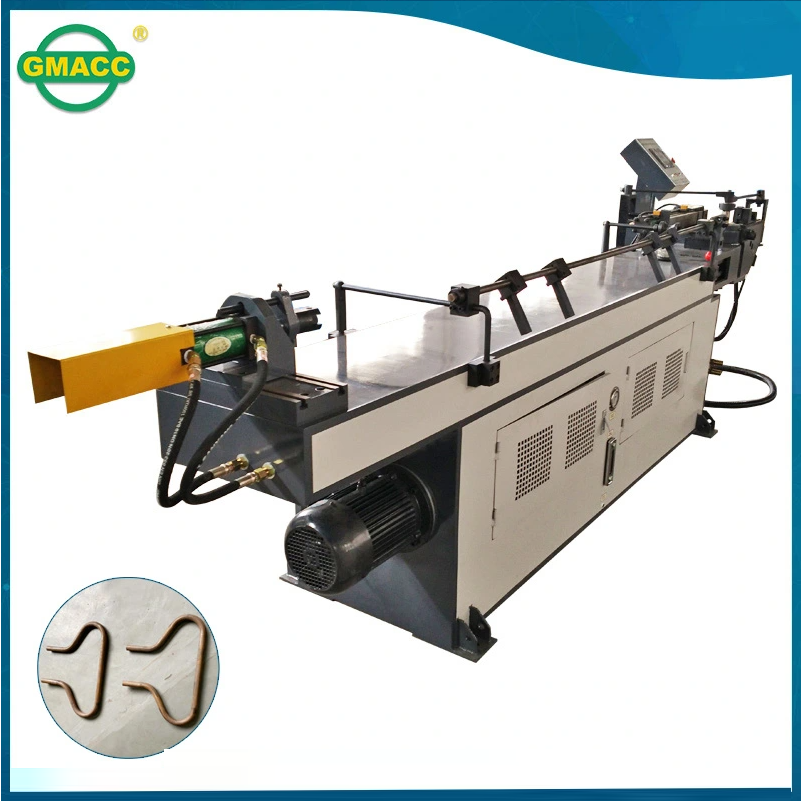

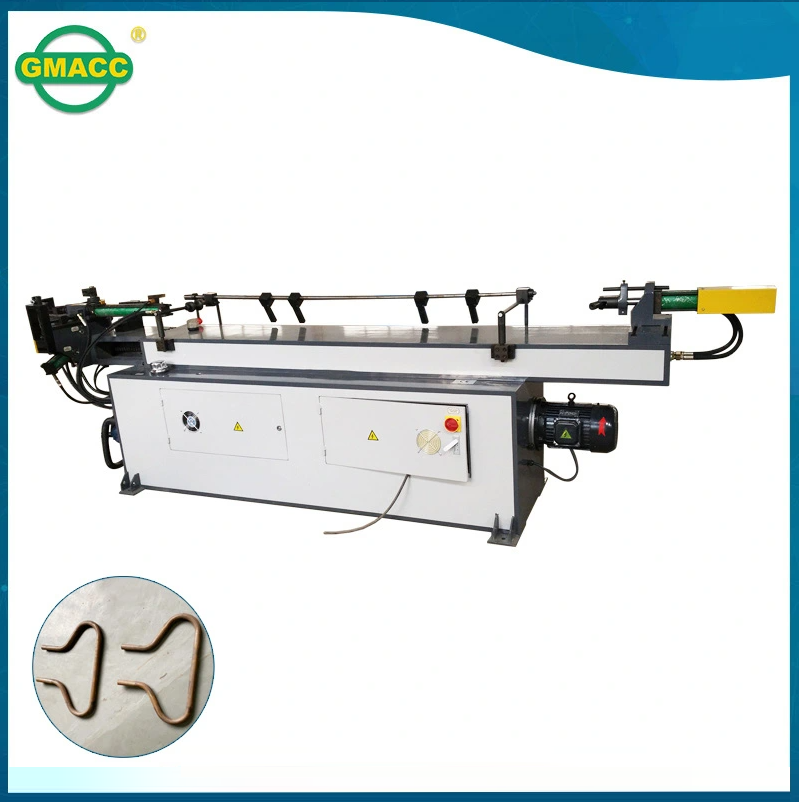

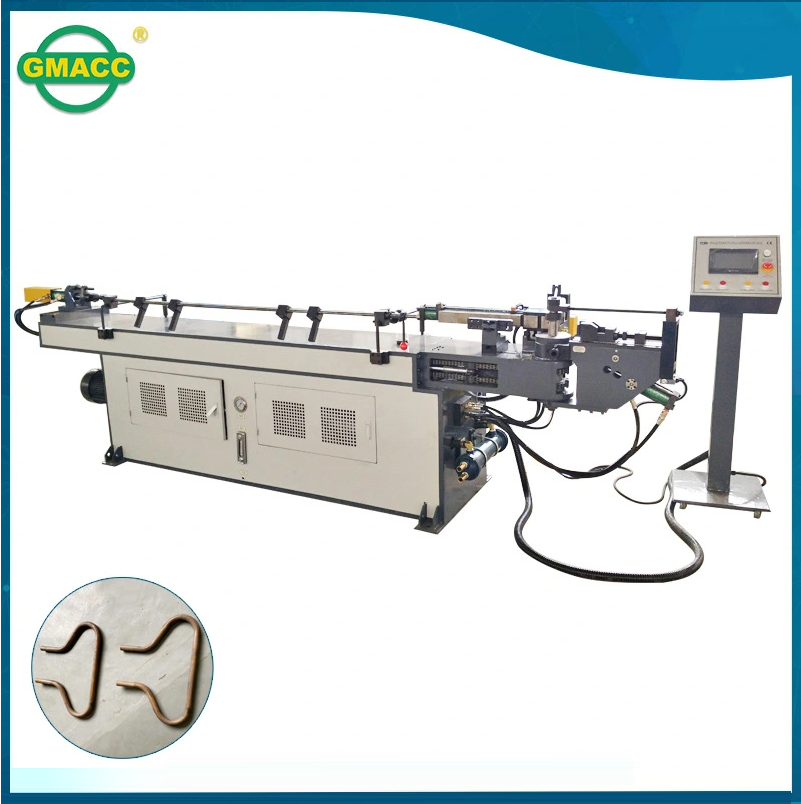

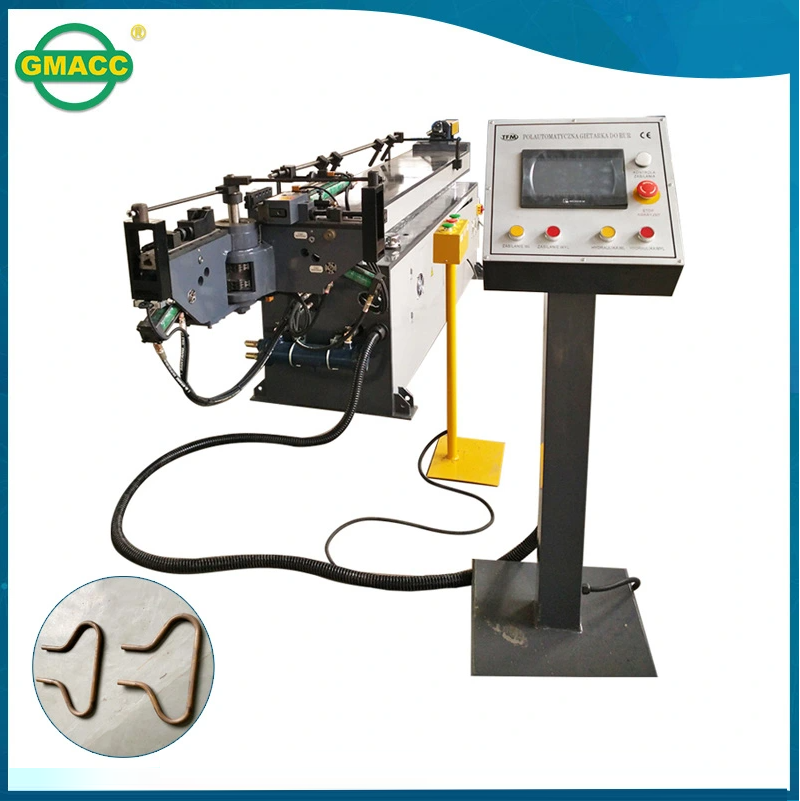

Accionamiento totalmente hidráulico, controlado por PLC con pantalla táctil o texto Máquina dobladora de tubos, equipada con dispositivos de sujeción de tubos, molde guía, mandril, resistente a arrugas, empuje asistido, doblado de tubos, etc. Bajo operación hidráulica, este profesional, de alta velocidad y económico La máquina dobladora de tubos europea puede doblar varios dimensión Tanto los tubos metálicos de forma normal como anormal y los ángulos de flexión se controlan mediante un codificador importado de alta precisión. lo que garantiza una alta precisión de esta máquina.
Parámetro técnico principal
| Nombre | Unidad | Parámetro |
| Tubo redondo de acero dulce | milímetros | 38*2 |
| Acero inoxidable | milímetros | 32*2 |
| Tubo redondo recocido de aleación ligera. | milímetros | 40*3 |
| Tubo cuadrado de acero dulce | milímetros | 30*30*2 |
| Tubo rectangular de acero dulce | milímetros | 35*20*2 |
| Barra sólida redonda de acero dulce | milímetros | 16 |
| Barra sólida cuadrada de acero dulce | milímetros | 15*15 |
| Mín. radio de curvatura | milímetros | 20 |
| Máx. Radio de curvatura (estándar) | milímetros | 200 |
| Máx. Ángulo de flexión | ° | 190° |
| A través de la distancia efectiva | milímetros | 3000 |
| Velocidad de flexión (máx.) | °/seg | 60 |
| Precisión del ángulo de flexión | ° | ±0,10 |
| Motor del sistema Fuerza | kilovatios | 4 |
| Hidráulico Bomba Volumen | L | 17 |
| Máx. Presión | MPA | 16 |
| L*W*H (Dimensión del embalaje) | milímetros | 3200*700*1300 |
| Peso de la máquina | T | Alrededor de 1,5 |
Configuración del sistema de control hidráulico y electrónico.
| Nombre | Fabricante |
| Motor hidráulico | Alemania Siemens (BEIDE) o Runmali |
| Bomba Hidráulica | Wuxi Tuoli |
| Válvula hidráulica | Yuken japonés (importado) |
| Tablero de vía de aceite | Taiwán Shanghong (Importado) |
| Cilindro | Llevar a la fuerza Qifan |
| tubo de aceite | Zhejiang |
| pantalla táctil | Taiwán Weinview (importado) |
| SOCIEDAD ANÓNIMA | Japón Mitsubishi (importado) |
| Controlador de ángulo | Nemicon de Japón (importado) |
| Cambiar de alimentación | Taiwán Mingwei |
| contactor | Taiwán SHILIN (importado) |
| Transformador | Wuxi XINYU |
