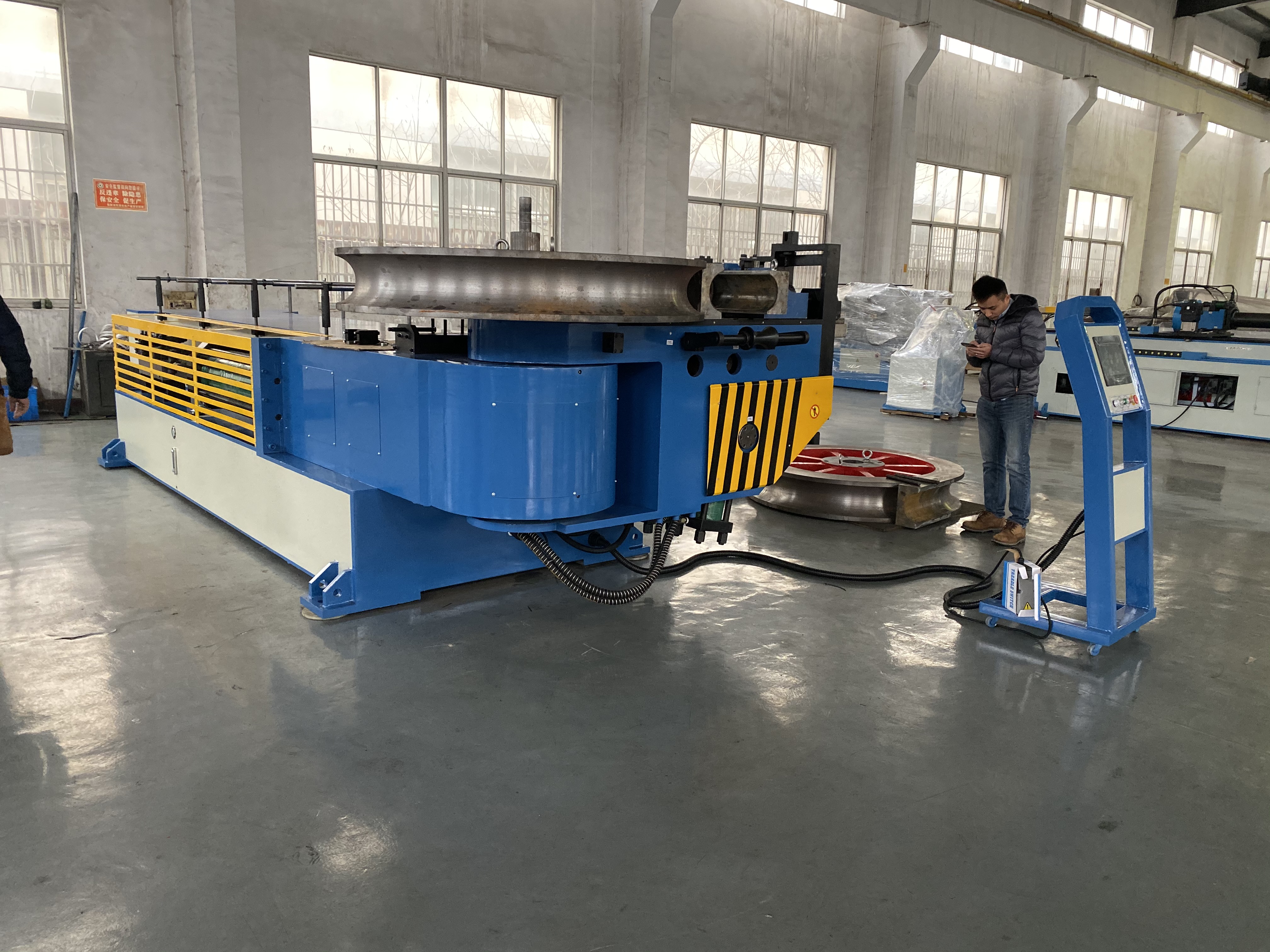

Dobladora de tubos de metal con mandril GM-SB-168NCB

Accionamiento hidráulico completo, controlado por PLC con pantalla táctil o máquina dobladora de tubos de texto, equipada con dispositivos de sujeción de tubos, molde de guía, mandril, resistente a las arrugas, empuje asistido, doblado de tubos, etc. En funcionamiento hidráulico, esta máquina dobladora de tubos europea profesional, de alta velocidad y económica puede doblar tubos de metal de varias dimensiones, tanto de forma normal como anormal, y los ángulos de doblado se controlan mediante un codificador importado de alta precisión que garantiza una alta precisión de esta máquina.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
GM-168NCB
Marca del producto:
GMACC
Código De Producto:
8462219000

Característica de la máquina

Dobladora de tubos metálicos con mandril GM-SB-168NCB

ØParámetro técnico principal

Nombre	Unidad	Parámetro
Tubo redondo de acero dulce	mm	168*18
Acero inoxidable	mm	168*12
Tubo redondo recocido de aleación ligera	mm	168*20
Tubo cuadrado de acero dulce	mm	150 150 12
Tubo rectangular de acero dulce	mm	15514512
Barra maciza redonda de acero dulce	mm	95
Barra maciza cuadrada de acero dulce	mm	85*85
Min. Radio de curvatura	mm	60
Max. Radio de curvatura (estándar)	mm	750
Voladizo de la cabeza (en el centro de flexión)	mm	718
Altura de la cabeza (en el centro de flexión)	mm	880
Altura del centro de flexión (desde el suelo)	mm	1180
Max. Ángulo de flexión	°	190 °
Thrsuficiente distancia efectiva	mm	5600
Velocidad de flexión (máx.)	° / seg	8
Precisión del ángulo de flexión	°	± 0,10
Motor del sistemaPoder	KW	22
HidráulicoBomba Volumen	L	56
Max. Presión	Mpa	16
L * W * H (dimensión de embalaje)	mm	7200 2200 1450
Peso de la máquina	T	14

Configuración del sistema de control hidráulico y electrónico

Nombre	Fabricante
Motor hidraulico	Alemania Siemens （Beide） o Runmali
Bomba hidráulica	Wuxi Tuoli
Válvula hidráulica	Japón Yuken （Importado）
Cilindro	Shanghai Qifan
Pantalla táctil	Taiwán Weinview （importado)
SOCIEDAD ANÓNIMA	Japón Mitsubishi （Importado）
Controlador de ángulo	Japón Nemicon （Importado）
Interruptor de potencia	Taiwán Mingwei
Contactor	SCHNEIDER alemán （importado)
Transformador	Wuxi Xinyu

P: ¿Qué tal tuServicio?
A:Servicio antes de las ventas:
1. Ayudaremos a nuestro cliente a confirmar el derechomáquinamodelo según la información de tubería ofrecida.
2. Bienvenido a visitar nuestra fábrica para ver nuestra máquina y nuestro taller antes de realizar un pedido.

B: Servicio postventa:
1. Proporcionamos libro manual, instalación detallada de la máquina, video de puesta en marchaaayudarte correctamente operar la máquina. Ntro ingeniero para ir su fábrica para la instalación de la máquina, boletos de avión, comida, hotel, transporte local debedestar en tu
cuenta.
2. Si tiene algún problema en la máquina, nuestro ingeniero lo resolverá primero a través de la computadora, la mayoría de los problemas se pueden resolver cambiando las piezas, si no puede, nuestro ingeniero puede ir a su fábrica para resolverlo por usted, tenemos ingenieros experimentadosespecialmentepara el mercado exterior.
Para las piezas mecánicas, que fueron fabricadas por nosotros mismos, tenemos muchas en nuestro stock, si lo necesita, podemos enviárselas por mensajería de inmediato.
Para las partes electrónicas, todos usamos marcas famosas, que puedes comprar fácilmente a tu lado.

Parámetro técnico principal

Nombre	Unidad	Parámetro
Tubo redondo de acero dulce	mm	168 * 18
Acero inoxidable	mm	168 * 12
Tubo redondo recocido de aleación ligera	mm	168 * 20
Tubo cuadrado de acero dulce	mm	150 * 150 * 12
Tubo rectangular de acero dulce	mm	155 * 145 * 12
Barra maciza redonda de acero dulce	mm	95
Barra maciza cuadrada de acero dulce	mm	85 * 85
Min. Radio de curvatura	mm	60
Max. Radio de curvatura (estándar)	mm	750
Voladizo de la cabeza (en el centro de flexión)	mm	718
Altura de la cabeza (en el centro de flexión)	mm	880
Altura del centro de flexión (desde el suelo)	mm	1180
Max. Ángulo de flexión	°	190 °
A través de la distancia efectiva	mm	5600
Velocidad de flexión (máx.)	° / seg	8
Precisión del ángulo de flexión	°	± 0,10
Potencia del motor del sistema	KW	22
Volumen de la bomba hidráulica	L	56
Max. Presión	Mpa	16
L * W * H (dimensión de embalaje)	mm	7200 * 2200 * 1450
Peso de la máquina	T	14

Configuración del sistema de control hidráulico y electrónico

Nombre	Fabricante
Motor hidraulico	Alemania Siemens （Beide） o Runmali
Bomba hidráulica	Wuxi Tuoli
Válvula hidráulica	Japón Yuken （Importado）
Cilindro	Shanghai Qifan
Pantalla táctil	Taiwán Weinview （importado)
SOCIEDAD ANÓNIMA	Japón Mitsubishi （Importado）
Controlador de ángulo	Japón Nemicon （Importado）
Interruptor de potencia	Taiwán Mingwei
Contactor	SCHNEIDER alemán （importado)
Transformador	Wuxi Xinyu
