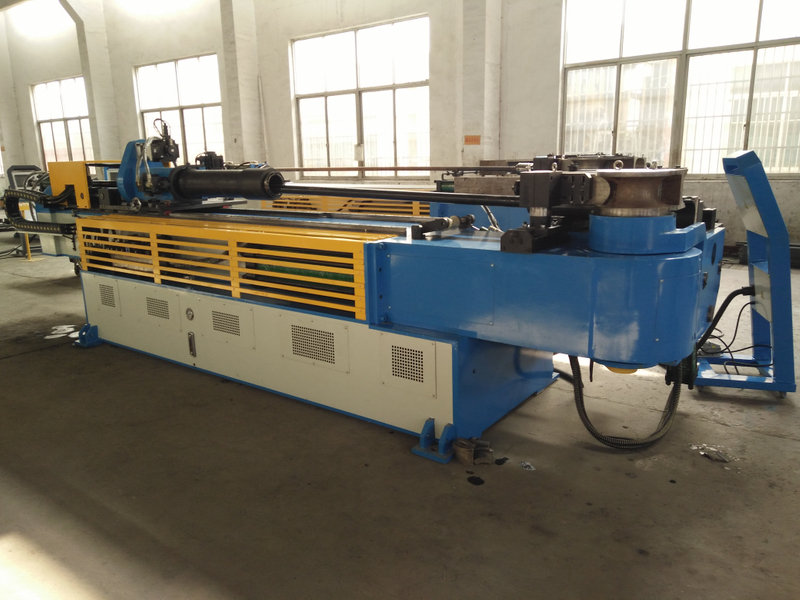

Dobladora de tubos de acero automática simple de 4 pulgadas GM-SB-129CNC

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
GM-129CNC-2A-1S
Marca del producto:
GMACC
Código De Producto:
8462219000

Característica de la máquina

Dobladora de tubos de acero automática simple de 4 pulgadas GM-SB-129CNC

Somos una empresa conjunta chino-italiana, establecida hace más de 20 años, hacemos negocios tanto nacionales como extranjeros, tenemos agentes en muchos países, como México, Polonia, Vietnam, etc.

Parámetro técnico principal

Nombre	Unidad	Parámetro
Tubo redondo de acero dulce	mm	￠129*10
Acero inoxidable	mm	￠129*6
Tubo redondo recocido de aleación ligera	mm	￠129*14
Tubo cuadrado de acero dulce	mm	100 100 6
Tubo rectangular de acero Mile	mm	105 * 95 * 6
Barra maciza redonda de acero dulce	mm	￠65
Barra maciza cuadrada de acero dulce	mm	55*55
Min. Radio de curvatura	mm	50
Max. Radio de curvatura (estándar)	mm	550
Saliente de la cabeza (en el centro de flexión)	mm	500
Altura de la cabeza (en el centro de flexión)	mm	720
Altura del centro de flexión (desde el suelo)	mm	1235
Max. pasaje de la barra dentro del P.O.B. posicionador	mm	80
Carrera ajustable de sujeción	mm	0-150
Carrera ajustable de hombros	mm	500
Recorrido ajustable de retracción del mandril	mm	0-220
Max. Ángulo de flexión	°	190 °
ThrDistancia efectiva suficiente	mm	4500
Velocidad de flexión (máx.)	° / seg	15
Max. velocidad de rotación (eje Z)	° / seg	120
Max.alimentarvelocidad de ing (eje X.)	mm / seg	400
Precisión del ángulo de flexión	°	± 0,10
Ángulo de rotación Precisión - eje Z	°	± 0,10
Precisión de cambio: eje X	mm	± 0,10
Potencia del servomotor de rotación	KW	3
Alimentación de potencia del servomotor	KW	3
Motor del sistemaPoder	KW	15
HidráulicoBomba Volumen	L	41
Max. Presión	Mpa	16
L * W * H (dimensión de embalaje)	mm	6000 * 1800 * 1300
Peso de la máquina	T	Aproximadamente 7.5

ØConfiguración del sistema de control hidráulico y electrónico

Nombre	Fabricante
Motor hidraulico	Siemens （BEIDE） o Runmali
Bomba hidráulica	Wuxi Tuoli
Válvula hidráulica	Japón Yuken （Importado）
Tablero de aceite	Taiwán Shanghong（Importado）
Cilindro	Llevar a la fuerzaQifan
Pantalla táctil	TaiwánWeinview（Importado)
SOCIEDAD ANÓNIMA	Japón Mitsubishi （Importado）
Controlador de ángulo	Japón Nemicon （Importado）
Interruptor de potencia	Taiwán Mingwei
Servomotor giratorio / de alimentación	Japón Mitsubishi （Importado）
Contactor	Alemán SCHNEIDER（Importado)

P: ¿Qué tal tuServicio?
A:Servicio antes de las ventas:
1. Ayudaremos a nuestro cliente a confirmar el derechomáquinamodelo según la información de tubería ofrecida.
2. Bienvenido a visitar nuestra fábrica para ver nuestra máquina y nuestro taller antes de realizar un pedido.

B: Servicio postventa:
1. Proporcionamos libro manual, instalación detallada de la máquina, video de puesta en marchaaayudarte correctamente operar la máquina. Ntro ingeniero para ir su fábrica para la instalación de la máquina, boletos de avión, comida, hotel, transporte local debedestar en tu
cuenta.
2. Si tiene algún problema en la máquina, nuestro ingeniero lo resolverá primero a través de la computadora, la mayoría de los problemas se pueden resolver cambiando las piezas, si no puede, nuestro ingeniero puede ir a su fábrica para resolverlo por usted, tenemos ingenieros experimentadosespecialmentepara el mercado exterior.
Para las piezas mecánicas, que fueron fabricadas por nosotros mismos, tenemos muchas en nuestro stock, si lo necesita, podemos enviárselas por mensajería de inmediato.
Para las partes electrónicas, todos usamos marcas famosas, que puedes comprar fácilmente a tu lado.

Dobladora de tubos hidráulica eléctrica

Parámetro técnico principal

Nombre	Unidad	Parámetro
Tubo redondo de acero dulce	mm	￠ 76 * 3
Min. Radio de curvatura	mm	30
Max. Radio de curvatura (estándar)	mm	350
Voladizo de la cabeza (en el centro de flexión)	mm	600
Altura de la cabeza (en el centro de flexión)	mm	580
Altura del centro de flexión (desde el suelo)	mm	1060
Max. pasaje de la barra dentro del P.O.B. posicionador	mm	50
Carrera ajustable de sujeción	mm	0-136
Carrera ajustable de hombros	mm	300
Recorrido ajustable de retracción del mandril	mm	0-136
Max. Ángulo de flexión	°	190 °
A través de la distancia efectiva	mm	3800
Velocidad de flexión (máx.)	° / seg	110
Max. velocidad de rotación (eje Z)	° / seg	160
Max. velocidad de alimentación (eje X.)	mm / seg	800
Precisión del ángulo de flexión	°	± 0,10
Ángulo de rotación Precisión - eje Z	°	± 0,10
Precisión de cambio: eje X	mm	± 0,10
Flexión de potencia del servomotor	KW	7
Potencia del servomotor de rotación	KW	1
Alimentación de potencia del servomotor	KW	3
Potencia del motor del sistema	KW	5.5
Volumen de la bomba hidráulica	L	19
Max. Presión	Mpa	16
L * W * H (dimensión de embalaje)	mm	5000 * 1200 * 1350
Peso de la máquina	T	ACERCA DE 3.8

Configuración del sistema de control hidráulico y electrónico

Nombre	Fabricante
Motor hidraulico	Alemania Siemens （Beide） o Runmali
Bomba hidráulica	Wuxi Tuoli
Válvula hidráulica	Japón Yuken （Importado）
Tablero de aceite	Taiwán Shanghong （Importado）
Cilindro	Shanghai Qifan
Tubo de aceite	Zhejiang
Pantalla táctil	Taiwán Weinview （importado)
SOCIEDAD ANÓNIMA	Japón Mitsubishi （Importado）
Servo motor	Japón Mitsubishi （Importado）
Controlador de ángulo	Japón Nemicon （Importado）
Interruptor de potencia	Taiwán MINGWEI
Contactor	Schneider
