Dobladora de tubos de 3 ejes automática manual de escape

La serie se adaptó especialmente a las exigencias profesionales del mercado mundial. Todas las piezas, estructura y caracteres son similares al estándar de ingeniería mecánica de Europa. Nuestra experiencia profesional y planos de planos eléctricos, electrónicos, hidráulicos y mecánicos de empresas conocidas contribuyen a mejorar los sistemas de las máquinas para lograr un rendimiento preciso y atractivo.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
GM-168CNC-2A-1S
Marca del producto:
GMACC
Código De Producto:
8462219000

Característica de la máquina

Dobladora automática de tubos de 3 ejes GM-SB-168CNC

La serie se adaptó en particular a las exigencias profesionales del mercado mundial. Todas las piezas, estructura y caracteres son similares al estándar de ingeniería mecánica de Europa. Nuestra experiencia profesional y planos de planos eléctricos, electrónicos, hidráulicos y mecánicos de empresas conocidas contribuyen a mejorar los sistemas de las máquinas para lograr un rendimiento preciso y atractivo.

La máquina dobladora de tubos de un solo cabezal con control numérico de la serie GM-SB-CNC es el producto de la combinación de nuestra tecnología y la avanzada tecnología italiana, integrada con la máquina, el sistema hidráulico y la electricidad. Esta serie adopta un panel operativo de pantalla táctil VDU, que puede ingresar, almacenar y mostrar diversos datos y pedidos de plegado. Y, B, C tres coordenadas de movimiento bajo control de precisión por computadora industrial pueden realizar una flexión rápida del mandril encendido o apagado completamente automático, máquina CNC también con funciones avanzadas, como compensación de resorte de flexión de componentes, alarma de autodiagnóstico de errores, almacenamiento de memoria después del apagado y protección de seguridad. El doblado de tubos (eje C), la rotación de tubos (eje B) y la alimentación de tubos (eje Y) son impulsados por un servomotor. La tecnología avanzada, la alta confiabilidad de la automatización y el diseño integrado hacen de la máquina dobladora de tubos CNC la máquina procesadora de tubos de primera clase en el mundo.

Parámetro técnico principal

Nombre	Unidad	Parámetro
Tubo redondo de acero dulce	milímetros	φ168*16
Acero inoxidable	milímetros	φ168*10
Tubo redondo recocido de aleación ligera.	milímetros	φ168*22
Tubo cuadrado de acero dulce	milímetros	15015010
Tubo rectangular de acero dulce	milímetros	15515010
Barra sólida redonda de acero dulce	milímetros	Φ90
Barra sólida cuadrada de acero dulce	milímetros	85*85
Mín. radio de curvatura	milímetros	60
Máx. Radio de curvatura (estándar)	milímetros	700
Voladizo del cabezal (en el centro de flexión)	milímetros	720
Altura de la cabeza (en el centro de flexión)	milímetros	996
Altura del centro de flexión (desde el suelo)	milímetros	1200
Máx. paso de barra dentro del posicionador POB	milímetros	100
Carrera de sujeción ajustable	milímetros	0-198
Carrera ajustable en hombros	milímetros	600
Carrera ajustable de retracción del mandril	milímetros	0-260
Máx. Ángulo de flexión	°	190°
ThrDistancia efectiva suficiente	milímetros	5600
Velocidad de flexión (máx.)	°/seg	8
Máx. velocidad de rotación (eje Z)	°/seg	80
Máx. velocidad de cambio (eje X.)	mm/seg	300
Precisión del ángulo de flexión	°	±0,10
Ángulo de rotación Precisión - eje Z	°	±0,10
Precisión de cambio: eje X	milímetros	±0,10
Potencia del servomotor de rotación	kilovatios	3.5
Alimentación de potencia del servomotor	kilovatios	1.5(2)
Motor del sistema Fuerza	kilovatios	22
Hidráulico Bomba Volumen	L	76
Máx. Presión	MPa	16
LWH (Dimensión del embalaje)	milímetros	720022001450
Peso de la máquina	T	ACERCA DE 14

Ø Configuración del sistema de control hidráulico y electrónico.

Nombre	Fabricante
Motor hidráulico	Alemania Siemens（BEIDE）/ Runmali
Bomba Hidráulica	Wuxi Tuoli
Válvula hidráulica	Yuken de Japón (importado)
Tablero de vía de aceite	Taiwán Shanghong （Importado）
Cilindro	Llevar a la fuerzaQifan
pantalla táctil	Taiwán Wvista previa（Importado)
SOCIEDAD ANÓNIMA	Japón Mitsubishi (importado)
Controlador de ángulo	Nemicon de Japón (importado)
Cambiar de alimentación	Taiwán Mingwei
contactor	SCHNEIDER
Otras piezas eléctricas	Alemán SCHNEIDER, Omron, Taiwán SHILIN (importado)

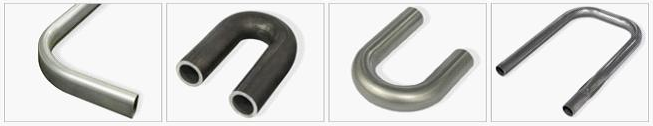

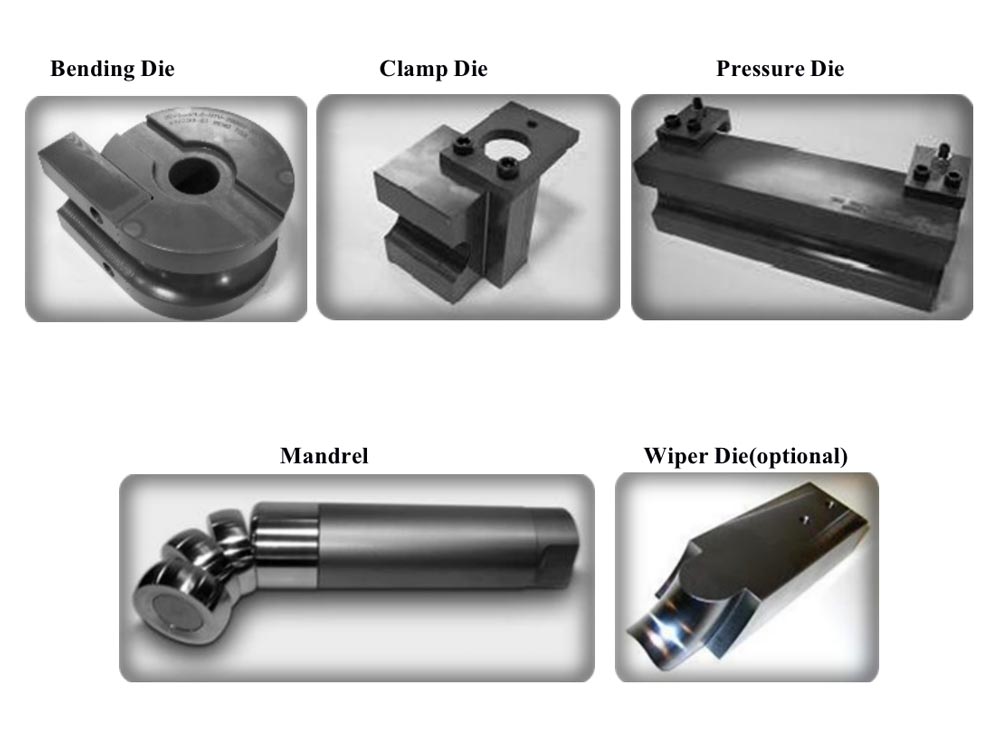

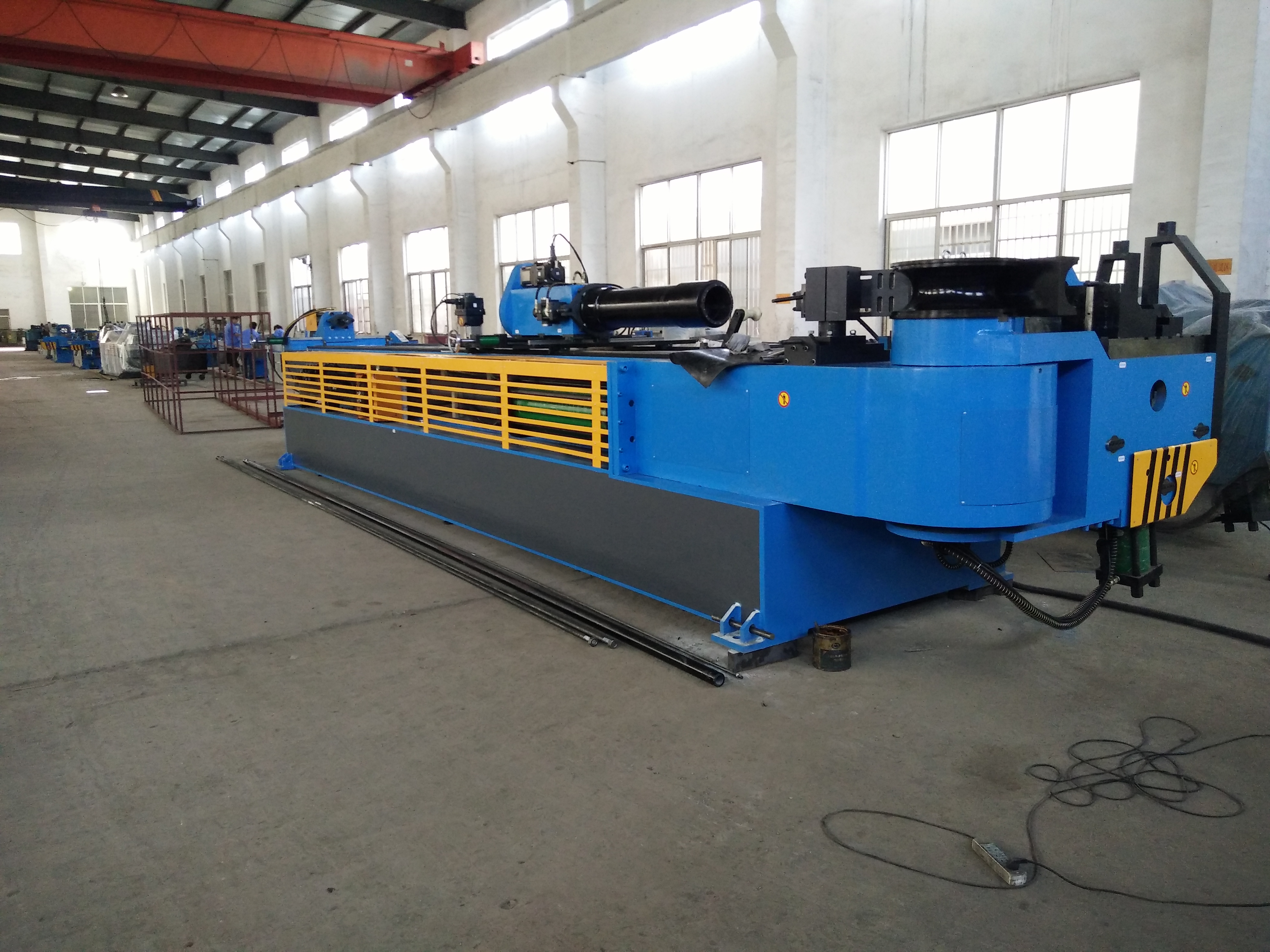

Dobladora de tubos metálicos

Parámetro técnico principal

Nombre	Unidad	Parámetro
Tubo redondo de acero dulce	milímetros	ø168*16
Acero inoxidable	milímetros	ø168*10
Tubo redondo recocido de aleación ligera.	milímetros	ø168*22
Tubo cuadrado de acero dulce	milímetros	15015010
Tubo rectangular de acero dulce	milímetros	15515010
Barra sólida redonda de acero dulce	milímetros	Φ90
Barra sólida cuadrada de acero dulce	milímetros	85*85
Mín. radio de curvatura	milímetros	60
Máx. Radio de curvatura (estándar)	milímetros	700
Voladizo del cabezal (en el centro de flexión)	milímetros	720
Altura de la cabeza (en el centro de flexión)	milímetros	996
Altura del centro de flexión (desde el suelo)	milímetros	1200
Máx. paso de barra dentro del posicionador POB	milímetros	100
Carrera de sujeción ajustable	milímetros	0-198
Carrera ajustable en hombros	milímetros	600
Carrera ajustable de retracción del mandril	milímetros	0-260
Máx. Ángulo de flexión	°	190°
A través de la distancia efectiva	milímetros	5600
Velocidad de doblado (máx.)	°/seg	8
Máx. velocidad de rotación (eje Z)	°/seg	80
Máx. velocidad de cambio (eje X.)	mm/seg	300
Precisión del ángulo de flexión	°	±0,10
Ángulo de rotación Precisión - eje Z	°	±0,10
Precisión de cambio: eje X	milímetros	±0,10
Potencia del servomotor de rotación	kilovatios	3.5
Alimentación de potencia del servomotor	kilovatios	1.5(2)
Motor del sistema Fuerza	kilovatios	22
Bomba Hidráulica Volumen	L	76
Máx. Presión	MPa	16
LWH (Dimensión del embalaje)	milímetros	720022001450
Peso de la máquina	T	ACERCA DE 14

Configuración del sistema de control hidráulico y electrónico.

Nombre	Fabricante
Motor hidráulico	Alemania Siemens（BEIDE）/ Runmali
Bomba Hidráulica	Wuxi Tuoli
Válvula hidráulica	Yuken de Japón (importado)
Tablero de vía de aceite	Taiwán Shanghong (importado)
Cilindro	Shanghái Qifan
pantalla táctil	Taiwán Weinview (importado)
SOCIEDAD ANÓNIMA	Japón Mitsubishi (importado)
Controlador de ángulo	Nemicon de Japón (importado)
Cambiar de alimentación	Taiwán Mingwei
contactor	SCHNEIDER
Otras piezas eléctricas	SCHNEIDER alemán, Omron, Taiwán SHILIN (importado)
