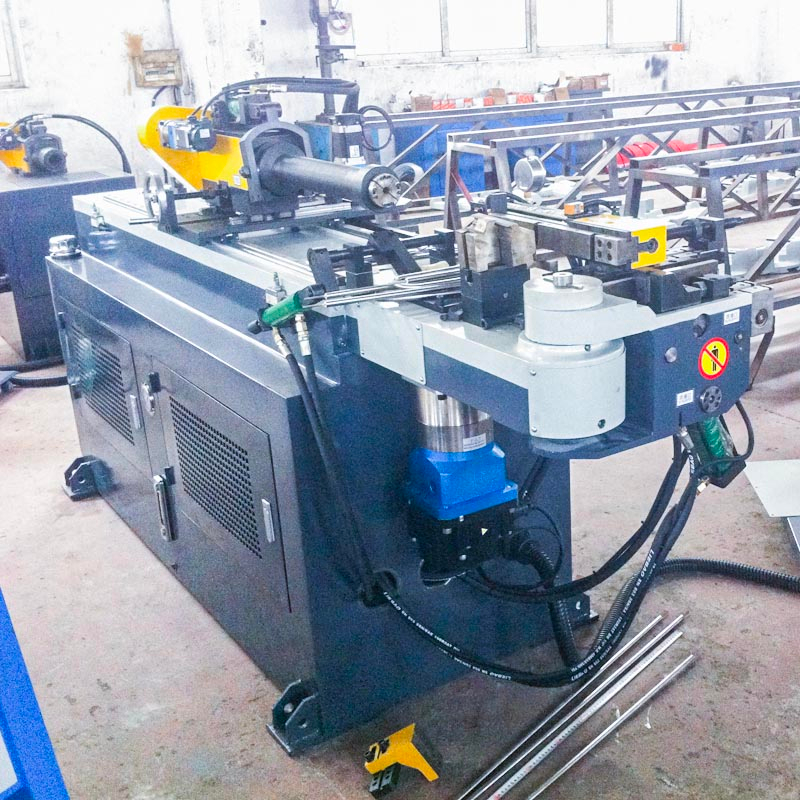

Dobladora automática de tubos GM-SB-28CNC

Estado de Disponibilidad:
Cantidad:

Característica de la máquina

La serie se adaptó en particular a los requisitos del mercado mundial profesional. Todas las piezas, la estructura y los caracteres son similares al estándar de la ingeniería mecánica de Europa. Nuestra experiencia profesional y los planos de los planos eléctricos, electrónicos, hidráulicos y mecánicos de empresas conocidas permiten mejorar los sistemas de las máquinas para obtener un rendimiento preciso y atractivo.

La máquina dobladora de tubos de un solo cabezal de control numérico de la serie GM-SB-CNC es el producto de la combinación con nuestra tecnología y tecnología italiana avanzada, integrada con la máquina, la hidráulica y la electricidad. Esta serie adopta un panel de operación con pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos y pedidos de doblado. Y, B, C tres coordenadas de movimiento bajo control de precisión por computadora industrial pueden realizar un plegado rápido de mandril encendido o apagado completamente automático, máquina CNC también con funciones avanzadas, como componentes que doblan compensación de retorno por resorte, errores de autodiagnóstico, alarma, almacenamiento de memoria después de apagar,. La tecnología avanzada, la alta confiabilidad de la automatización y el diseño integrado hacen que la máquina dobladora de tubos CNC sea la máquina procesadora de tubos de primera clase en el mundo.


Parámetro técnico principal

Nombre

Unidad

Parámetro

Tubo redondo de acero dulce

mm

¢ 28 * 2

Acero inoxidable

mm

¢ 28 * 1,5

Tubo redondo recocido de aleación ligera

mm

¢ 30 * 3

Tubo cuadrado de acero dulce

mm

20 * 20 * 1,5

Tubo rectangular de acero dulce

mm

25 * 15 * 1,5

Barra maciza redonda de acero dulce

mm

¢ 12

Barra maciza cuadrada de acero dulce

mm

12 * 12

Min. Radio de curvatura

mm

20

Max. Radio de curvatura (estándar)

mm

180

Voladizo de la cabeza (en el centro de flexión)

mm

600

Altura de la cabeza (en el centro de flexión)

mm

300

Altura del centro de flexión (desde el suelo)

mm

950

Max. pasaje de la barra dentro del P.O.B. posicionador

mm

50

Carrera ajustable de sujeción

mm

0-66

Carrera ajustable de hombros

mm

256

Recorrido ajustable de retracción del mandril

mm

0-45

Max. Ángulo de flexión

°

190 °

A través de la distancia efectiva

mm

3200

Velocidad de flexión (máx.)

° / seg

180

Max. velocidad de rotación (eje Z)

° / seg

280

Max. velocidad de alimentación (eje X.)

mm / seg

1000

Precisión del ángulo de flexión

°

± 0,10

Ángulo de rotación Precisión - eje Z

°

± 0,10

Precisión de cambio: eje X

mm

± 0,10

Flexión de potencia del servomotor

KW

2

Potencia del servomotor de rotación

KW

0.4

Alimentación de potencia del servomotor

KW

0.4

Potencia del motor del sistema

KW

2.2

Max. Presión

Mpa

16

L * W * H (dimensión de embalaje)

mm

4200 * 650 * 1300

Peso de la máquina

T

Aproximadamente 1.5


Configuración del sistema de control hidráulico y electrónico

Nombre

Fabricante

Motor hidraulico

Alemania Siemens (Beide) o Runmali

Bomba hidráulica

Wuxi Tuoli

Válvula hidráulica

Japón Yuken (Importado)

Tablero de aceite

Taiwán Shanghong (Importado)

Cilindro

Shanghai Qifan

Tubo de aceite

Zhejiang

Pantalla táctil

Taiwán Weinview (importado)

SOCIEDAD ANÓNIMA

Japón Mitsubishi (Importado)

Controlador de ángulo

Japón Nemicon (Importado)

Interruptor de potencia

Taiwán Mingwei

Servomotor giratorio / de alimentación

Japón Mitsubishi (Importado)

Transformador

Wuxi Xinyu


Muestras de flexión


Muestras de herramientas

图片 2
