Descripción del Producto
Máquina dobladora de tubos totalmente hidráulica, controlada por PLC con pantalla táctil o texto, equipada con dispositivos de sujeción de tubos, molde guía, mandril, resistente a arrugas, empuje asistido, doblado de tubos, etc. Bajo operación hidráulica, esta máquina dobladora de tubos europea profesional, de alta velocidad y económica puede doblar tubos metálicos de varias dimensiones, tanto de forma normal como anormal, y los ángulos de doblado se controlan mediante un codificador importado de alta precisión que garantiza la alta precisión de esta máquina.
| Nombre | Unidad | Parámetro |
| Tubo redondo de acero dulce | milímetros | 63*4 |
| Acero inoxidable | milímetros | 63*3 |
| Tubo redondo recocido de aleación ligera. | milímetros | 63*6 |
| Tubo cuadrado de acero dulce | milímetros | 50*50*3 |
| Tubo rectangular de acero dulce | milímetros | 50*45*3 |
| Barra sólida redonda de acero dulce | milímetros | 30 |
| Barra sólida cuadrada de acero dulce | milímetros | 25*25 |
| Mín. radio de curvatura | milímetros | 25 |
| Máx. Radio de curvatura (estándar) | milímetros | 300 |
| Voladizo del cabezal (en el centro de flexión) | milímetros | 760 |
| Altura del centro del molde | milímetros | 60 |
| Altura del centro de flexión (desde el suelo) | milímetros | 1016 |
| Máx. Ángulo de flexión | ° | 190° |
| A través de la distancia efectiva | milímetros | 3500 |
| Velocidad de flexión (máx.) | °/seg | 30 |
| Precisión del ángulo de flexión | ° | ±0,10 |
| Potencia del motor del sistema | kilovatios | 5.5 |
| Volumen de la bomba hidráulica | L | 19 |
| Máx. Presión | MPa | 16 |
| L*W*H (Dimensión del embalaje) | milímetros | 4500*1200*1350 |
| Peso de la máquina | T | Acerca de 3.0 |
Configuración del sistema de control hidráulico y electrónico.
| Nombre | Fabricante |
| Motor hidráulico | AlemaniaSiemens(Beide)o Runmali |
| Bomba Hidráulica | Wuxi Tuoli |
| Válvula hidráulica | Japón yuken(Importado) |
| Tablero de vía de aceite | Taiwán Shanghong (Importado) |
| Cilindro | Shanghái Qifan |
| pantalla táctil | Taiwán Weinview(Importado) |
| SOCIEDAD ANÓNIMA | Japón Mitsubishi(Importado) |
| Controlador de ángulo | Nemicon de Japón(Importado) |
| Cambiar de alimentación | Taiwán Mingwei |
| contactor | Schneider |

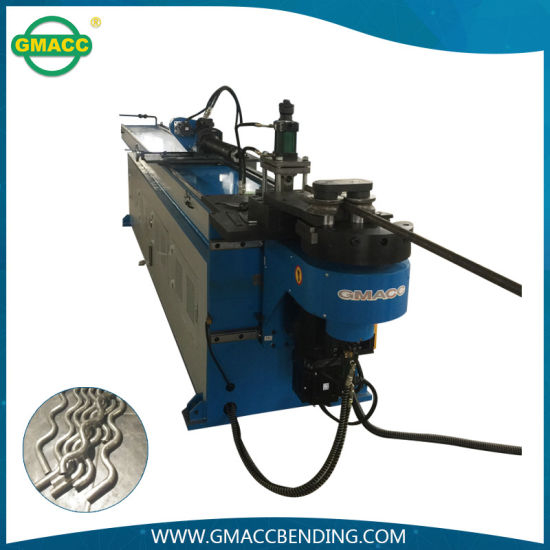

MODELO: GM-SB-63NCB (foto de la máquina solo para su referencia)
Troquel de flexión Troquel de abrazadera Troquel de presión
Ánima Troquel limpiador (opcional)
