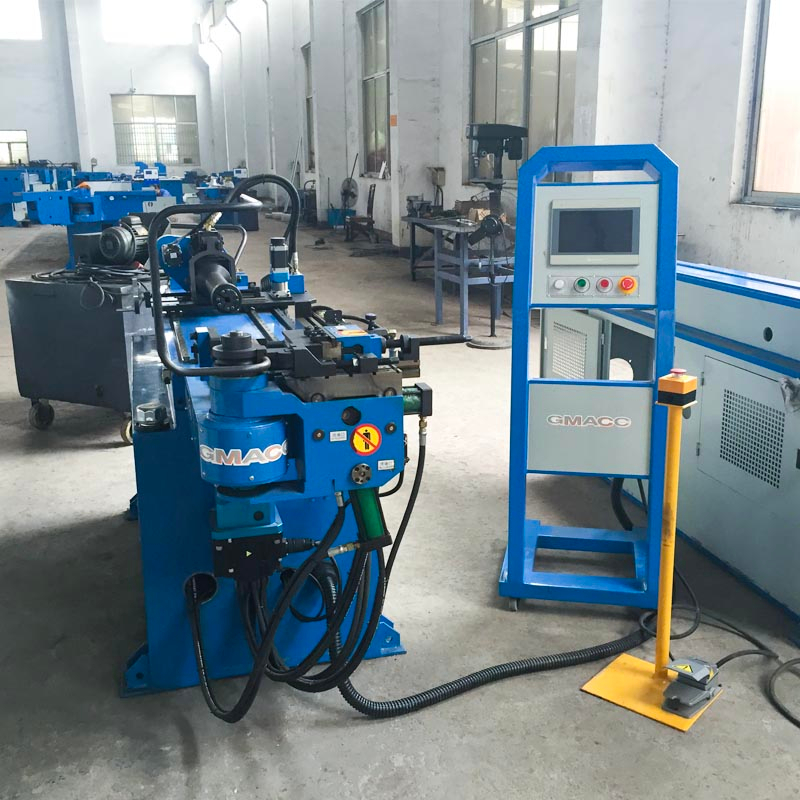

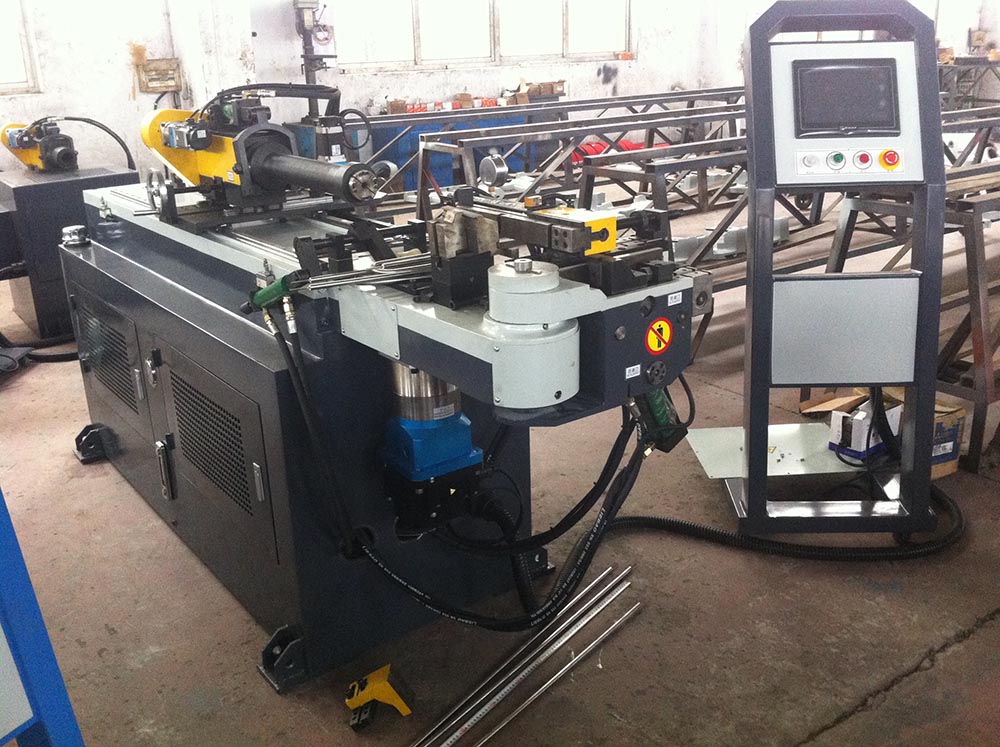

Dobladora de un solo cabezal con control numérico totalmente automático GM-SB-18CNC

Cantidad:

Características de la máquina

La dobladora de tubos de un solo cabezal CNC de la serie GM-SB-18CNC es un producto que combina la tecnología de nuestra empresa con tecnología italiana avanzada e integra maquinaria, hidráulica y electricidad. Esta serie adopta un panel de operación de pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos y secuencias de doblado. Bajo el control preciso de la computadora industrial, las tres coordenadas de movimiento de Y, B y C pueden realizar mandril automático hacia arriba y hacia abajo. Para un doblado rápido, la máquina herramienta CNC también tiene funciones avanzadas como compensación de retorno elástico de doblado de componentes, alarma de autodiagnóstico de error, almacenamiento de memoria después de un corte de energía, lubricación automática y protección de seguridad. La tubería de doblado (eje C), la tubería giratoria (eje B) y la alimentación de la tubería (eje Y) son accionados por un servomotor de circuito cerrado. La tecnología avanzada, el alto grado de confiabilidad de la automatización y el diseño integrado hacen de la máquina dobladora de tubos CNC un equipo de procesamiento de tubos de clase mundial.


Nombre

Unidad

Parámetro

Max. Capacidad de flexión

mm

¢ 18 * 2

Rango de radio de flexión

mm

20-150

Max. Ángulo de flexión

°

190

Velocidad de flexión

° / seg

240

Velocidad de giro

° / seg

300

Velocidad de alimentación

mm / seg

1000

Precisión de flexión

°

± 0,10

Precisión de giro

°

± 0,10

Precisión de alimentación

mm

± 0,10

Girar la potencia del servomotor

kW

0.4

Alimentación de potencia del servomotor

kW

0.4

Aunque distancia efectiva

mm

1500

Potencia del motor del sistema

kW

2.2

Max. Presión

Mpa

16

Volumen de suministro de la bomba de aceite

L

25

L * W * H (dimensión de embalaje)

mm

3000 * 750 * 1300

Peso

T

alrededor de 1.3


Configuración del sistema de control hidráulico y electrónico

Nombre

Fabricante

Motor hidraulico

Alemania Siemens (Beide) o Runmali

Bomba hidráulica

Wuxi Tuoli

Válvula hidráulica

Japón Yuken (Importado)

Tablero de aceite

Taiwán Shanghong (Importado)

Cilindro

Shanghai Qifan

Pantalla táctil

Taiwán Weinview (importado)

SOCIEDAD ANÓNIMA

Japón Mitsubishi (Importado)

Servo motor

Japón Mitsubishi (Importado)

Controlador de ángulo

Japón Nemicon (Importado)

Interruptor de potencia

Taiwán Mingwei

Contactor

SCHNEIDER

Transformador

Wuxi Xinyu


Muestras de herramientas
