Característica de la máquina

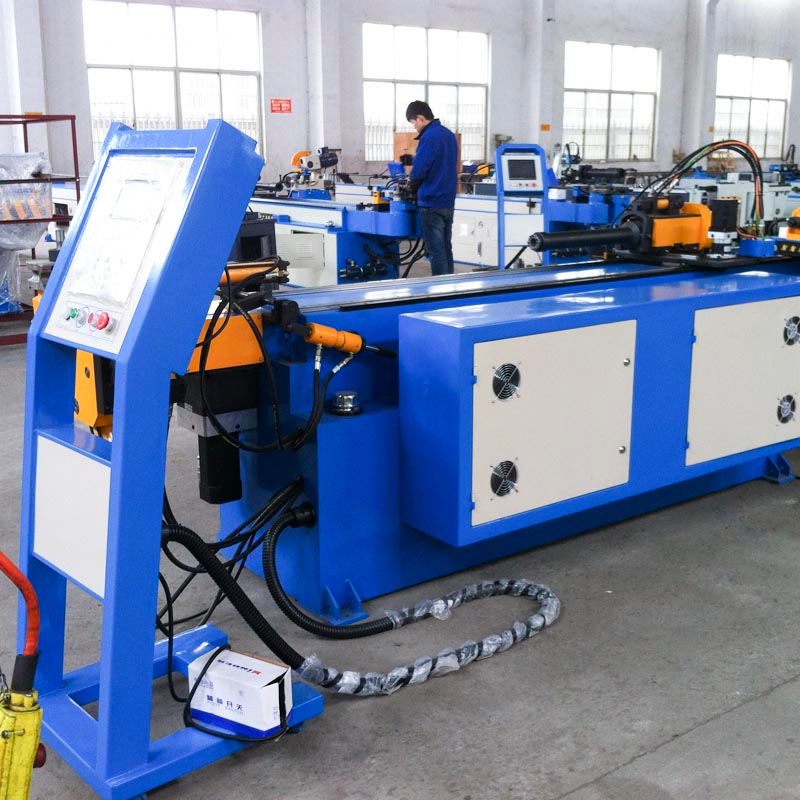

La máquina dobladora de tubos de un solo cabezal con control numérico serie GM-SB-38CNC es el producto de la combinación con nuestra tecnología y tecnología italiana avanzada, integrada con la máquina, la hidráulica y la electricidad. Esta serie adopta el panel de operación de pantalla táctil VDU, que puede ingresar, almacenar y mostrar varios datos de flexión y ordenar, Y, B, C tres coordenadas de movimientos bajo control de precisión por computadora industrial pueden realizar un doblado rápido de mandril encendido o apagado automático con alimentación 、 girando y doblando todo accionado por servomotor. Máquina CNC también con funciones avanzadas, como componentes de compensación de flexión de resorte, alarma de autodiagnóstico de errores, almacenamiento de memoria después del apagado, lubricación automática y protección de seguridad.
Parámetro técnico principal
Nombre | Unidad | Parámetro |
Tubo redondo de acero dulce | mm | ￠ 38 * 2 |
Acero inoxidable | mm | ￠ 32 * 2 |
Tubo redondo recocido de aleación ligera | mm | ￠ 40 * 3 |
Tubo cuadrado de acero dulce | mm | 30 * 30 * 2 |
Tubo rectangular de acero dulce | mm | 35 * 20 * 2 |
Barra maciza redonda de acero dulce | mm | ￠ 16 |
Barra maciza cuadrada de acero dulce | mm | 15 * 15 |
Min. Radio de curvatura | mm | 20 |
Max. Radio de curvatura (estándar) | mm | 200 |
Voladizo de la cabeza (en el centro de flexión) | mm | 500 |
Altura de la cabeza (en el centro de flexión) | mm | 360 |
Altura del centro de flexión (desde el suelo) | mm | 945 |
Max. pasaje de la barra dentro del P.O.B. posicionador | mm | 50 |
Carrera ajustable de sujeción | mm | 0-90 |
Carrera ajustable de hombros | mm | 256 |
Recorrido ajustable de retracción del mandril | mm | 0-76 |
Max. Ángulo de flexión | ° | 190 ° |
A través de la distancia efectiva | mm | 3200 |
Velocidad de flexión (máx.) | ° / seg | 180 |
Max. velocidad de rotación (eje Z) | ° / seg | 200 |
Max. velocidad de alimentación (eje X.) | mm / seg | 1000 |
Precisión del ángulo de flexión | ° | ± 0,10 |
Ángulo de rotación Precisión - eje Z | ° | ± 0,10 |
Precisión de cambio: eje X | mm | ± 0,10 |
Flexión de potencia del servomotor | KW | 3.5 |
Potencia del servomotor de rotación | KW | 0.4 |
Alimentación de potencia del servomotor | KW | 0.75 |
Potencia del motor del sistema | KW | 4 |
Volumen de la bomba hidráulica | L | 17 |
Max. Presión | Mpa | 16 |
L * W * H (dimensión de embalaje) | mm | 4200 * 700 * 1300 |
Peso de la máquina | T | ACERCA DE 2.0 |
Configuración del sistema de control hidráulico y electrónico
Nombre | Fabricante |
Motor hidraulico | Alemania Siemens （Beide） o Runmali |
Bomba hidráulica | Wuxi Tuoli |
Válvula hidráulica | Japón Yuken （Importado） |
Tablero de aceite | Taiwán Shanghong （Importado） |
Cilindro | Shanghai Qifan |
Pantalla táctil | Taiwán Weinview （importado) |
SOCIEDAD ANÓNIMA | Japón Mitsubishi （Importado） |
Servo motor | Japón Mitsubishi （Importado） |
Controlador de ángulo | Japón Nemicon （Importado） |
Interruptor de potencia | Taiwán MINGWEI |
Contactor | Schneider |
Transformador | Wuxi Xinyu |
Muestras de herramientas
